旋片式容积泵内部结构三维数模

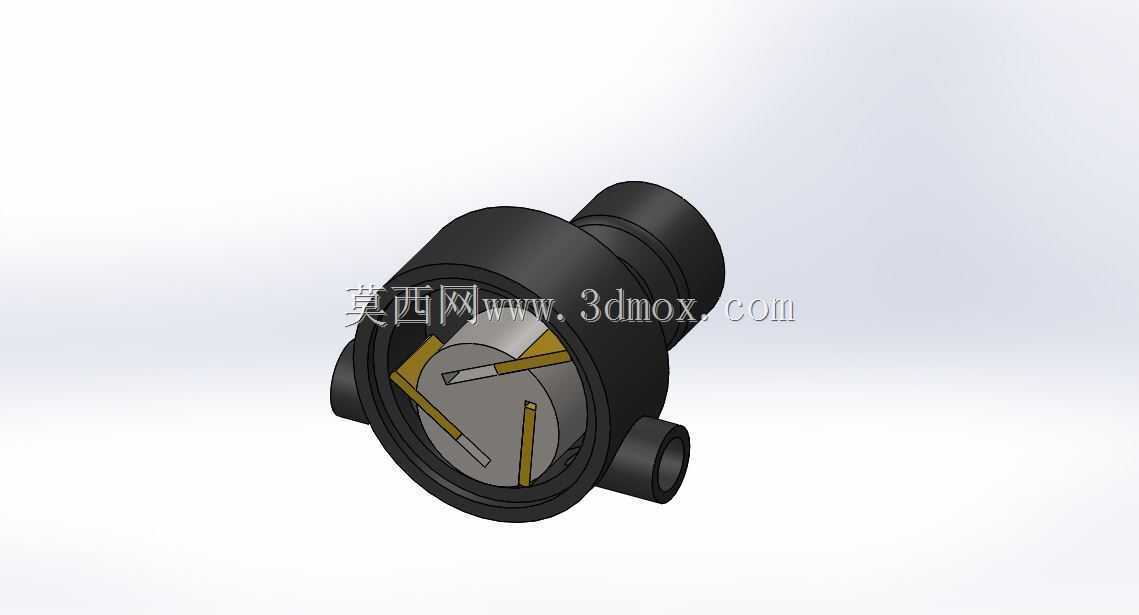

　　旋片式容积泵在小流量流体输送、真空发生、润滑供油、轻工配料和实验装置中较为常见，其核心价值在于利用封闭容腔的周期性变化完成吸排过程。该三维数模围绕泵腔、偏心转子、径向滑片和两侧进出通道展开，能够直观呈现叶片在转子槽内滑动并与泵体内壁保持接触的工作关系。

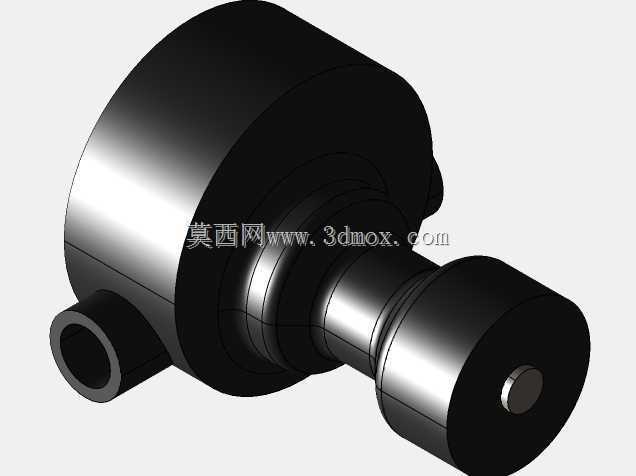

　　从实际布置看，泵体采用近似圆筒形内腔，外部两侧保留同轴接管结构，可作为管路对接边界。建模时需要重点控制泵腔内径、转子外径、偏心距以及接管中心高度之间的关系：偏心距决定容腔变化幅度，转子与泵腔的最小间隙影响泄漏，接管位置则决定吸排口在圆周方向上的相位。若这些尺寸在装配中不协调，容易出现滑片伸出量不足、进出口封隔不良或转子与腔壁干涉等问题。

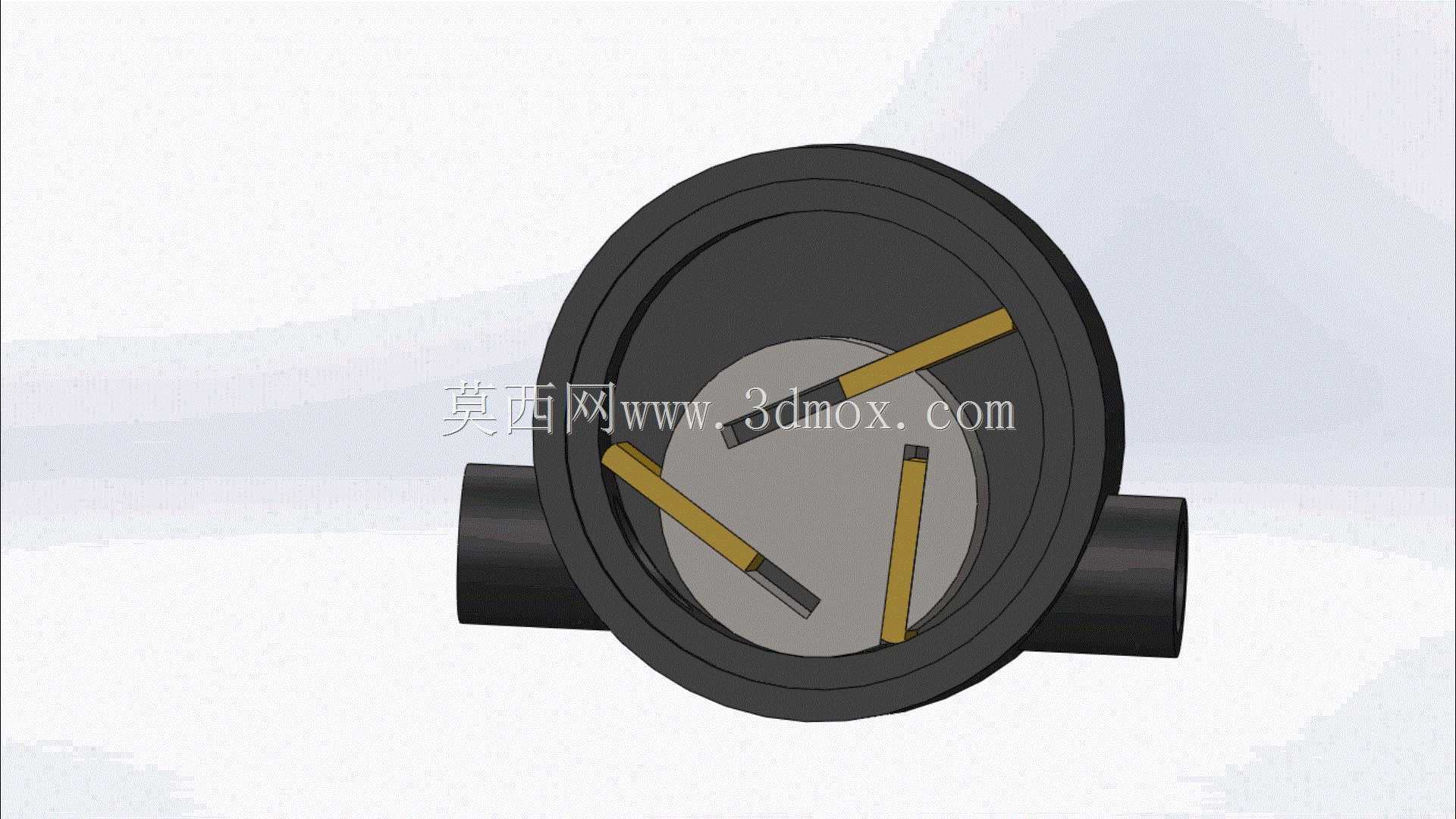

　　转子是该结构的运动核心。数模中转子相对泵腔中心偏心安装，转子本体上开设多条径向滑槽，滑片置于槽内并随转子回转。转子转动时，滑片在离心作用、槽内导向以及腔壁约束下沿径向伸缩，相邻滑片、转子外圆、泵腔内圆和端盖端面共同围成若干封闭工作腔。工作腔从吸气侧逐渐扩大时形成低压区，介质经侧向通道进入；转到排气侧后容腔缩小，介质被压出通道。该过程没有复杂阀门参与，结构紧凑，适合对流量连续性要求较高、入口压力较低的场合。

　　叶片设计是旋片泵能否稳定运行的关键。模型中的叶片采用长条状实体，端部与泵腔内壁形成运动接触，侧面与转子滑槽保持滑动配合。工程设计中，叶片厚度需要兼顾刚度和槽内占用空间：过薄容易在压差作用下弯曲、卡滞，过厚则减少有效工作容积并增大滑动摩擦。叶片长度应覆盖最大偏心位置下的接触需求，同时在最小容腔位置不能与槽底或泵腔发生硬性顶撞。滑槽的方向、宽度公差和表面粗糙度，会直接影响叶片往复运动的平顺性。

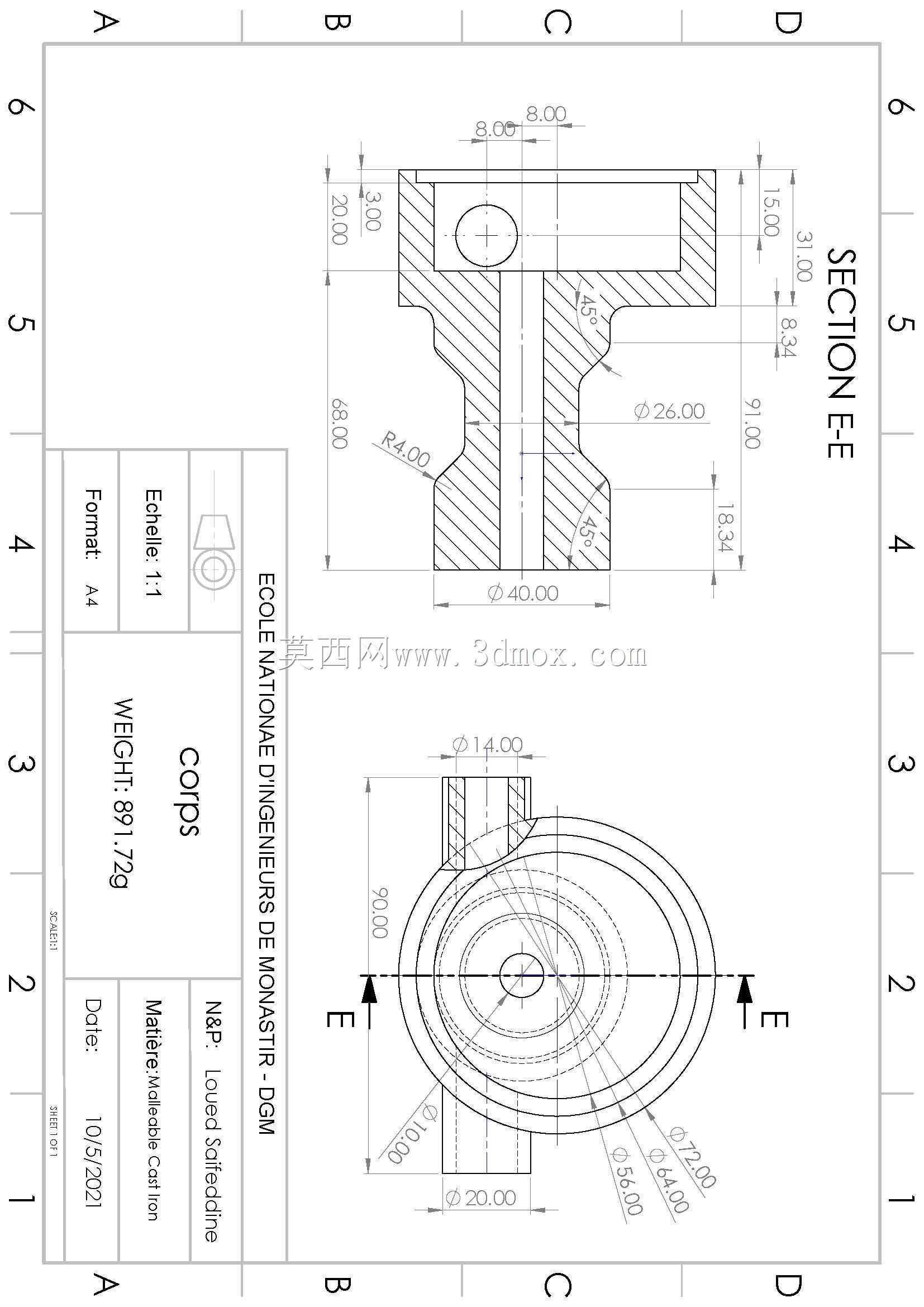

　　泵体外形虽然简单，但内腔加工精度要求较高。圆筒内壁需要形成连续、光滑的接触轨迹，端盖结合面则承担轴向密封和转子定位作用。侧向接口与圆筒腔体相交处应避免突变台阶，减少介质进入工作腔时的局部涡流。对于油润滑旋片泵，腔体内可保留适量油膜，用于密封滑片端部间隙并降低磨损；对于输送洁净介质的结构，则需要在材料配对和无油润滑上进一步校核。

　　在装配关系上，该数模可用于检查转子偏心安装后的运动包络。转子旋转一周，每片滑片的伸出长度随角位置变化，叶片顶端轨迹并不等同于转子外圆，而是贴合泵腔内壁。设计人员可通过剖切视图观察吸入口、排出口与滑片之间的封隔区间，确认接口开口不会在高压侧和低压侧之间形成短接。端盖、泵腔和转子端面之间的轴向间隙也需要在模型中预留，间隙过大将降低容积效率，过小则在热膨胀后产生擦碰。

　　应用到设备选型时，这类泵更适合清洁、低黏度、含固颗粒少的介质。若用于真空吸附、夹具固定或小型包装设备，系统通常还需配置过滤、气液分离和润滑回路；若用于油料输送，则要关注滑片材料与介质的相容性。模型所表达的两侧水平接口，便于在紧凑型机架中沿管线方向安装，但设备周围仍应留出拆装端盖、检查转子和更换滑片的空间。

　　从三维建模角度看，该结构适合采用零件级建模再进行装配约束：泵体单独建立内腔与接管，转子建立偏心轴和滑槽，叶片按独立零件装入槽内，并通过运动分析检查顶端接触状态。外形尺寸的边界主要由圆筒泵腔直径、接管外径、转子轴向宽度和端盖紧固区域决定。安装设计时不应只看外部轮廓，还需把转子轴线、接口中心线和端盖螺栓空间统一纳入布局，才能保证后续加工、装配与维护都具有可操作性。
