六轮铰接式无人地面越野巡检平台

　　该轮式无人地面平台面向非铺装路面巡检、野外物资转运、厂区边界巡查与复杂地形探测任务开发，整体采用六轮分散布置与管架式承载结构，重点解决普通四轮小车在碎石坡、沟壑、松软地面和不规则障碍上通过性不足的问题。模型中行走系统、支撑腿、转向连接段和上部承载框架均有完整表达，可用于底盘方案评审、行走机构干涉检查、越野通过性分析以及后续电控舱、载荷舱布置参考。

　　从实际使用场景看，这类平台并不追求高速行驶，而是强调低速稳定越障和多轮接地能力。野外巡检时，地面常出现单侧凸起、浅沟、树根、石块和倾斜坡面，刚性底盘容易出现轮子悬空、驱动力中断或车架受扭过大的问题。该结构通过多根独立支撑腿将车轮与中央管架连接，各腿之间保留相对摆动空间，使车轮能够随地形起伏产生较大垂向位移。当某一车轮压上石块或落入浅坑时，相邻车轮仍可维持贴地，整车重心变化相对平缓，适合在山地步道、农田垄沟、施工临时道路和管廊外围区域执行低速任务。

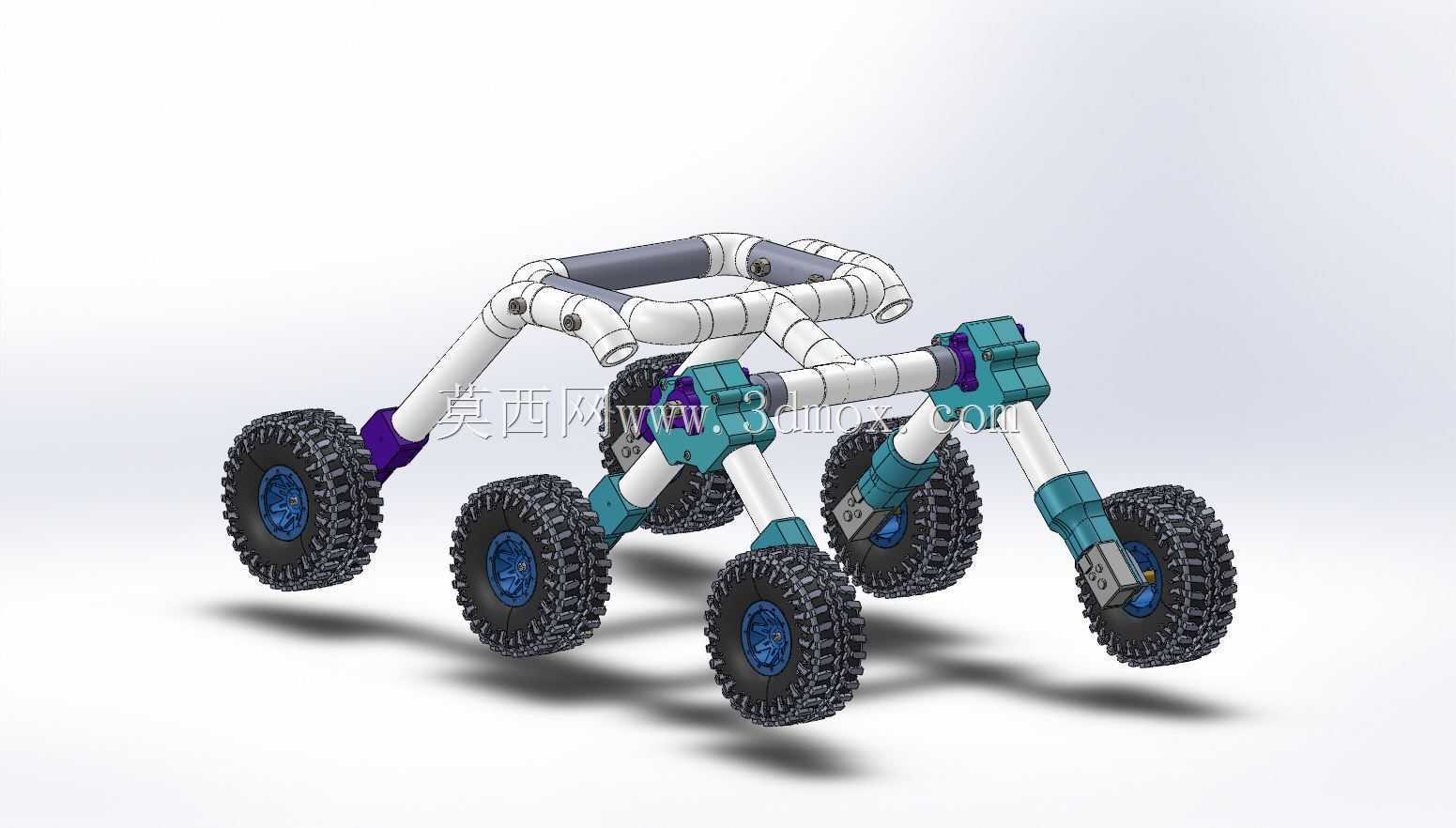

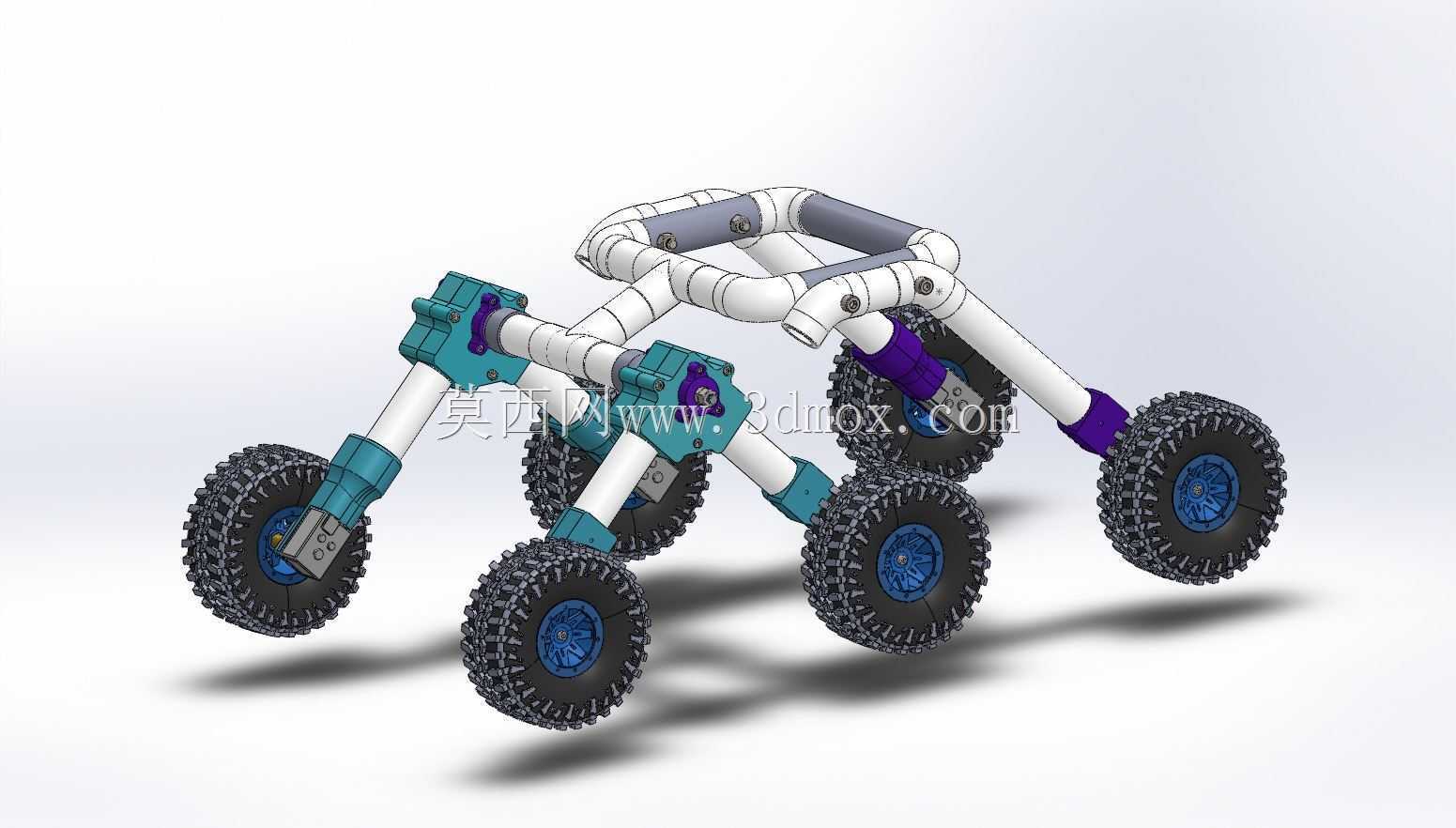

　　承载部分采用圆管弯折拼合的框架思路，上部形成近似环抱式的安装边界。管架并非单纯外观件，在方案阶段可承担主承力骨架作用：圆管截面在多方向受弯时表现均衡，焊接或管件接头布置也比较方便，适合小批量试制与快速改型。框架中央预留了较开阔的设备空间，可布置电池组、控制盒、电机驱动器、通信模块或小型任务载荷。支撑腿与中央框架之间通过接头组件连接，模型中不同颜色区域对应不同功能段，便于在三维环境中区分固定管段、活动连接段、驱动安装段和轮端组件。

　　轮端采用大花纹越野轮胎，胎齿深度较大，胎侧轮廓饱满，适合在泥土、砂砾、草地和湿滑硬地上增加抓附能力。轮毂与轮胎形成独立轮组，轮组通过支撑腿末端的连接座固定，后续工程细化时可在该位置扩展轮毂电机、轮边减速器、制动器或半轴传动。若采用轮毂电机方案，传动链短、布置紧凑，但需要重点校核轮端冲击载荷与密封散热；若采用中央电机加半轴方案，则要为传动轴、万向节和差速控制预留空间。现有模型把轮端安装姿态、轮胎包络和腿部干涉关系表达清楚，为两种动力路线都提供了结构基础。

　　六轮构型的优势不只在于接地面积增加，还在于支撑冗余。平台在跨越纵向浅沟时，前、中、后三组车轮不会同时失去支撑；在横向坡面上，外侧车轮与内侧车轮可形成较宽的支撑多边形。相较小型四轮差速底盘，六轮布置降低了单轮悬空导致整车失稳的概率；相较履带底盘，轮式结构阻力更小、维护更简单、高速转运时噪声和磨损也更低。其不足是悬架杆件和铰接点数量增多，设计时必须控制各关节间隙，否则长期冲击后会出现行走跑偏、轮端摆振和定位偏差。

　　设计思路上，该平台没有采用封闭车身，而是把机械骨架直接暴露出来，这种处理有利于早期方案验证。上部管架可作为设备安装基准，侧面和顶面均能扩展安装板、传感器支架、防护壳或载货托盘。支撑腿采用长杆式布局，使车轮远离中央舱体，既增加了轮距和稳定基础，也为轮胎上下跳动留出空间。接头处使用块状连接件承担转向、固定和载荷传递作用，避免在圆管上直接加工复杂受力面。实际加工时，圆管可采用激光切管、弯管和焊接拼合，块状接头则可通过机加工或铸件实现，试制成本与结构强度之间较容易平衡。

　　外形边界方面，整车宽度主要由外侧轮胎胎面决定，长度由前后轮组跨度决定，高度则集中在轮胎半径、支撑腿倾角和上部管架三层尺寸上。由于六个轮胎均带有明显胎齿，做设备包装或运输支架设计时，不能按光滑圆柱轮胎外包络计算，应在胎齿外侧保留防护间隙。支撑腿向外展开后，轮端附近形成较大的运动包络，若后续加装车身外壳，外壳下缘必须避开轮胎跳动和腿部摆动区域，尤其在转向或单侧抬升时，胎肩与腿管之间不能发生摩擦。

　　安装接口上，上部管架适合沿管轴线方向设置抱箍、管夹或焊接支座，用于固定电气舱和任务载荷；中央平坦区域可布置电池托盘，电池重量应尽量落在轮距围成的支撑多边形中心，以减小爬坡时的俯仰惯量。若搭载摄像头、激光雷达或照明模块，支架不宜过高，否则越野振动会放大顶部传感器晃动；若用于短途运输，载荷应固定在管架中部并限制重心高度。模型中各轮腿的角度关系清晰，可直接用于检查极限落差工况下轮胎、支撑腿、中央框架之间的最小间隙，也可为后续悬架刚度匹配、铰接点强度校核和驱动轮布置提供直观依据。
