RC游艇水下防水推进电机结构设计

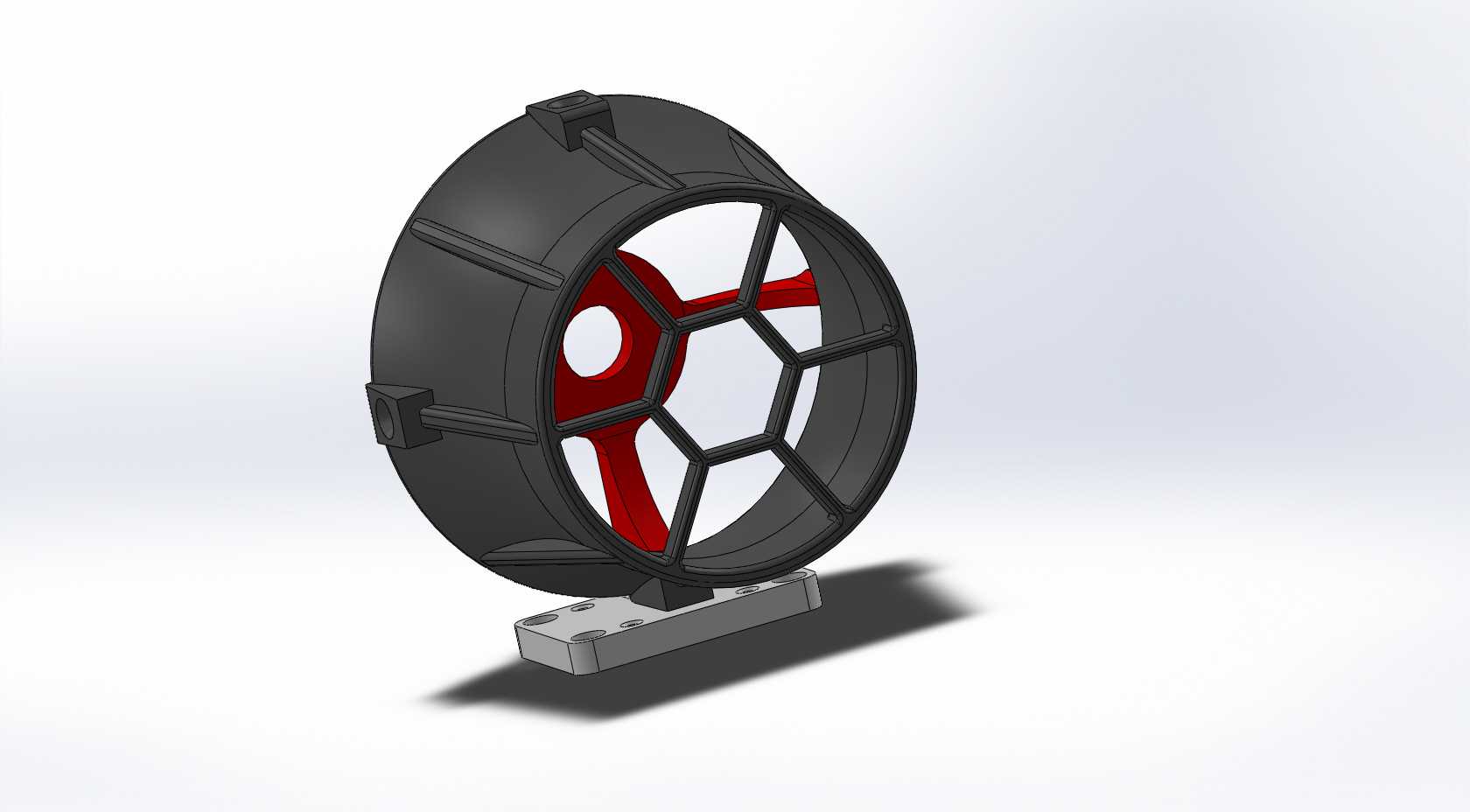

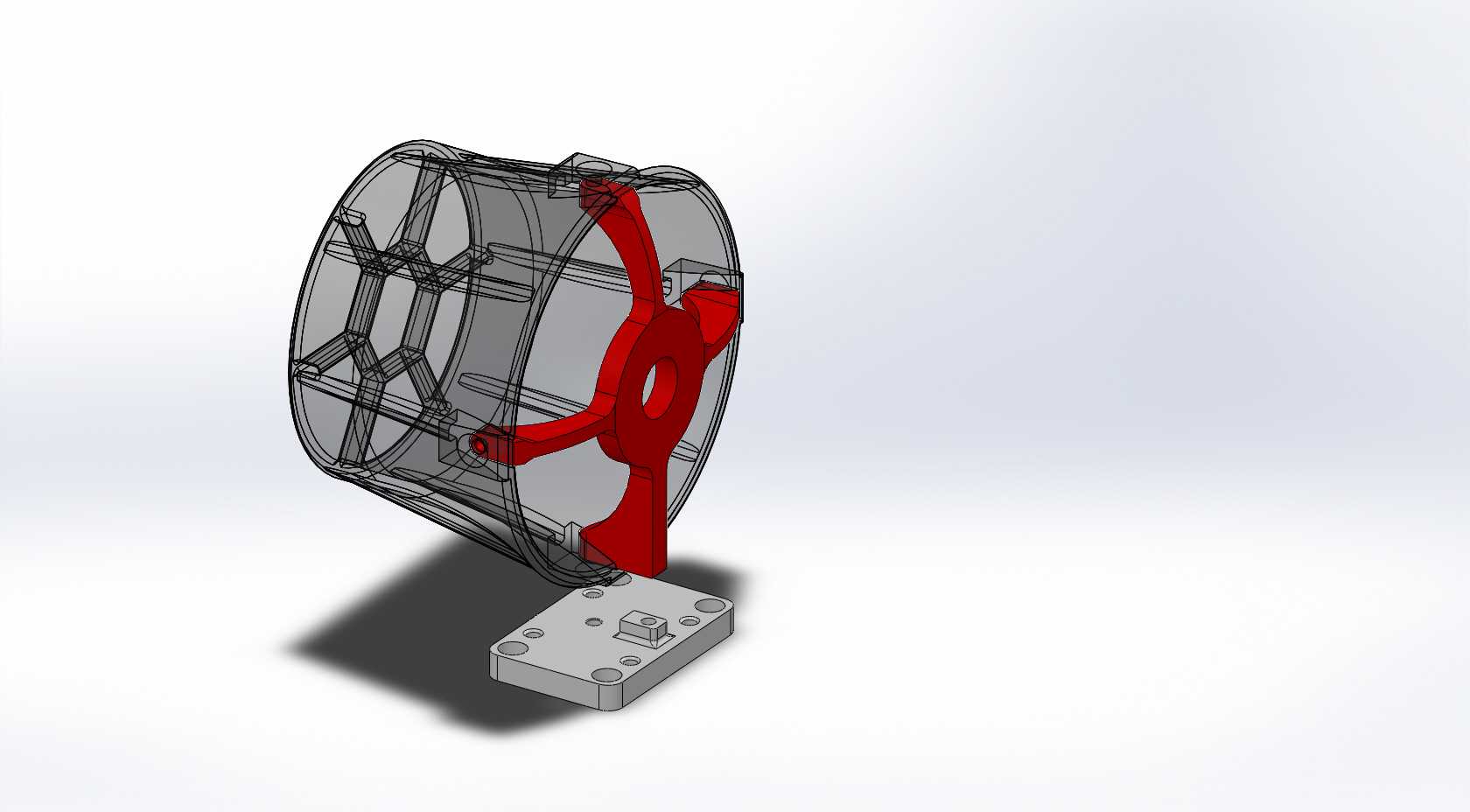

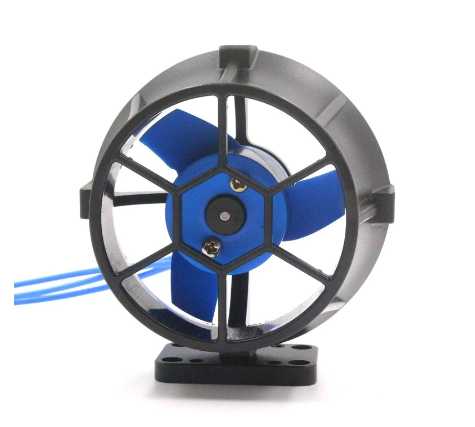

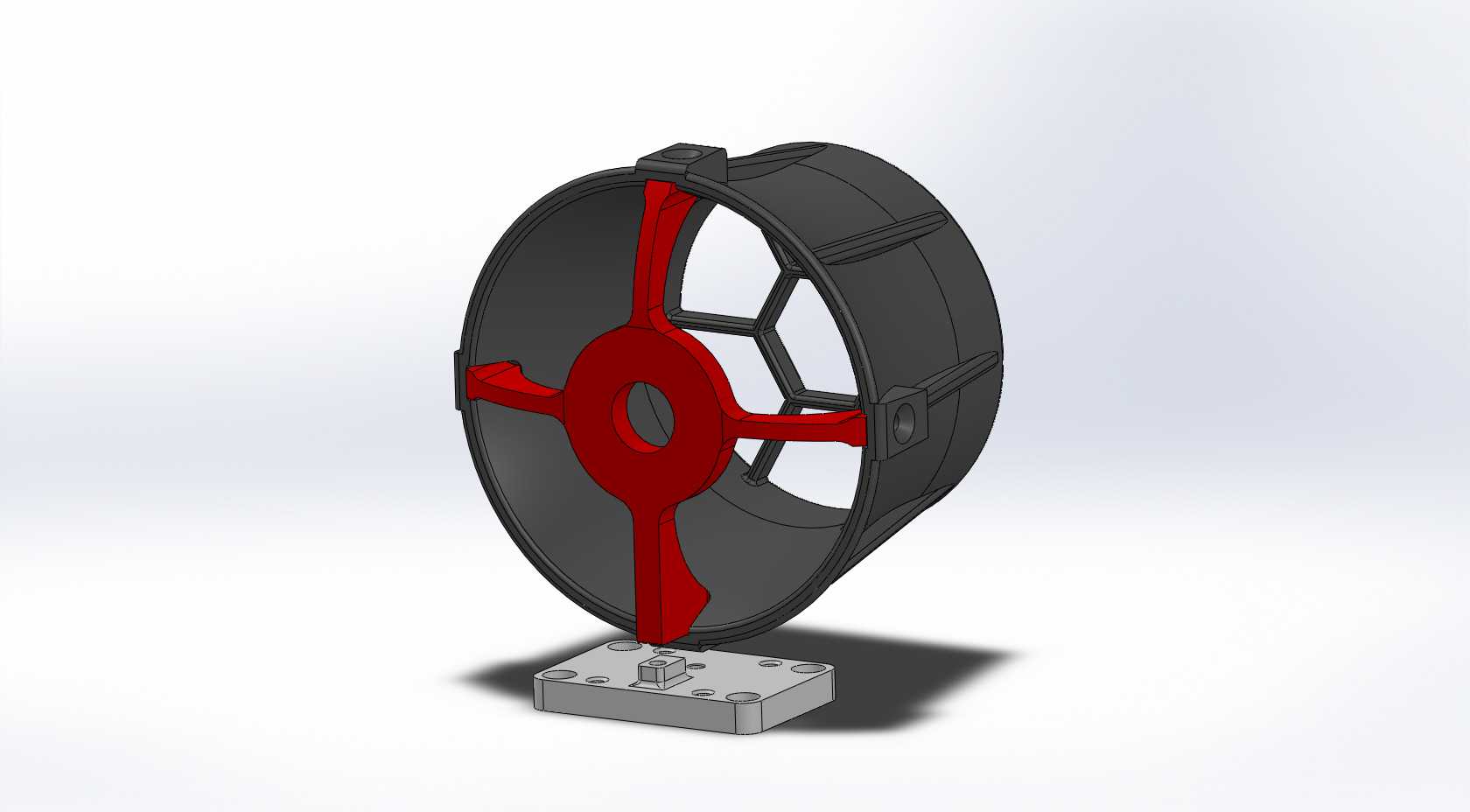

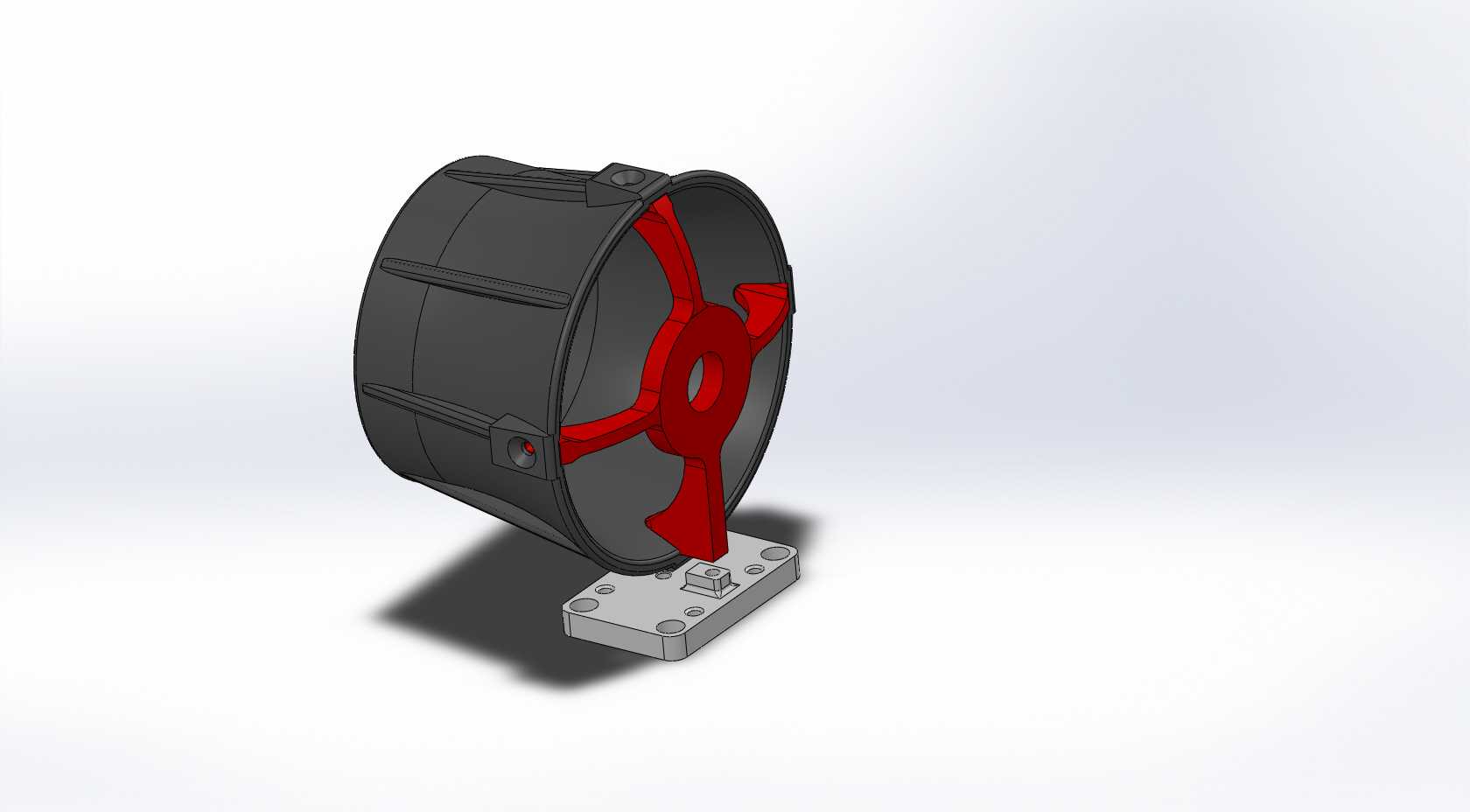

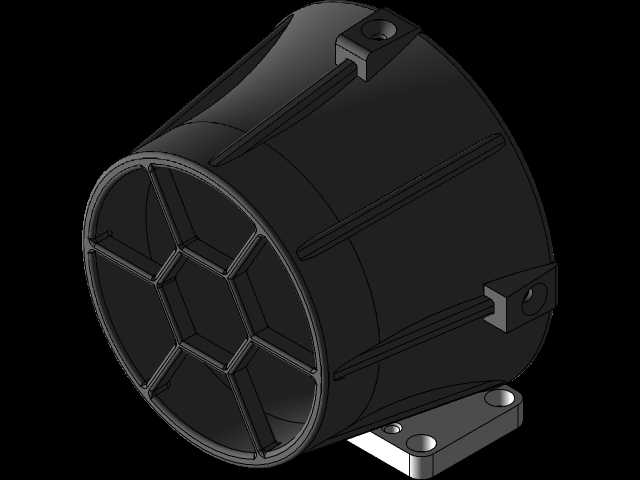

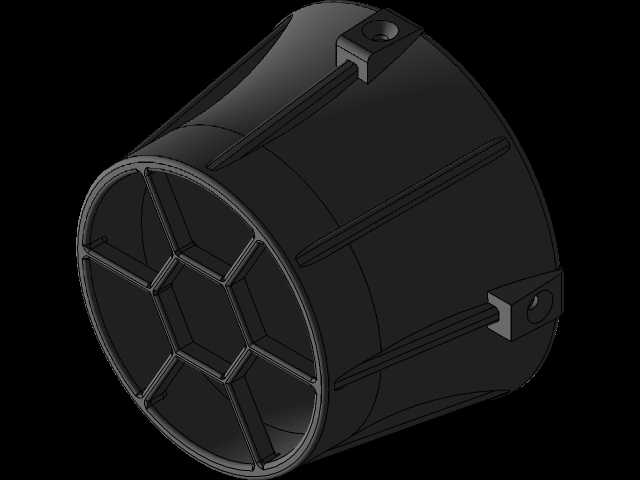

　　这款水下推进电机主要面向小型遥控水面、水下载具的动力配套场景，常见于RC竞速游艇、小型观察级ROV、水下作业底盘的动力单元选型，适配CW、CCW两种转向的安装需求，可直接配套对应旋向的螺旋桨完成推力输出，解决小型载具在水下、溅水环境下的动力密封与传动可靠性问题。从结构设计逻辑来看，整机采用筒式集成化壳体布局，外壳主体做了周向加强筋设计，既可以提升薄壁壳体的抗水压形变能力，也能在电机运行过程中通过筋条增加壳体与水流的接触面积，辅助带走绕组工作产生的热量，避免密闭壳体内热量堆积导致的磁钢退磁、绕组绝缘老化问题。前端的防护格栅采用蜂窝式辐条结构，并非单纯的装饰设计，格栅的筋条厚度、过流开口比例经过匹配计算，既可以阻挡水中的水草、

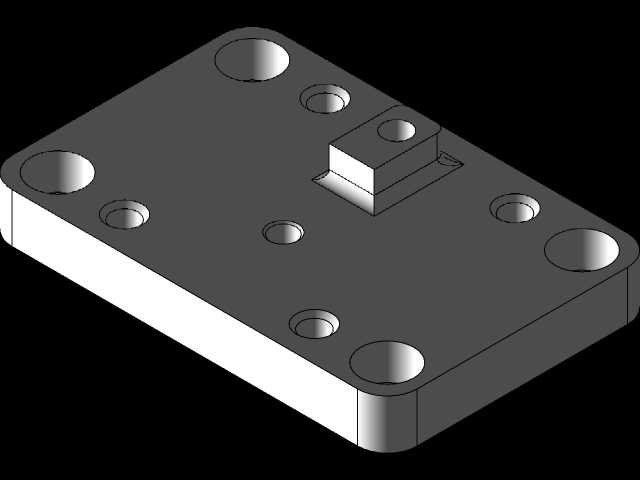

　　硬质杂质卷入螺旋桨打坏桨叶，也能尽可能降低格栅对进水水流的扰流影响，减少推力损失。安装接口部分，壳体底部设计了一体式的L型安装支座，支座上预留两个沉头安装孔，安装时可直接通过螺栓将电机固定在载具的底盘安装位上，不需要额外设计转接支架，安装孔的孔距、沉头深度适配常用的M3规格紧固件，安装面做了铣平处理，保证装配后电机轴线与载具设计的推力线重合，避免安装偏角带来的侧向分力影响载具航行姿态。壳体两端的密封结构采用径向静密封设计，端盖与壳体的配合面做了密封槽设计，装配时放置对应规格的O型密封圈即可实现IP68级别的防水能力，不需要额外做灌封处理，后期维护拆解时只需要拆开端盖即可更换轴承、检查绕组状态，维护成本较低。

　　出线位置做了轴向的密封接头设计，电源线从壳体尾部的密封接头穿出，避免线缆位置出现渗水路径。从动力适配性来看，这款电机的KV值匹配常用的3-4S锂电池供电规格，搭配560规格的螺旋桨时可输出3KG级别的正向推力，足够支撑10KG以内的小型水下、水面载具完成巡航、机动动作，双电机对称布置时可通过差速控制实现载具的转向、进退动作，不需要额外配置转向舵机，简化小型载具的传动与控制结构。设计过程中重点考量了水下工况的特殊需求，壳体材质选用耐海水腐蚀的增强工程塑料，避免长期在咸水环境中使用出现壳体腐蚀、密封面失效的问题，壳体的壁厚经过强度校核，可满足10米水深范围内的静水压要求，不会出现壳体凹陷、密封失效的问题。整机的外轮廓做了圆角过渡处理，

　　没有突出的尖锐结构，既可以降低航行过程中的水流阻力，也能避免安装、使用过程中尖锐边角划伤操作人员或者线缆。从安装边界来看，电机的主体外径为标准的56mm筒径，整体长度控制在80mm以内，安装支座的突出高度为12mm，安装时只需要在载具底盘上预留对应大小的安装平面、留出螺旋桨的转动空间即可，不会占用过多的载具内部舱室空间，给电池、控制板的布置留出足够余量。电机的输出轴采用不锈钢材质，轴端做了平位设计，螺旋桨安装时通过顶丝固定在轴的平位上，可传递足够的扭矩，不会出现大推力下桨叶打滑的问题，输出轴的转动部位采用双轴承支撑，可承受螺旋桨转动过程中产生的径向力与轴向推力，避免长期运行出现轴晃动、密封偏磨的问题。
