紧凑型电动拖拉机动力传动总成结构

　　这套传动总成面向紧凑型电动拖拉机的底盘布置需求，核心围绕两挡变速、差速输出以及动力取力三个功能模块展开，整体采用箱体集成式布局，将变速机构、差速机构、PTO取力接口和各独立安装壳体整合在同一装配框架内，适合在空间受限的小型电动农用平台上进行匹配。

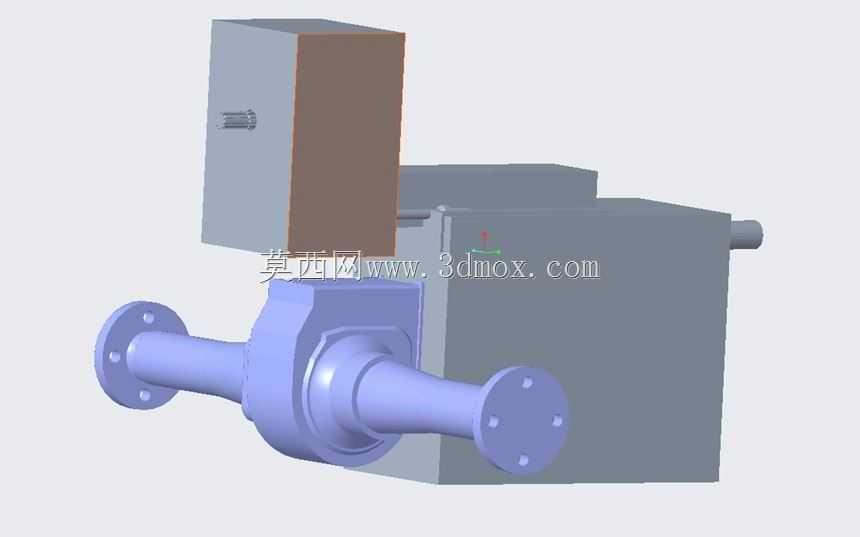

　　从实际作业场景看，小型电动拖拉机既要承担田间轻负荷旋耕、播种、拖挂转运，也要满足PTO驱动后置农具的需求，因此传动系统不能简单沿用燃油拖拉机的长轴距布置。该结构把主传动箱体压缩在车架中部区域，两侧输出轴通过法兰直接连接行走轮端，减少了中间传动轴和多余支承，使底盘下方留出电池包与悬挂机构的安装空间。轴端法兰采用均布螺栓孔形式，便于与轮边连接盘、轮毂支架或制动部件对接，装配时可根据轮距要求调整接盘厚度。

　　箱体外形以规则矩形块体为基础，局部设置加强凸台和轴承座容纳腔。这种处理方式一方面便于铸件或焊接箱体的成型，另一方面也让加工基准更容易统一：两侧输出轴孔、上方换挡或选挡轴孔、PTO输出孔以及箱体结合面均可在一次装夹思路下规划镗铣工序。箱体内部分区考虑了齿轮啮合空间、润滑飞溅路径和检修窗口，避免电动驱动高扭矩输入时出现壳体局部刚度不足。

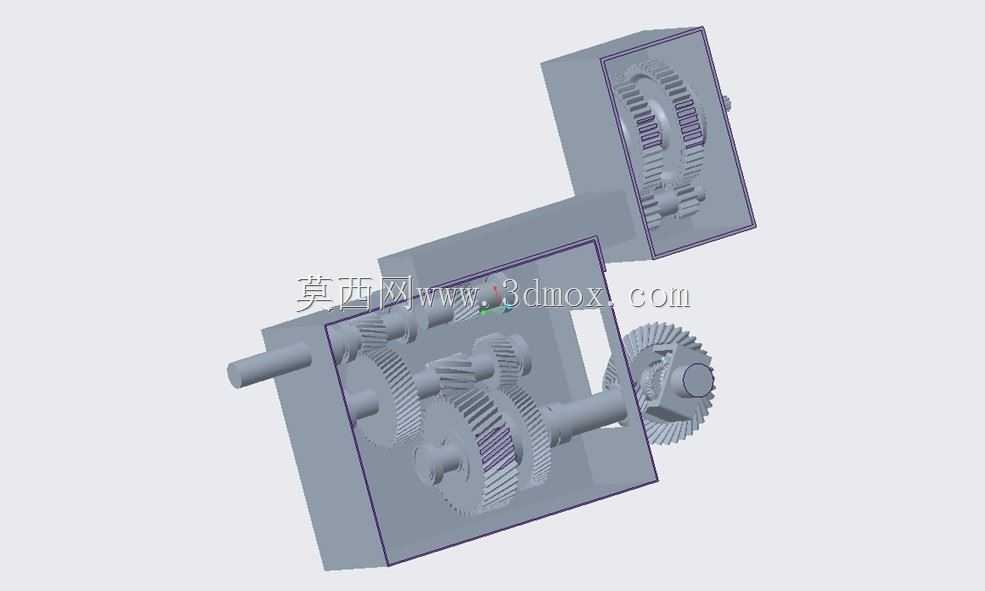

　　两挡变速箱的设计重点在于兼顾作业低速大扭矩与道路转场效率。低速挡对应农具作业和重负荷牵引，齿轮副承受较大转矩，轴系支承间距与轴承选型需围绕齿轮啮合力进行校核；高速挡用于空车或轻载转移，降低电机高转速持续工作带来的能耗与噪声。换挡执行机构在箱体上部预留轴位，可与机械拨叉、电动推杆或液压助力机构连接，后续不同配置机型不需要重新开发主箱体。

　　差速器位于行走动力输出路径中，使两侧驱动轮在转向时能够以不同转速旋转，减少轮胎刮擦和田间土壤破坏。差速器壳体与主减速从动齿轮形成集成组件，动力经变速机构后传入主减，再分配到左右输出法兰。对于果园、大棚、丘陵小块地等转弯频繁的作业环境，差速器的布置直接影响整机最小转弯半径和操纵稳定性。

　　PTO取力通道是农用拖拉机区别于普通电动运输底盘的重要部分。该总成保留独立取力轴接口，可将电机动力经适当变速后传递给旋耕机、割台、喷雾泵或其他后置农具。设计时需要处理行走驱动与农具驱动的转速匹配问题：田间作业时车轮低速行进，而PTO往往需要维持相对稳定的输出转速，因此齿轮路线在箱体内采用分区布置，便于分别设定传动比，也便于后续增加离合器或断开装置。

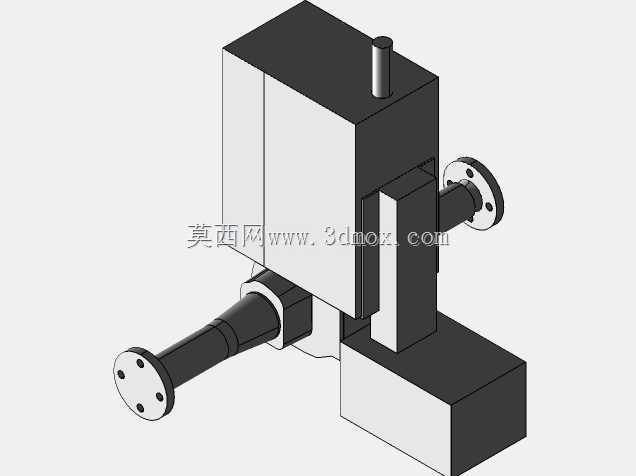

　　安装边界方面，总成下部设置近似矩形的支承箱体段，可作为与车架纵梁或副车架连接的主要承载区域；上部凸出的短轴结构为操纵或检测接口预留位置；侧向伸出的两根带法兰输出轴构成轮端连接边界。三维建模时，各轴系中心线、法兰端面、箱体底面和安装孔位需要建立明确基准，尤其是左右输出轴的同轴度、法兰孔相位以及PTO轴与后悬挂三点机构的相对位置，都会影响现场装配。

　　从结构工程师角度看，这类模型的价值不只在于展示外观，而在于把传动路线、壳体包容区、轴端接口和整机布置约束同时表达清楚。设计推进过程中，可先依据电机外特性、轮胎半径、目标作业速度和PTO额定转速确定各级传动比，再反推齿轮中心距、轴径、轴承位置和箱体壁厚；随后校核箱体结合面密封、螺栓布置、润滑容积以及维修拆装顺序。对于紧凑型电动农业装备，这种集成化传动总成能够缩短动力链、减少外露部件，并为电池、电控和悬挂系统腾出宝贵底盘空间。
