农用拖拉机前配重挂载支架结构

　　这类异形承载壳体常见于大马力农用拖拉机前端配重系统，实际装配位置位于前桥前方、散热器护罩下部的配重挂接区域，主要承担45公斤级副配重块的定位、承托与侧向约束。田间作业时拖拉机带深松犁、旋耕机或播种机后，后轴载荷显著增加，前轴附着力下降会引起转向轮抓地力不足、坡地行驶摆头、提升臂举升农具时前端翘头等问题，前端挂载的配重组件通过前移整机重心，把前后轴载荷重新分配到合理区间，保证转向操控余量和四轮牵引效率。

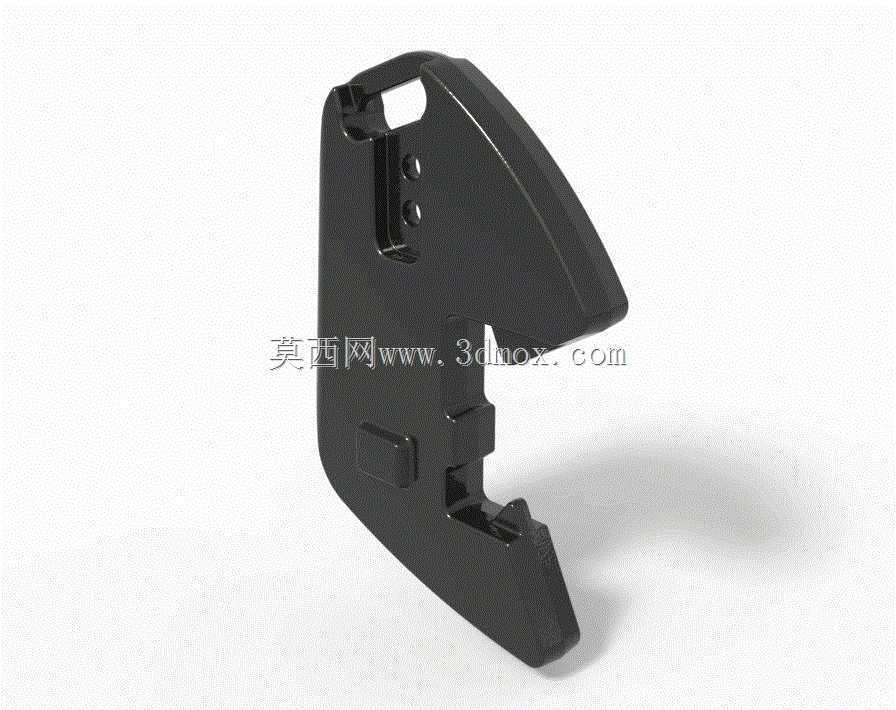

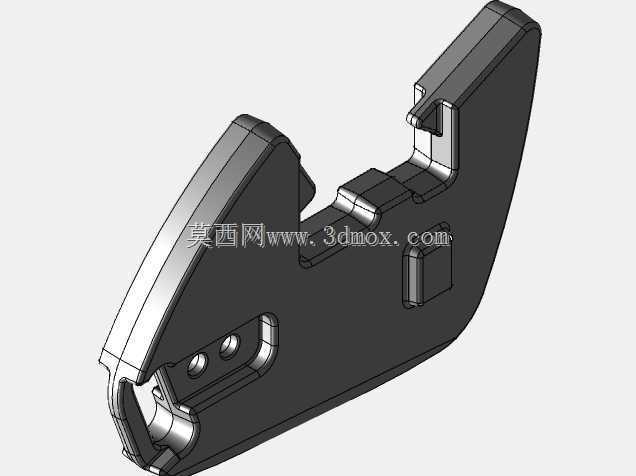

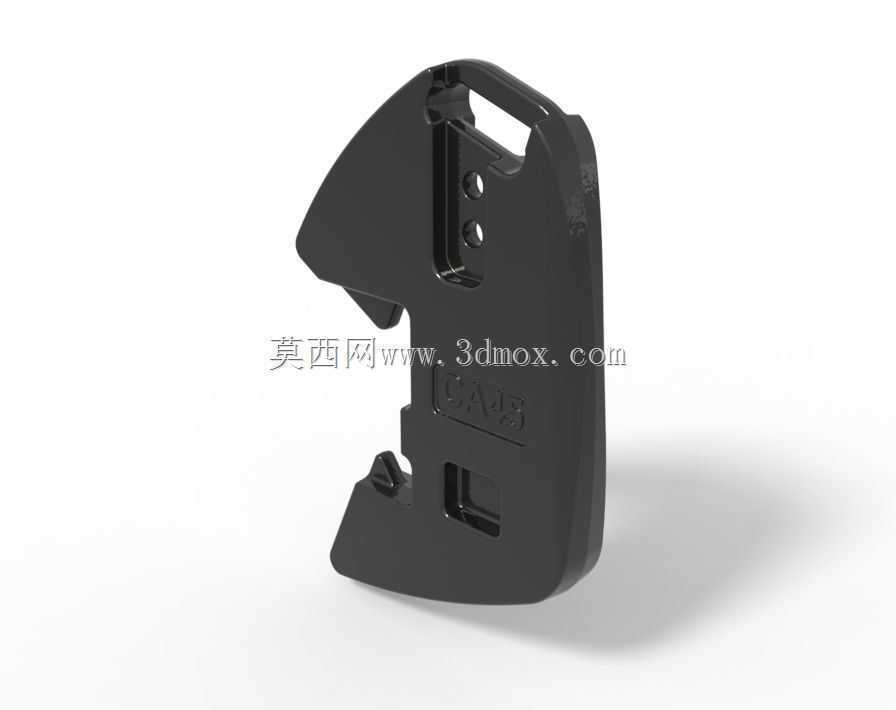

　　从结构功能拆解来看，该件不是单纯装饰外罩，而是兼具挂载接口、防护遮挡和块体导向三重作用的承载件。上部开设的两个同轴通孔用于穿装固定销，把支架本体锁定在前车架预留的安装耳座上，孔位周边做了局部加厚凸台，避免销孔受挤压后出现椭圆变形；中部内凹的卡槽对应配重块上的凸起挂耳，装配时配重块从上方沿卡槽滑入，侧向翻边挡住块体左右窜动，下部伸出的钩状托边承托配重底部，即使车辆在颠簸田块行驶，配重块也不会从挂点脱出。侧面预留的小凸台用于贴装限位缓冲垫，金属件之间不直接刚性碰撞，能降低作业时的金属敲击异响。

　　设计思路上优先考虑了农机恶劣工况的冗余需求：整体采用不对称流线轮廓，外侧大弧面顺着拖拉机前脸造型过渡，不会突出车身轮廓过多，田间转移经过窄田埂或果园行间时，减少剐蹭作物和障碍物的概率；内侧所有棱边都做了让位缺口，避开前桥上的转向油管、液压接头和线束固定卡，安装时不需要额外改动原车管路。壁厚分布遵循载荷路径变化，销孔挂载区和底部承托钩位置壁厚加大，非受力的外罩区域适当减薄，在保证45公斤配重满载冲击强度的前提下控制件自身重量，避免不必要的前轴载荷浪费。

　　安装边界方面，该支架挂接面贴合车架前端的标准安装面，两个固定销孔的中心距需和车架耳座孔位严格对齐，装配后支架下沿距离地面留有足够的农艺间隙，满足拖拉机带前悬挂作业时的过埂、爬坡需求，不会在机具入土作业时剐蹭田面。外侧轮廓和机罩侧边保留安全间隙，发动机运行时机罩振动不会和支架发生摩擦干涉。建模过程中需要重点核对卡槽开口宽度和配重挂耳的配合公差，间隙过小会导致配重块装配卡滞、冬季沾泥后无法拆装，间隙过大则块体在行驶中晃动量超标，反复冲击销孔会缩短部件寿命；下部托钩的承托面要做出微小向上倾角，配重块滑入后自然向安装面贴合，不会向外滑脱。

　　实际田间使用场景里，该部件还要耐受泥水冲刷、化肥腐蚀和秸秆剐蹭，外形上的流畅曲面没有积泥死角，作业后冲洗时泥水可以顺着弧面自然流下，不会在凹陷处堆积板结。结构上没有薄弱的细长悬臂，所有受力转折处都做了圆角过渡，避免拖拉机带重载荷急转弯时应力集中导致支架开裂。
