山地拖拉机配套林业拖曳绞车结构

　　这套绞车结构主要面向山地林区的集材作业场景，适配中小型山地拖拉机后置挂载使用，核心作用是在坡度较大、常规集材车辆无法直达的伐区，将伐倒后的原条、小径木沿坡面拖曳至集材点，也可在林地清理、抚育采伐作业中拖拽枝桠材、移动轻型管护设备，部分山地营林场景下还可配合索具完成简易吊装、移位作业，替代人工在陡坡区域的重体力拖运工作。

　　从实际作业逻辑来看，山地林区地形起伏大，地表多腐殖质、碎石与伐根，常规牵引作业容易出现拖拉机打滑、侧倾风险，这套绞车采用后置挂载布局，作业时拖拉机可停在坡度平缓、地基稳固的点位，通过绞车卷筒收放钢丝绳，将数十米外坡下的木材拖拽至机位旁，无需拖拉机驶入高风险陡坡区域，大幅降低山地作业的侧滑、倾覆隐患。

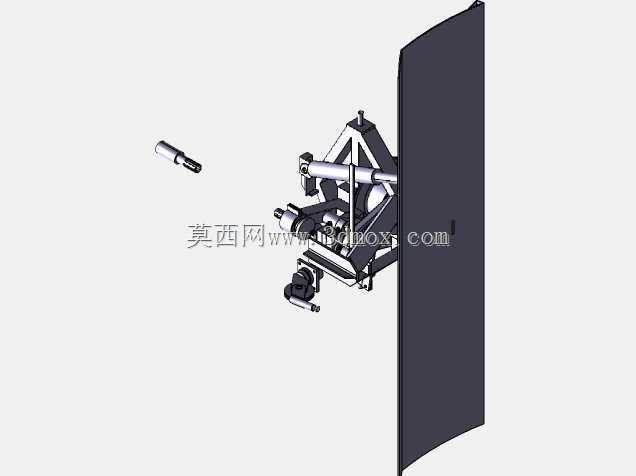

　　结构设计上，整套装置分为挂载连接框架、卷筒传动组件、制动限位机构、导向防护板几个核心部分。挂载框架采用三角桁架式焊接结构，三个连接点位分别对接拖拉机后置三点悬挂的上拉杆与两个下拉杆接口，框架杆件选用厚壁矩形钢管，受力方向沿桁架斜杆轴向传递，避免挂载根部出现弯矩集中，适配山地作业频繁的冲击载荷。卷筒组件布置在框架中部，两侧通过带座轴承支撑，传动侧配置减速增扭结构，将拖拉机动力输出轴的高转速低扭矩输入转化为卷筒的低转速大扭矩输出，满足大吨位木材的拖曳需求；卷筒侧边设置棘轮自锁制动机构，当拖曳过程中动力中断或者载荷出现反向溜滑时，制动棘爪会自动卡入棘轮齿槽，锁止卷筒反转，防止木材沿坡下滑引发安全事故。

　　设备外侧设置整块立式防护挡板，挡板沿卷筒轴向外侧延伸，一方面遮挡作业过程中钢丝绳甩动、木材拖拽带起的碎石枝桠，避免杂物卷入传动机构或者飞溅伤及操作人员，另一方面也可作为钢丝绳排绳的侧向限位，防止钢丝绳在卷筒上乱绳、跳出绳槽。框架上还预留了多个导向绳座的安装点位，可根据作业方向调整钢丝绳导出角度，减少钢丝绳与机架、伐根的摩擦磨损。

　　安装边界方面，整套绞车的挂载接口完全匹配常规中小型山地拖拉机的三点悬挂尺寸，挂载后整机横向宽度不超出拖拉机后轮外缘，避免在林间狭窄行道通行时刮蹭树木；纵向尺寸控制在拖拉机后端1米范围内，最小离地间隙保留足够高度，跨越林地伐根、横沟时不会出现托底磕碰。防护挡板的高度覆盖卷筒与传动组件的上部，操作人员在拖拉机驾驶位即可观察钢丝绳收放状态，挡板与运动部件之间预留足够安全间隙，不会出现运动干涉。

　　建模过程中所有铰接点位、轴承安装位、悬挂连接孔位都按实际装配公差搭建，传动组件的齿轮啮合间隙、制动棘爪的转动行程都做了运动校核，可直接用于挂载适配校验、作业工况受力分析以及后续的加工出图参考，结构细节充分还原了山地林业作业的实际使用需求，没有冗余的装饰结构，每个杆件、护板的布局都对应林区作业的实际防护与受力要求。
