轮式玉米脱粒作业小车结构设计

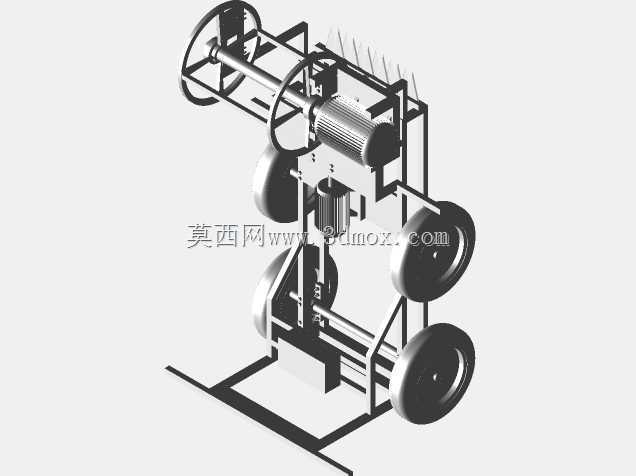

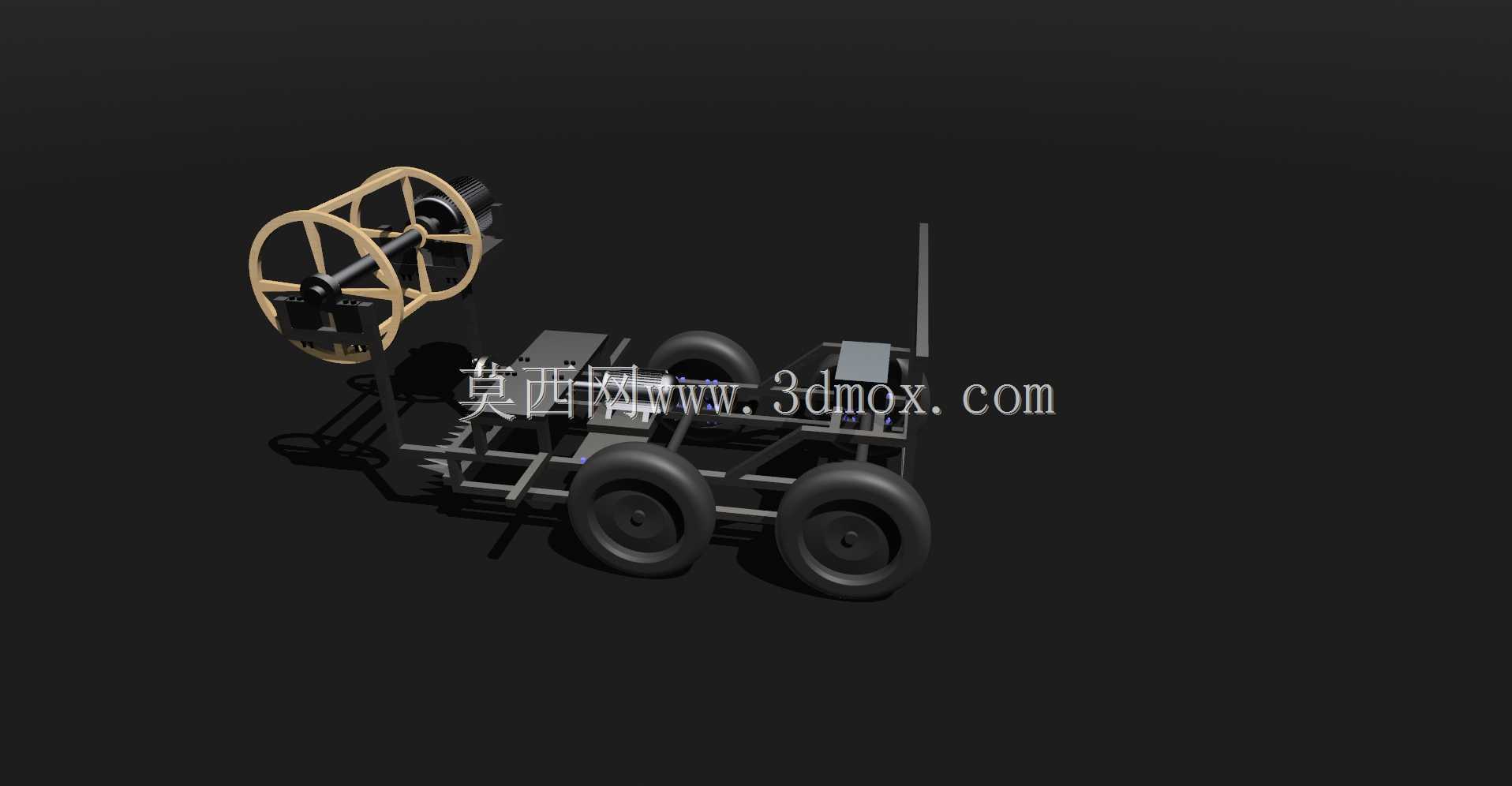

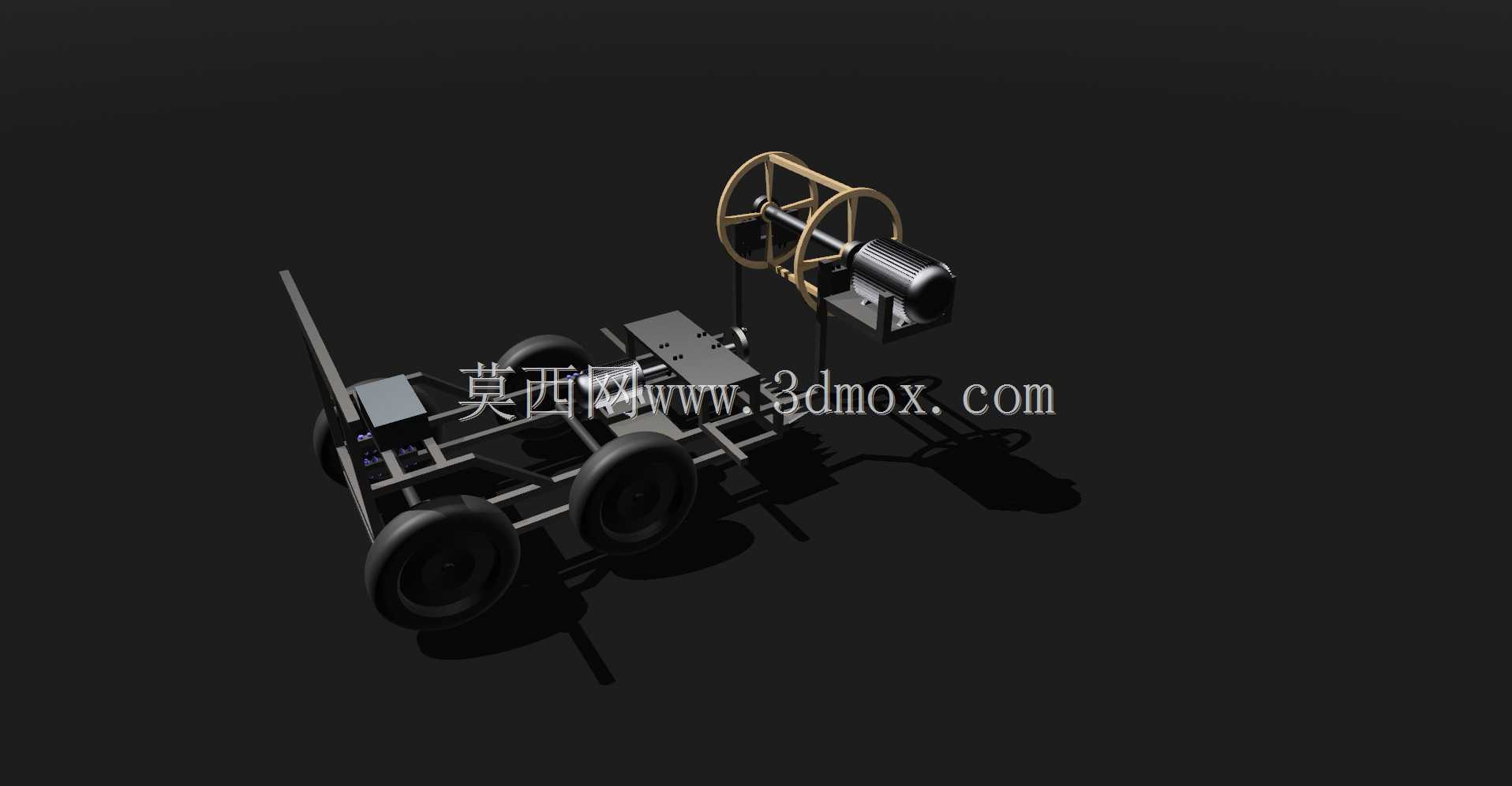

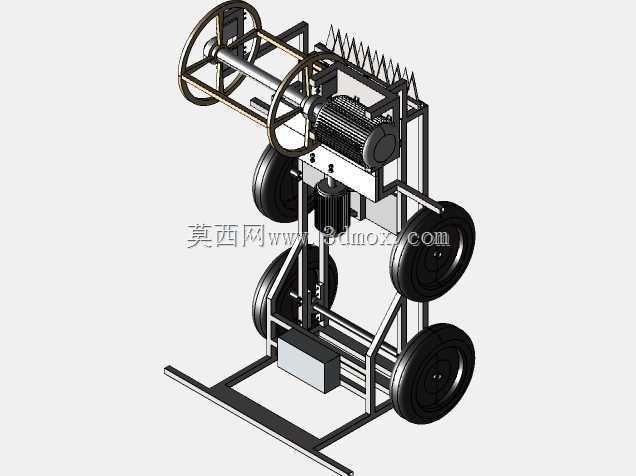

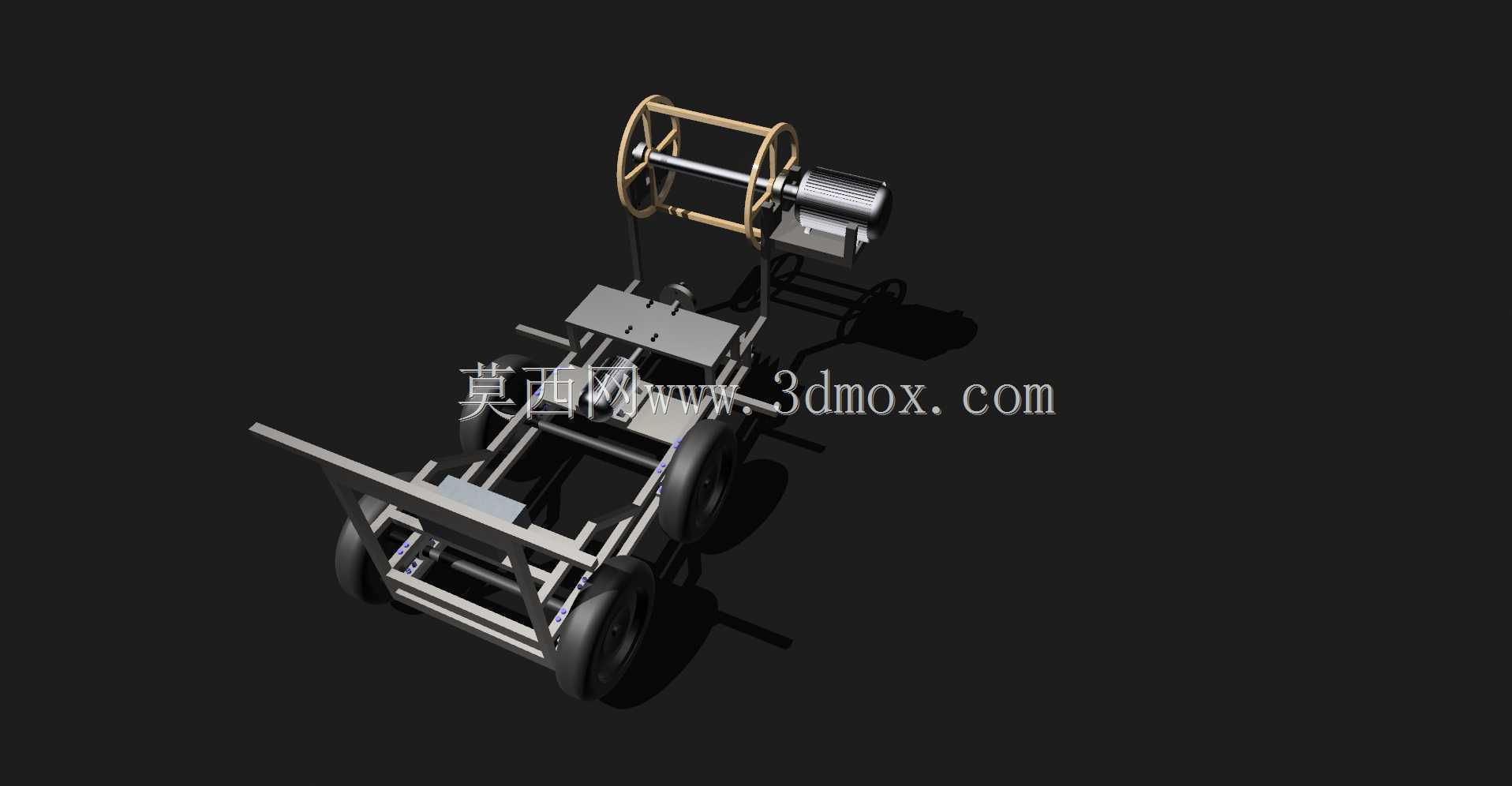

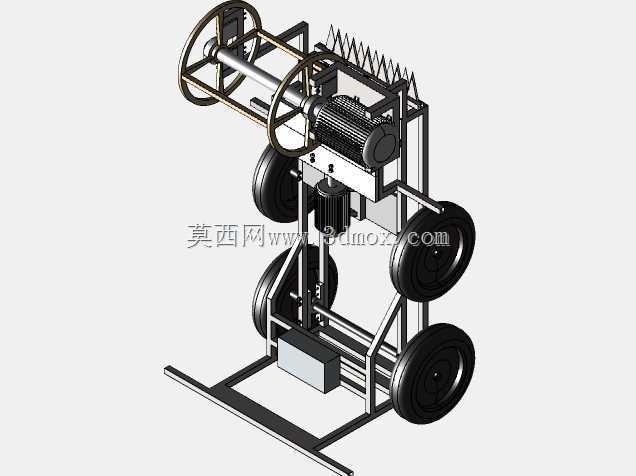

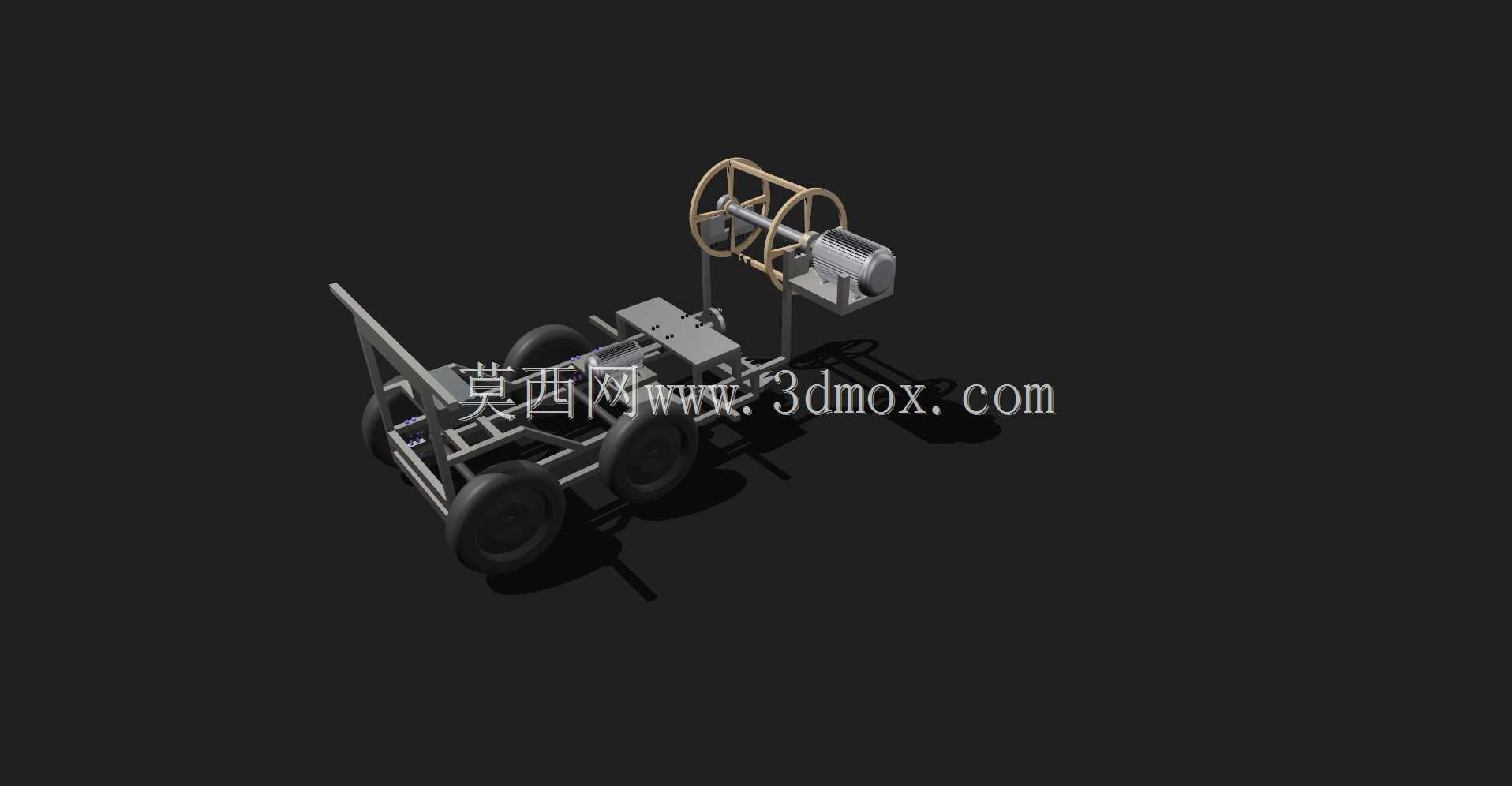

　　这套轮式玉米脱粒作业小车的三维结构，围绕农户院落、晒场、田边临时加工点的小批量玉米脱粒需求展开，整体采用四轮承载底盘加侧置脱粒执行单元的布局，区别于固定安装的大型脱粒设备，可直接由人力或小型牵引设备拖动转场，适配不同作业场地的灵活使用。底盘部分以方管焊接桁架作为主承载框架，四根轮轴分别布置在框架四角，配套橡胶行走轮，轮距与轴距的取值兼顾田间土路、晒场水泥地面的通过性，整机重心落在四轮围成的支撑区域中心，脱粒滚筒高速运转产生的振动不会引发整机倾覆，框架下方预留的离地间隙可越过晒场常见的粮堆埂、小型排水沟坎，无需额外平整作业场地。侧置的脱粒执行单元通过立式支架固定在底盘尾部，核心脱粒滚筒采用笼式辐条加外围环形护圈的结构，

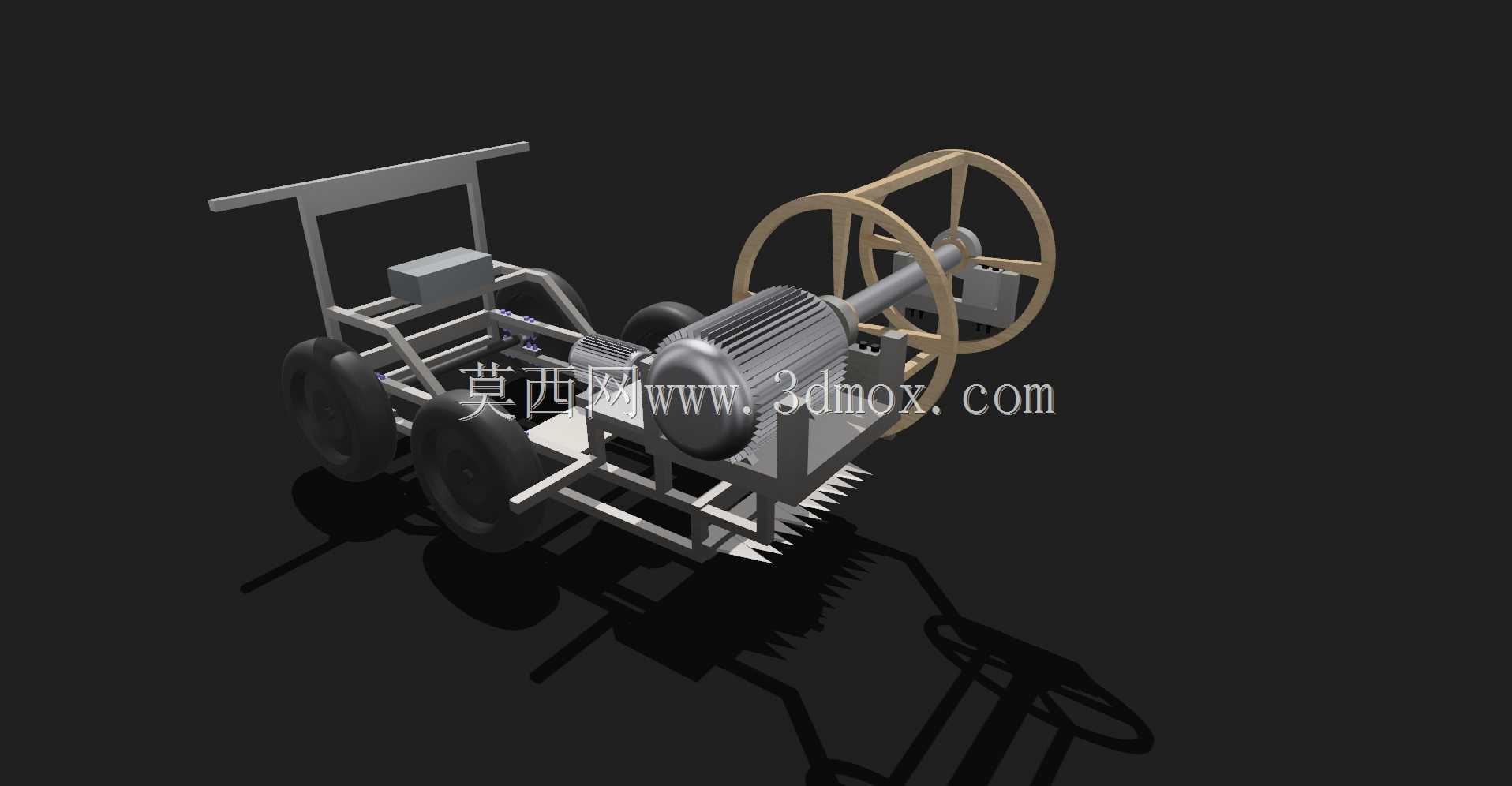

　　滚筒轴线与底盘行进方向垂直，作业时玉米果穗从护圈上方的喂入区域送入，滚筒表面的脱粒齿在旋转过程中揉搓、撞击果穗，使玉米粒与穗轴分离，籽粒从滚筒下方的筛网间隙落入承接区域，穗轴则沿滚筒切线方向从侧端排出，完成果穗的脱粒分离。驱动单元选用卧式电动机，通过法兰支座固定在脱粒滚筒侧方，电机输出轴与滚筒主轴通过联轴器直连，省去了皮带、链条等中间传动部件，减少了作业过程中的传动损耗与张紧维护工作量，电机外壳自带散热筋，长时间连续作业时可维持稳定工作温度，电机接线盒预留标准接线端口，可直接对接农户常用的三相或单相农用供电线路。喂入导向结构从底盘前端延伸出两根平行的长导向杆，作业时可将待脱粒的玉米果穗沿导向杆推送至脱粒工位，

　　无需操作人员近距离靠近高速旋转的滚筒，既降低了操作安全风险，也能保证果穗喂入姿态一致，避免斜向喂入导致的穗轴卡滞、籽粒破碎率升高问题。底盘框架上平面预留了多组安装孔位，可根据使用需求加装籽粒收集箱、穗轴导料槽、小型吸尘罩等附属部件，孔位间距按照通用农用机具的安装模数设计，后期改装时无需对主框架进行二次钻孔焊接。从安装边界来看，整机宽度控制在常规农用三轮车的货厢宽度范围内，转场运输时可直接抬装至农用车货厢，无需拆解主体结构；高度方向脱粒滚筒的最高点低于农村常见院门的通行高度，可直接推入院落存放；底盘各轮组的安装支座采用螺栓连接方式，磨损后可单独更换轮体或支座，无需整体更换底盘框架。结构设计过程中，对脱粒滚筒的动平衡、

　　机架的振动模态做了匹配校核，滚筒的工作转速避开机架的固有频率区间，作业时不会出现共振放大现象，框架各焊接节点采用满焊工艺，受力集中的电机支座、滚筒轴承座位置额外加焊加强筋，可承受脱粒作业中反复出现的冲击载荷。整机没有复杂的液压、电控系统，日常维护仅需定期给滚筒轴承加注润滑脂、检查电机固定螺栓的紧固状态，农村基层维修站点即可完成全部故障排查与配件更换，适配散户玉米种植的低成本作业需求。
