重载立式折叠仓储托盘承载架结构

　　该结构面向重载仓储与厂内物流转运场景，主要用于600公斤级货物的立式承托、工位暂存以及短距离搬运配套。整体采用托盘底座加立式背架的组合形式，底座为四格分区的框型承载平面，能够分散货物底部载荷，避免集中应力造成局部变形；背架采用三角形加强的门式框架，既可以对竖立放置的货物形成侧向倚靠与限位，也能在堆叠或转运过程中约束货物倾翻。

　　从实际使用角度看，这类结构并不追求复杂外观，而是围绕装载边界、受力路径和操作空间展开。底座外轮廓决定货物放置范围，内部纵横梁把承载面划分成多个矩形区域，货物底面压在梁格上后，载荷能够沿边框和中间加强梁传递到支撑接触位置。背架与底座在转角处连续连接，形成近似L形的承载单元；背架顶部设置吊挂或连接位，便于配合吊装、牵引或工位固定。框架杆件的布置重点放在弯矩较大的侧边和根部，三角形斜撑用于缩短立柱的有效受力跨度，使背架在承受侧向推力时不容易出现外张变形。

　　设计思路上，底座优先保证平面刚度。托盘在叉车、手推车或辊道线上流转时，底部会经历支撑点变化，若底盘刚度过弱，空载推移可能扭曲，重载时还会造成边角下沉。框型梁通过闭合或近似闭合的截面传递弯扭载荷，四格分区既能减轻材料占用，又能给货物提供多个支撑带。背架则强调限位与倚靠功能，立柱间距需要兼顾货物宽度和取放间隙，过窄会妨碍货物装入，过宽则会削弱侧向约束。斜撑从背架顶部延伸至侧柱区域，把上部水平力导向底座后侧，使整体受力不再只依赖单根立柱的抗弯能力。

　　外形尺寸与安装边界需要结合现场通道、托盘堆放区和搬运设备确定。底座长度方向应覆盖货物主要支撑面，宽度方向保留叉车进叉或人工搬运所需的安全余量；背架高度应高于货物重心，但不宜超过现场门洞、货架层间或转运小车的限高。底座下方需预留连续的进叉空间，叉齿进入方向应与主承载梁布置相匹配，避免叉举时只托住薄弱面板。背架后侧应留出靠墙或货架放置时的间隙，顶部连接位不能与上方管线、照明或层板发生干涉。

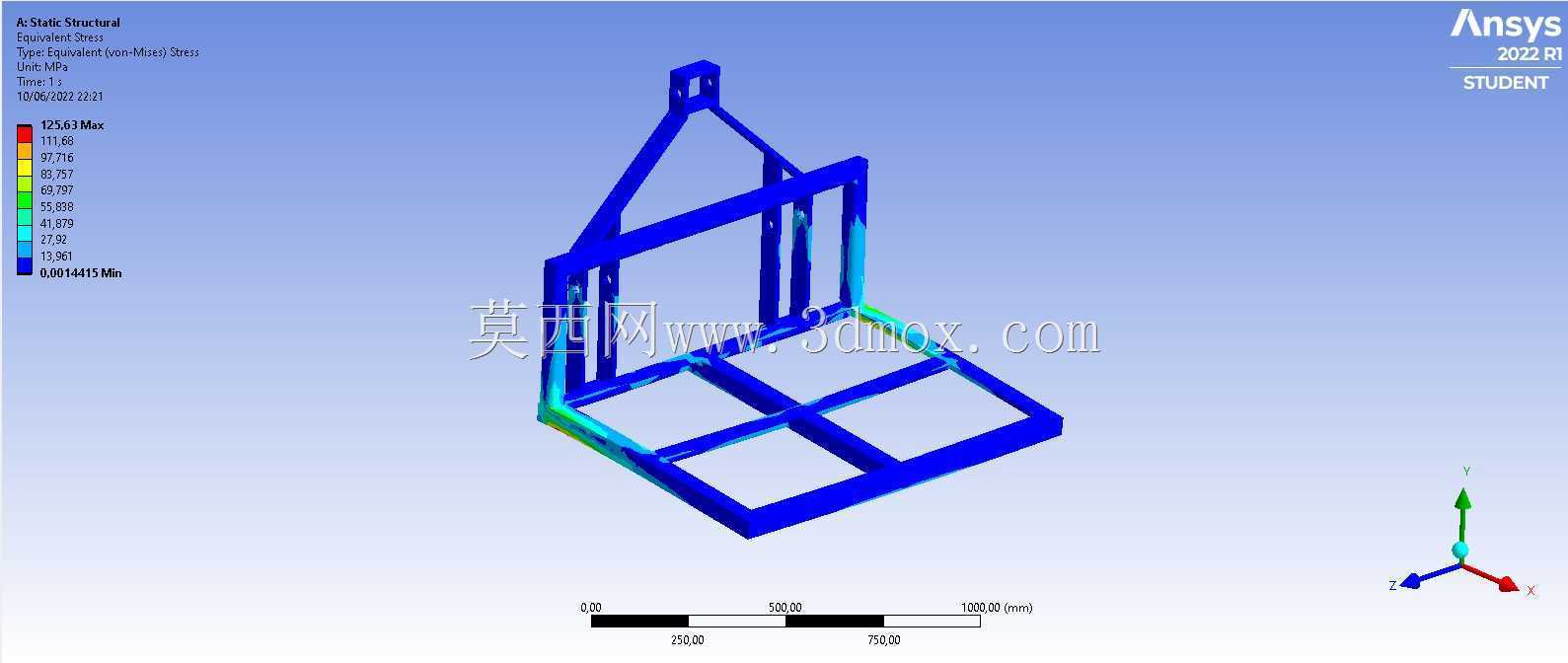

　　在工况校核中，应重点关注三类位置：一是底座纵横梁交接处，货物偏载时这里会承受复合弯矩；二是背架与底座的转角连接区，立式货物倾倒趋势会在该区域形成较大拉应力；三是顶部吊点或连接位，起吊瞬间的动载会使局部应力明显升高。结构优化时，可在转角增加补强板或加大焊缝过渡，在底盘梁格下方设置耐磨支撑条，在背架内侧增加缓冲垫或挡块，以减少金属硬接触对货物表面的损伤。

　　该托盘架适合放置板状、框状或需要竖立收纳的工件，也可作为生产线旁的预装料架。使用时货物重心应尽量落在底座轮廓内，倚靠背架的工件需配合绑带、挡杆或快速夹具固定；对于外形不规则的货物，可在四格承载面上增加可拆卸定位块，使支撑点避开脆弱部位。整体结构在满足承载能力的同时保留了较开放的可视空间，便于人员确认货物位置，也便于自动化设备或搬运车辆对位。
