罐笼爬梯护笼直梯结构

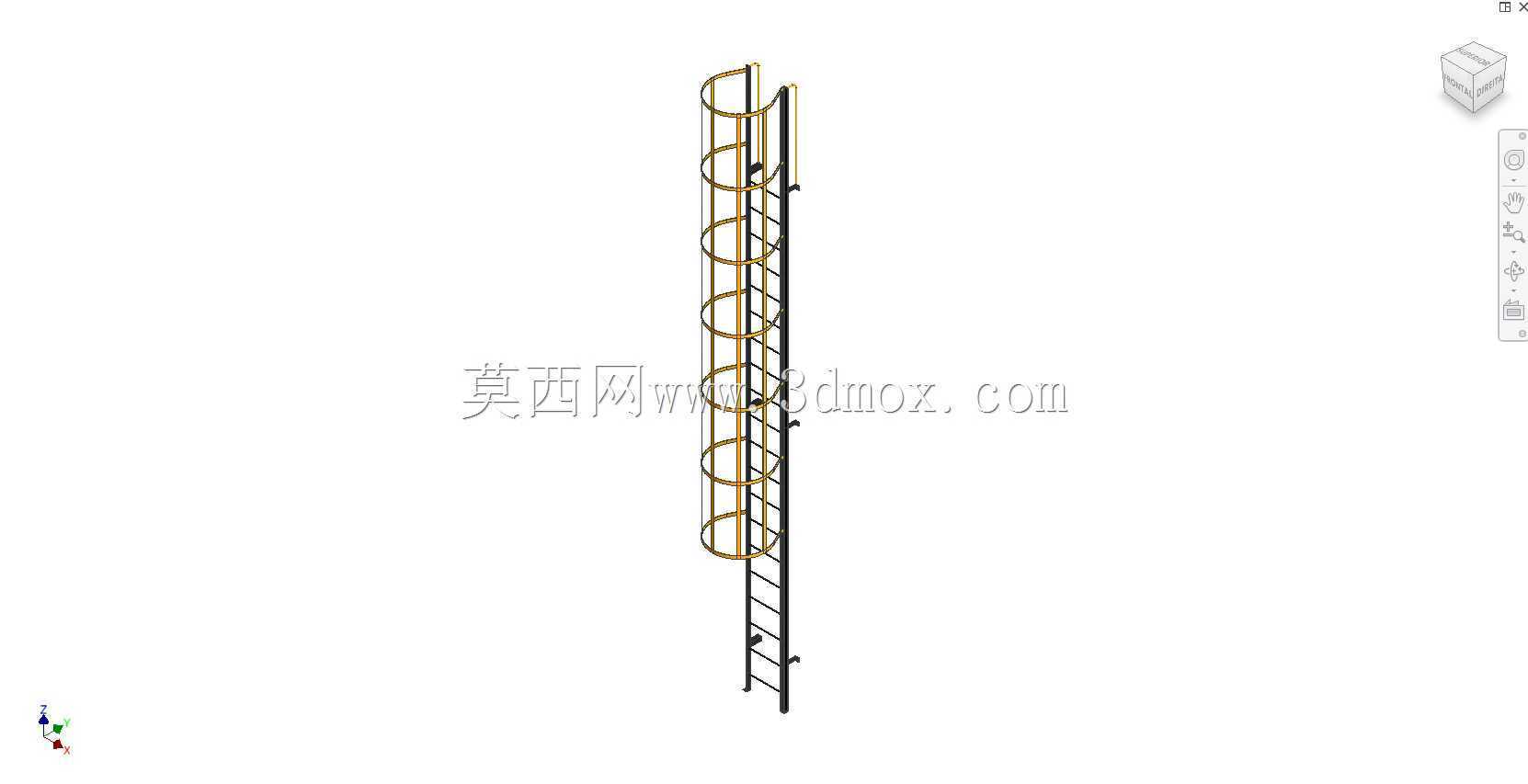

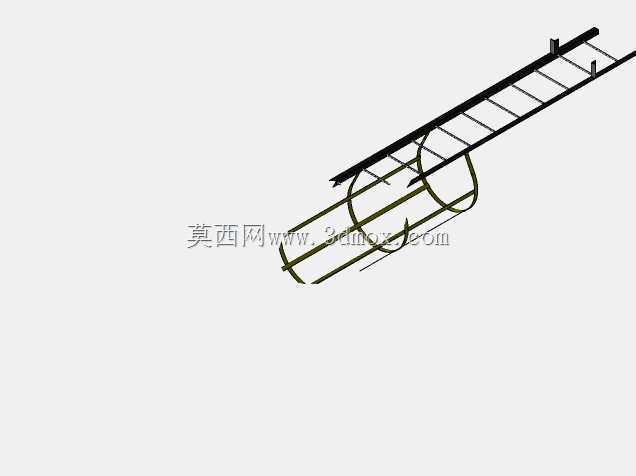

　　该结构主要用于立式罐体、塔器、筒仓、管廊立柱及大型设备外壁的固定登高通道，解决巡检、阀门操作、仪表维护、顶部检修和局部平台接驳时人员垂直通行的问题。模型由直梯梯梁、踏棍、环形护笼、纵向护笼筋、顶部连接段、底部支撑以及侧向固定件组成，整体沿设备外壁竖向布置，形成连续、可重复安装的检修通道。护笼部分采用多道圆环与纵向杆件组合，圆环沿爬梯高度方向等距分布，纵向筋贯穿圆环并与梯身形成稳定框架，人员在攀登过程中始终处于半包围防护空间内，可降低失足后向外倾翻的风险。直梯主体采用两根平行侧梁承载，踏棍按固定间距横向布置，踏棍与侧梁连接位置保持平齐，避免脚部踩踏时出现局部凸起或干涉。梯身上部设置与平台或罐顶边缘衔接的过渡段，

　　使人员到达高位后能够平稳转向并进入操作区域；下部则保留落地或低位固定段，便于从地面起始攀登。侧向固定件沿梯身间隔布置，用于将爬梯与罐体壁板、设备支座或钢结构立柱连接，安装时需结合现场外壁曲率、保温层厚度、加强筋位置及管线走向确定固定点，避免梯身与焊缝、管口、电缆桥架发生冲突。从结构设计思路看，爬梯与护笼并非独立装饰件，而是围绕人员攀登路径、防护边界和设备安装面共同建立的安全通道。梯梁承担竖向载荷并通过固定件传递至主体结构，踏棍提供脚部支撑，护笼圆环控制人体外侧活动范围，纵向筋则增强圆环之间的连续性和抗变形能力。各杆件在三维模型中均按实际装配关系表达，圆环与直梯之间保留合理相对位置，能够直观检查护笼内径、踏棍净宽、

　　护笼起始高度以及梯身与墙面距离是否满足通行和检修要求。对于筒形设备外壁安装场景，爬梯中心线通常沿母线方向布置，固定支座需要适应圆弧壁面，必要时通过垫板或转接支架调整贴合面；若设备外部带有保温层，固定件长度还应计入保温厚度，防止梯身过度贴近墙面而影响手脚活动。梯身底部应避开地面排水沟、管线阀门和设备卸料区域，顶部出口处应与平台栏杆、扶手或罐顶护栏形成连续防护，减少高处转换位置的暴露段。护笼在转弯、平台接入和顶部出口位置需要根据实际开口范围调整杆件，不能简单等距复制圆环，否则容易出现护笼封堵出口、扶手干涉或人员跨出空间不足的问题。模型中细长杆件较多，建模时应重点控制侧梁直线度、踏棍间距一致性以及圆环中心与梯身中心线的同轴关系。

　　环形护笼与纵向筋的交叉节点可按焊接装配思路处理，连接位置应保证杆件贯通或可靠搭接，避免出现仅视觉贴合而受力路径不明确的情况。固定支架与主设备之间的连接面需要留出螺栓装配或焊接施工空间，支架间距不宜过大，以控制梯身在人员载荷下的侧向摆动。若用于户外罐体，还应结合风载、腐蚀环境和人员操作习惯检查杆件截面、防腐余量及维护可达性；若用于厂内设备旁侧，则需重点核对爬梯与阀门手轮、液位计、检修平台和管道法兰之间的净距。该三维结构能够用于登高方案评审、安全通道布置、支架定位和构件下料参考，通过模型可在设计阶段提前发现梯身贴壁过近、护笼开口不足、顶部平台衔接不顺等现场常见问题，从而减少后期返工。
