汽车空调电动压缩机制冷管路吸入端适配接头

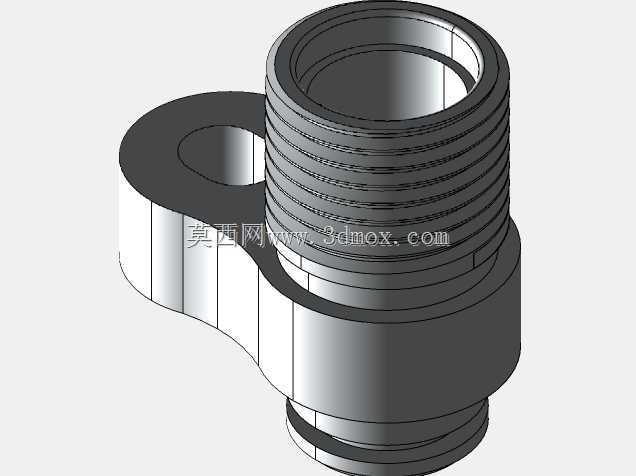

　　这个零件对应汽车空调系统里电动压缩机吸入侧的管路转接件，主体是一段带外螺纹的中空筒体，侧面延伸出带安装孔的法兰耳，下端再收出一段较小的插接/螺纹接口，整体走的是紧凑型直角偏置布局。做这类结构时，最先要卡住的是压缩机本体上的安装界面：法兰耳的孔位、贴合面厚度以及耳片相对筒体中心的偏心距离，直接决定零件能不能落到压缩机缸体接口上。耳片上的孔一般穿过螺栓把适配器压在压缩机吸气口端面，贴合面之间还要留出密封垫片或O形圈的位置，所以建模时贴合面的平面度、孔边倒角以及螺栓头/螺母的沉让空间都要一并考虑，避免装配时螺栓干涉或压紧力不均。中间筒体是介质通道的主体，外螺纹段用于对接制冷管路端的螺母或软管接头，内孔则要保证制冷剂气体有足够的通流面积。

　　螺纹规格、牙型长度以及退刀槽位置不能随意画，螺纹有效啮合长度要满足管路接头锁紧要求，退刀槽又不能切到密封面；筒壁厚度需要兼顾耐压与减重，制冷系统吸气侧虽然是低压气态工况，但仍要承受系统压力波动和振动，壁厚突变处要做圆滑过渡，减少应力集中。下端较小的接口用于伸入或对接压缩机吸气口，其外径、长度和台阶高度要与本体接口的沉孔匹配，台阶面往往就是轴向定位面，装到位后靠法兰耳螺栓压紧，接口与本体之间再通过密封圈实现径向或端面密封。设计时要特别注意三段结构的同轴度：下端接口、主筒体通道和上端螺纹接口如果不同轴，管路装配后会产生附加弯矩，长期振动下容易在耳片根部或筒体变径处开裂。侧面法兰耳与筒体相接的根部是典型高应力区，

　　模型里这里应给出足够的圆角过渡，不能做成尖锐直角；耳片外形做成带圆弧的异形板，也是为了在有限包络里分散螺栓压紧力，同时避开压缩机壳体上的相邻特征。从安装边界看，这类适配器装在压缩机吸气口后，上方要接空调低压管路，周围还要留出扳手拧紧空间和管路弯折半径，因此筒体总高、螺纹段外径以及耳片外轮廓都要和发动机舱或电驱总成舱内的布置数据核对。三维建模时通常先拉伸出主筒体和内孔流道，再做侧面法兰耳并与筒体布尔合并，随后加工外螺纹、下端接口台阶、安装孔及各处倒角圆角；螺纹可用装饰螺纹或真实牙型，视出图与加工需求而定。流道内表面应尽量减少台阶和突变，降低吸气阻力，因为吸入侧压力损失会直接影响压缩机容积效率。密封结构的选择也要在模型里体现：

　　是端面铜垫、O形圈径向密封还是平面密封胶，对应沟槽尺寸、表面粗糙度和压紧余量完全不同。对于新能源汽车电动压缩机，适配器还常与铝阀体、塑料管路或橡胶软管组件配合，材料多为铝合金以兼顾轻量化和导热，表面不做多余装饰，结构特征全部服务于定位、密封、通流和紧固。检查模型时，要逐项确认安装孔与压缩机接口孔位一致、螺纹接口与管路螺母匹配、内孔无错壁、密封面无缺口、耳片根部圆角到位，并在剖切视图里核对流道是否贯通、壁厚是否均匀。
