移动式小型空气压缩机组结构设计

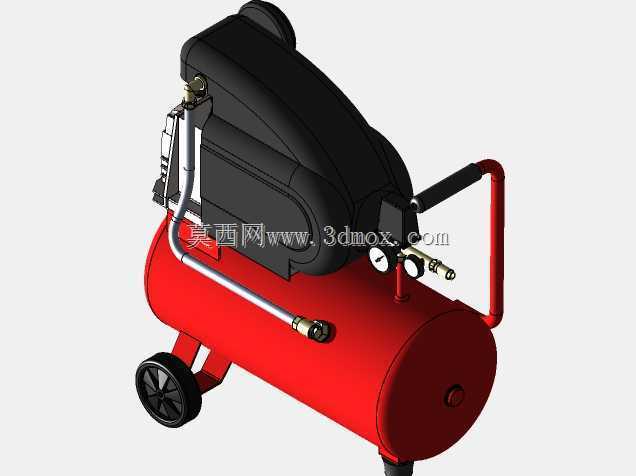

　　这套移动式小型空气压缩机组的三维结构，围绕现场分散供气、短时高频气动作业的使用需求展开，整机采用卧式圆柱形储气罐作为承载基底，上部集成压缩主机、驱动电机、散热风道、压力控制元件与管路系统，侧部设置推拉扶手与行走轮组，形成可单人转场的独立气源单元。在装修施工、小型机修、户外装配、门店维保等场景中，这类设备不需要固定铺设压缩空气管路，作业人员可将其推至钉枪、喷枪、吹尘枪、气动扳手等工具附近，缩短气管长度，降低沿程压力损失。

　　卧式罐体在设计中同时承担储气、稳压和机架三项作用。圆柱筒体配合两端封头，能够在较低壁厚下承受内部气压，罐内容积用于缓冲压缩机断续运行产生的压力波动，使出口气流在工具瞬间大流量取气时不至于快速掉压。罐体轴线方向决定了整机的长度边界，上部组件沿罐顶纵向布置，重心尽量落在轮轴与前支撑区域之间。移动时，扶手承受抬升和转向力，后轮承担主要载荷；静置工作时，罐体前端支撑点与后轮共同形成稳定三角接触，避免软管拖拽时机身倾翻。

　　压缩主机和动力部分布置在罐体上方的防护壳体内。黑色外壳并非单纯装饰件，其曲面轮廓包裹电机、泵头和散热气流通道，既减少运动部件外露，也能引导冷却风经过高温缸体和散热翅片。泵头通过管路与罐体相连，进排气路径上设置止回、泄压和压力控制元件，使罐内压力达到上限后机组卸载，低于下限时重新启动。压力表和调压旋钮布置在操作者容易观察和触及的位置，出口快换接头位于侧前方，接通气动软管时不需要绕到机身背面。

　　管路走向在模型中体现得比较明确：金属硬管负责固定段连接，靠近振动源和拆装位置采用短软管或接头过渡，以吸收泵头运行时的微幅振动，避免刚性管路长期受交变应力而松动。罐体上的排水口位于低位，便于定期排出压缩空气冷凝水；安全阀接口保留在压力腔体可控位置，用于超压保护。扶手采用弯管成型，红色杆件从罐体侧部向上延伸，既满足推拉高度，也在泵体外侧形成简易防护边界。

　　从外形尺寸与安装边界看，这类设备的设计重点不是追求最小体积，而是在容量、机动性和维护空间之间取得平衡。罐体直径影响整机最低高度和稳定性，长度决定储气容积；上部壳体最高点需要纳入搬运、车门进出和电梯转运的校核范围。轮径过小会降低跨越线缆、门槛和工地碎料的能力，轮径过大则抬升重心并增加成本，因此模型中采用小尺寸实芯轮配合低位罐体，使转场灵活性与停放稳定性兼顾。

　　结构建模时，罐体、封头、支腿、轮架、扶手、泵头、电机外壳、压力表、接头和护罩需要分层装配。罐体属于承压件，外形虽然简单，但接口位置、焊缝区域、支座贴合面和附件安装座要保持准确；轮架与罐体连接区应考虑支反力和冲击载荷，不能只按外观曲面处理。上部泵组与罐体之间的支撑件要预留减振垫位置，管路接头处保留扳手空间，后盖和侧罩需要满足拆装时不拆卸主要管路的维护要求。

　　实际选型时，使用者通常关注稳定输出压力、连续工作时间、罐体缓冲能力和现场移动便利性。该结构把储气、压缩、控制、调节、输出和移动功能集中在一个紧凑平台上，适合作为低压气动工具的独立供气源。三维设计阶段若进一步细化，可补充气管包络、脚轮回转范围、扶手受力方向、维护开门角度以及地面障碍通过间隙，从而让模型不仅用于外观展示，也能服务于结构校核、装配工艺和现场布置判断。
