双叶简易罗茨压缩设备结构设计

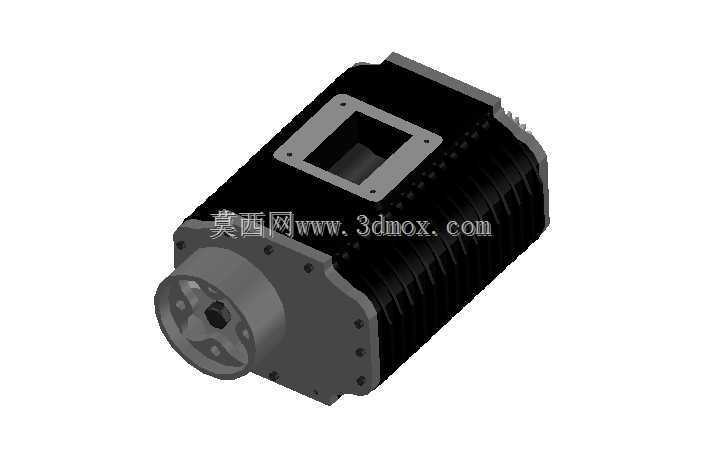

　　在化工粉体气力输送、污水处理曝气、冶金高炉送风这类对无油洁净压缩气体有刚性需求的工况里，罗茨式压缩设备始终是核心动力单元，不同于螺杆式设备依赖啮合间隙实现内压缩的逻辑，这类双叶结构的罗茨设备依靠两个同步反向旋转的叶型转子，在缸体内部形成封闭容积变化完成气体抽吸与增压，输出风压稳定、气流脉动可控，尤其适配低压大流量的连续作业场景。从结构设计逻辑来看，这款双叶简易罗茨压缩设备的建模优先考虑了现场安装的适配性，主体缸体采用带散热鳍片的一体式铸造结构，鳍片沿轴向均匀排布，不需要额外加装外置散热套就能满足连续8小时满负荷运行的散热需求，避免了分体式水套结构带来的密封点泄漏风险。缸体顶部预留的方形法兰接口为进气端，

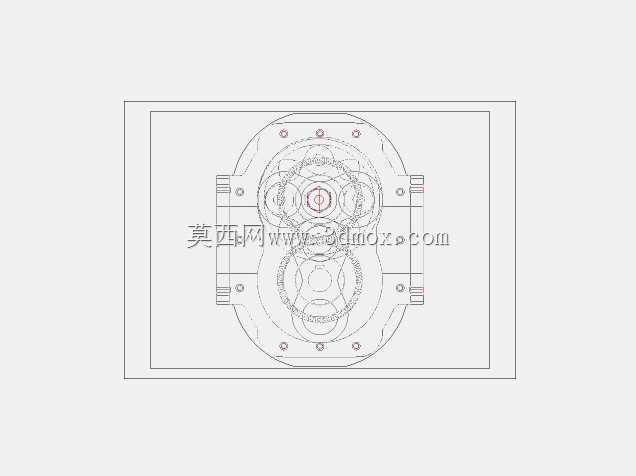

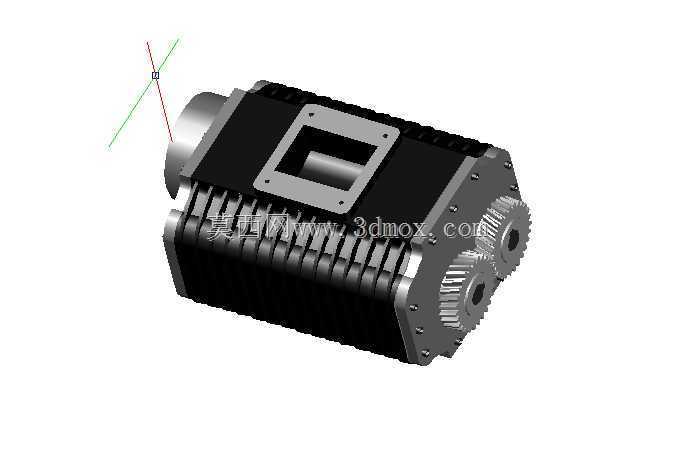

　　法兰面加工有密封槽与螺栓定位孔，可直接对接现场的进气管道或者消音过滤组件，不需要额外制作转接法兰，减少现场安装的配管工作量；缸体侧端伸出的轴伸端为动力输入位，配套的端盖集成了轴承座与密封腔，可直接安装标准深沟球轴承与骨架油封，密封腔预留了注油通道，日常维护时不需要拆解端盖就能完成润滑脂补充。转子部分采用渐开线叶型设计，两个转子的型线在啮合过程中始终保持0.12-0.18mm的均匀间隙，既不会出现转子碰擦导致的卡滞故障，也不会因为间隙过大造成气体回流、容积效率下降；转子与主轴采用过盈配合加平键定位的连接方式，相比一体式锻造转子，加工难度更低，后期如果转子出现磨损，只需要单独更换转子部件即可，不需要连同主轴一起报废，降低运维成本。

　　安装边界方面，设备底部预留了四个对称分布的地脚安装孔，孔位间距按照通用罗茨设备的安装底座标准设计，可直接适配市面上多数常规的罗茨机安装支架，不需要重新打孔制作底座；设备整体轴向长度控制在适配15kW以下四级电机直连的尺寸范围内，不需要额外加装皮带轮减速机构，直连传动的效率比皮带传动高8%左右，同时也减少了皮带张紧维护的工作量。在实际工况适配中，这类简易结构的双叶罗茨设备更偏向中小流量的应用场景，比如小型污水处理站的曝气供氧、粮食加工线的谷物气力输送、小型化工生产线的惰性气体循环增压，相比三叶罗茨设备，双叶结构的加工精度要求更低，制造成本更可控，在压力不超过50kPa的工况下，运行稳定性完全能满足生产需求。

　　建模过程中对所有配合面的公差都做了匹配设定，端盖与缸体的配合面采用H7/h6的间隙配合，轴承位与轴承外圈采用J7的过渡配合，转子与轴的配合采用H7/s6的过盈配合，所有螺栓孔的位置度公差控制在0.2mm以内，确保加工后可以直接完成装配，不需要二次配作。另外在进出气口的流道设计上，做了圆弧过渡处理，避免直角流道造成的气流阻力增大与气动噪声，在额定转速下运行时，设备的气流噪声比直角流道结构低5dB左右，不需要额外加装大尺寸消音器就能满足车间噪声管控要求。端盖外侧的轴伸端预留了联轴器安装位，可直接匹配弹性柱销联轴器，安装时的同轴度公差要求控制在0.1mm以内，能有效抵消电机与主机运行时的微小振动，避免轴承承受额外的径向力，延长轴承使用寿命。缸体的散热鳍片高度经过核算，在环境温度40℃的工况下，连续运行时缸体表面温度不会超过75℃，不会出现因为过热导致转子间隙变化、引发卡滞的问题。
