可3D打印模块化园艺手工具套装设计

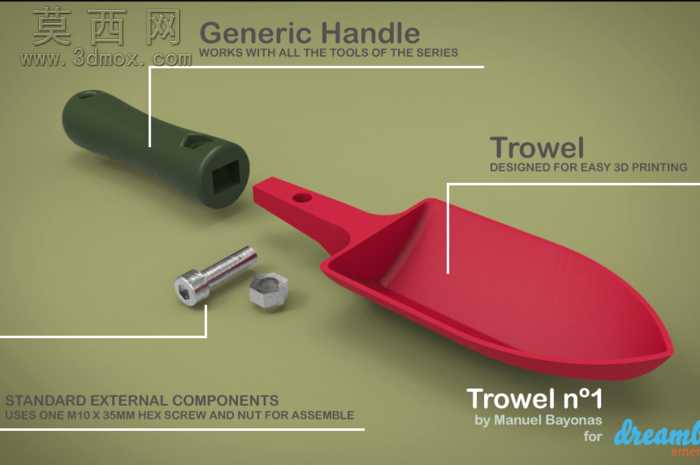

本套园艺工具采用模块化设计思路完成三维建模，核心围绕通用快换手柄与多类型工作头的适配结构展开，适配桌面级FDM3D打印的生产工艺要求，无需复杂支撑即可完成各部件打印成型。建模阶段首先完成通用手柄的结构设计：手柄整体采用符合人体工学的弧形曲面造型，握持区域做了防滑纹理的细节处理，手柄端部设计有标准方形快接插孔，插孔内部做了加强筋结构提升连接强度，同时预留了标准五金件的安装位，可搭配通用M10规格的外六角螺丝与螺母完成工作头的锁紧固定，无需定制特殊连接件，大幅降低打印后的组装难度。工作头部分首先完成窄型移植手铲的建模：铲头采用尖弧造型，边缘做了适度加厚处理避免打印后出现翘边变形，铲头与手柄连接的柄部做了与手柄插孔匹配的方形插舌，插舌上预留对应螺丝穿过的通孔，铲面做了微凹的盛土曲面，曲面厚度均匀控制在2mm，既保证使用时的结构强度，又能减少打印耗材的用量。整套模型的材质渲染区分明确：手柄部分采用哑光深绿色工程塑料质感，模拟玻纤增强PLA耗材的打印效果，表面做细微的层纹质感还原真实3D打印成品的外观特征；手铲工作头采用亮红色哑光塑料质感，突出不同功能部件的视觉区分；配套的标准螺丝与螺母采用金属镀铬质感，还原标准五金件的金属光泽与表面细节。设计过程中充分考虑3D打印的工艺限制，所有部件均避免大角度悬空结构，打印时无需添加大量支撑，仅需普通桌面级3D打印机即可完成全部部件制作，组装完成后可满足家庭园艺中移苗、松土、挖坑等基础作业需求，后续还可拓展更多不同功能的工作头，通过同一手柄实现快速替换，提升工具的通用性与实用性。
