适配通用手柄的3D打印园艺耙子设计

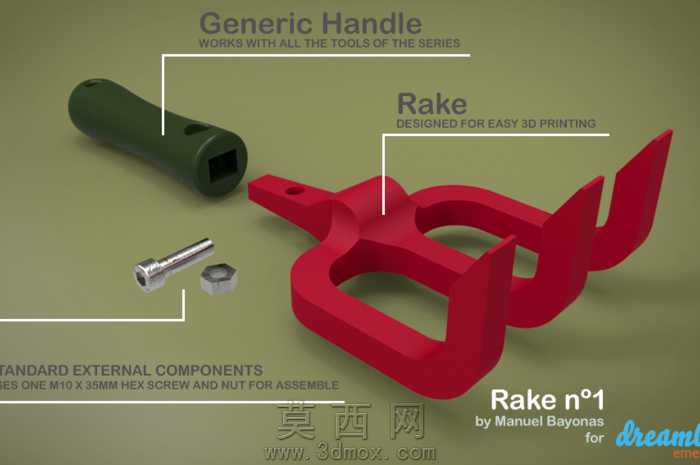

这款园艺耙子是面向家庭3D打印场景打造的园艺工具系统组件，整体建模围绕易打印、易装配、通用适配的核心思路展开。建模阶段采用实体建模逻辑构建耙体主体，首先梳理耙体的功能分区：前端为三齿作业端，齿部做了等距排布与弧度优化，每个耙齿的截面采用上窄下宽的渐变结构，既保证耙取土壤时的结构强度，又避免打印过程中出现大角度悬空，无需额外添加支撑即可完成FDM工艺打印；中部为握持受力的框型结构，采用闭合环形的镂空设计，在降低打印耗材用量的同时，通过环形受力结构分散使用时的握持应力，避免长期受力出现结构断裂；后端为快装连接接口，接口尺寸严格匹配同系列通用手柄的方孔安装位，接口处预留了标准M10螺丝的贯穿安装孔位，孔位公差控制在0.2mm范围内，可直接搭配市售标准M10×35mm外六角螺丝与螺母完成锁固，无需额外进行孔位二次加工。材质设定上，耙体主体适配常规PLA、PETG等家用3D打印常用耗材，渲染时采用哑光磨砂红的塑料材质表现耙体，还原FDM打印件的细微层纹质感；配套的通用手柄采用深绿色哑光橡塑材质，模拟浸塑手柄的防滑触感；标准紧固件部分采用金属拉丝材质，还原镀锌螺丝螺母的金属光泽，不同部件的材质区分清晰，直观呈现各组件的装配关系。结构设计上充分考虑3D打印的工艺特性，所有打印面均做了圆角过渡处理，无尖锐直角结构，避免打印过程中出现应力集中导致的翘边问题；耙体整体壁厚统一设置为2.5mm，兼顾结构强度与打印效率，打印时无需调整特殊参数，使用常规0.4mm喷嘴、0.2mm层厚即可顺利完成制作。装配逻辑采用模块化设计，耙体作为独立可替换作业头，可与同系列的其他园艺作业头共用同一支通用手柄，用户仅需通过标准紧固件即可快速更换不同作业端头，大幅降低多工具的制作成本与收纳空间，适配家庭园艺的松土、耙整落叶、平整盆土等轻量作业场景。
