快装式管道对接夹持固定结构设计

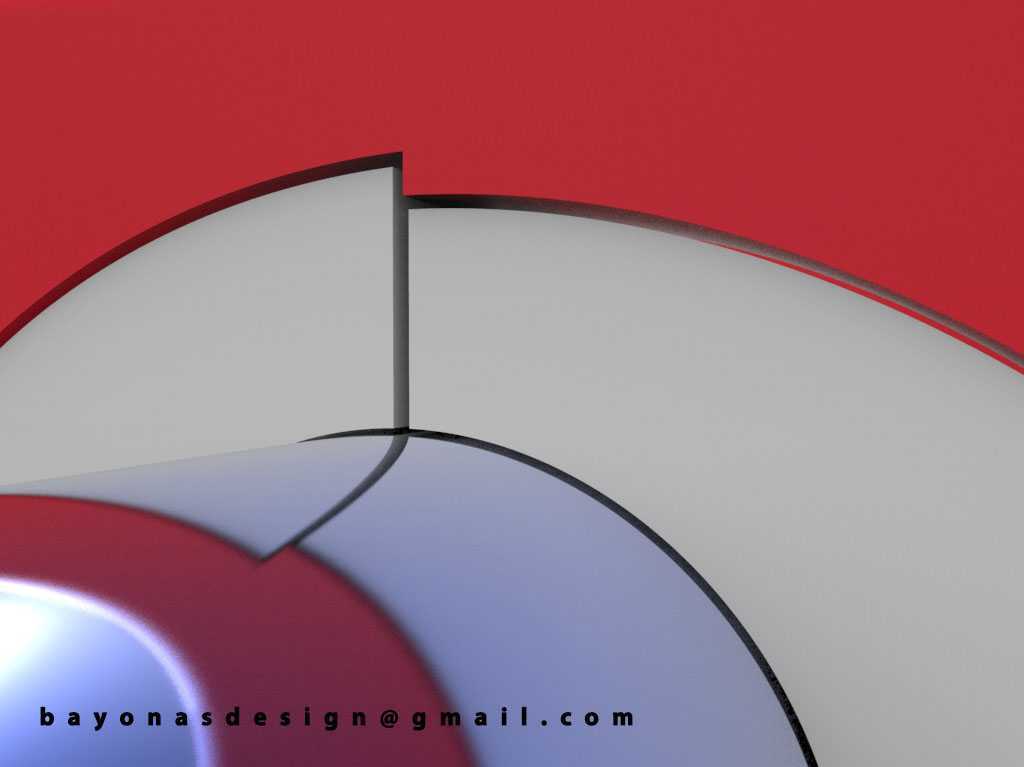

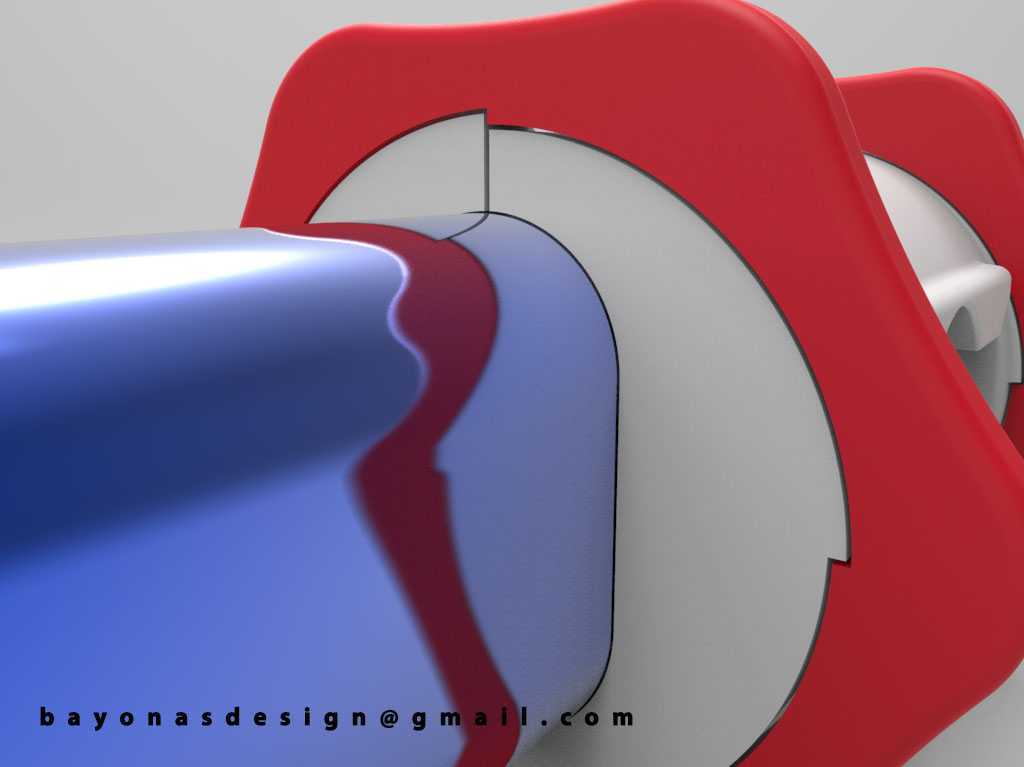

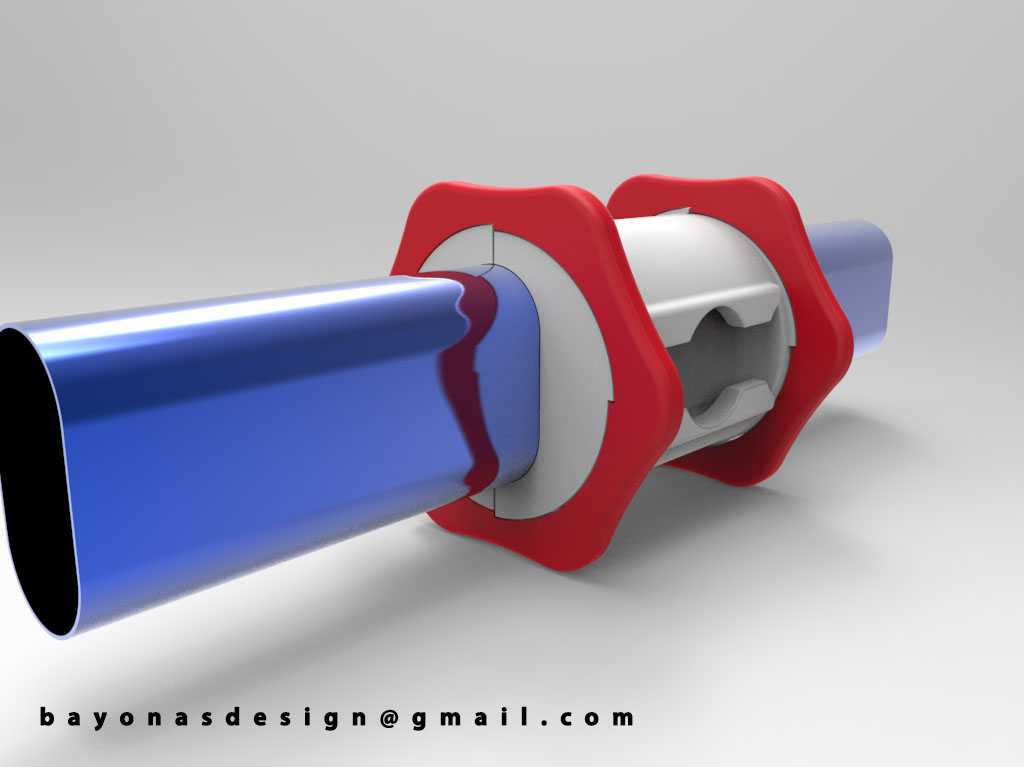

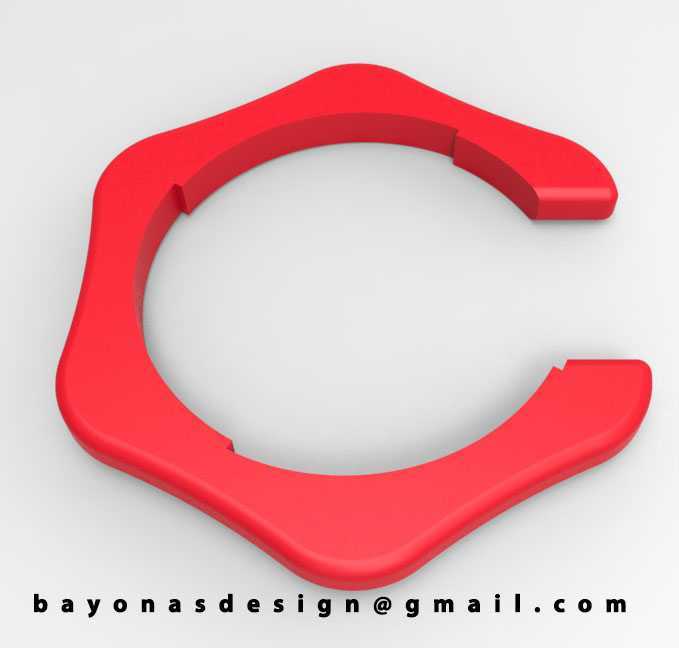

在民用给排水、小型气动管路布设、家装水电改造以及低压流体输送的现场作业场景里，管路临时对接、快速固定的需求一直存在，传统的管箍对接需要拧动多颗螺栓，狭小空间内操作扳手施展不开，热熔对接又需要携带专用设备，临时接驳、后期拆改都要耗费不少工时，这款快装夹持结构就是针对这类痛点做的优化设计。从结构功能上看，该部件不需要额外辅助工具，手动旋拧两侧的红色星形握持翼即可完成锁紧与释放，星形的外缘做了多道圆弧凸起，戴劳保手套操作时也不会打滑，转动过程中不需要太大的握持力，单手就能完成操作，适配现场快速作业的需求。内部的白色衬套做了对称的内凹卡槽，对接时两根管道的端头可以直接卡入卡槽定位，不需要额外做标记对齐，衬套与管道外壁的接触面做了微幅的过盈设计，锁紧后可以形成足够的静摩擦力，避免管路受轴向拉力时脱开，同时衬套采用的是有一定形变能力的材质，能适配一定公差范围内的同规格管道，不需要严格控制管道外径的加工精度，降低了对接件的选型门槛。设计过程中优先考虑了安装边界的适配性，整体结构沿管道轴向的总长度控制在较短范围内，在管路排布密集、相邻管道间距较小的场景下也能顺利安装，不会和周边的管路、固定支架产生干涉；径向的最大尺寸就是两侧握持翼的外轮廓，安装后不会过多占用管路周边的空间，后续做管路保温层包裹时也不需要额外裁切保温材料适配部件外形。两侧的红色握持翼和中间的衬套采用分体式装配结构，部件损坏时可以单独更换磨损的零件，不需要整体报废，降低后期维护成本。实际使用时，只需要将两根需要对接的管道分别从两端插入结构内，推到卡槽定位位置后，手动转动两侧的握持翼，带动内部的锁紧结构收拢，就能将两根管道牢牢固定在同一条轴线上，对接完成后可以承受一定的管路内压与轴向拉拽力，满足低压流体输送场景的使用要求；需要拆改管路时，反向旋拧握持翼即可释放锁紧力，直接拔出管道就能完成拆解，不需要破坏管道本身的结构，拆下来的夹持件还可以重复使用，适配临时管路搭建、频繁改线的作业场景。
