模块化车载电力设备方舱结构设计

　　这套三维结构围绕长条形车载电力设备承载平台展开，主体采用方舱式钢框架思路，将设备容纳、人员检修、侧向进出和顶部维护集中在一个可整体运输的箱体内。平台外观接近标准集装箱轮廓，但内部并非普通载货空间，而是按电力设备安装、布线、通风和检修通道进行分区，适合临时供电、工程现场配电、移动变电站外围承载以及工业项目快速部署等场景。

结构主体由底架、侧墙骨架、顶部框架、端部门洞和外翻登车平台组成。底架承担整机重量和运输冲击载荷，纵向主梁与横向支承梁形成连续承载网格，设备安装点可沿梁系布置，避免将重载直接落在薄板或非承重区域。侧墙采用密集立柱与横向杆件构成框架，外侧可根据防护等级补装蒙皮、百叶、检修门或保温层；

　　当前模型保留了较多格栅式结构，能够直观看到内部层架、通道和设备占位关系，也便于在方案阶段校核人员视线、气流组织和维护空间。

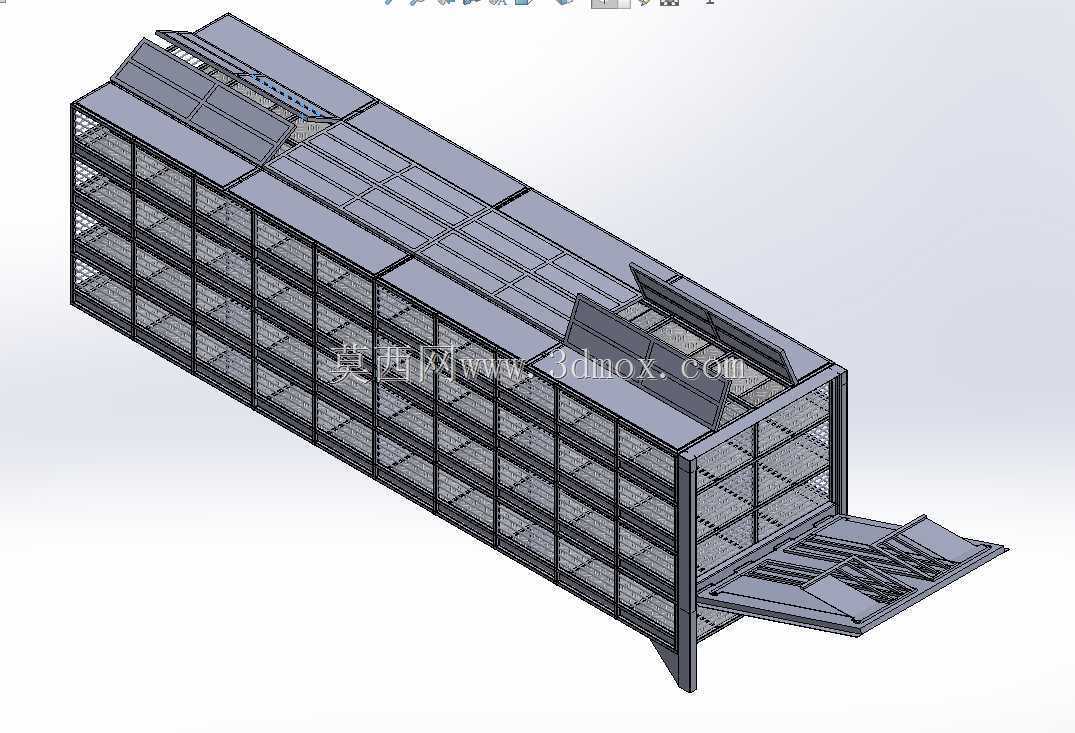

端部设置大尺寸开口及向下翻折的坡道板，坡道板通过铰链与底架连接，展开后形成人员或小型工具车进入舱内的过渡通道。坡道表面带有防滑条和导向结构，两侧保留支撑与限位构造，收起时可作为端门或封板的一部分，减少运输过程中的外伸件。该设计重点不在复杂曲面，而在开口区域的刚度补强：门洞周边立柱、上横梁和底梁需要形成封闭传力路径，防止叉车转运、车辆颠簸或坡道承载时引起门框变形。

舱内沿长度方向布置多层设备架和检修走道，

　　架体与主框架之间通过螺栓或焊接节点连接，既可以固定电力模块，也能为电缆桥架、接地排、照明线路和通风管道预留安装面。顶部多块可开启或可拆卸的盖板对应下方设备维护区，盖板下方设置加强肋和支承边梁，满足人员登顶作业或吊具临时支撑的需求。顶部开口位置与内部大件设备的投影区域相匹配，方便后期将模块垂直吊入或吊出，不必拆除整段侧墙。

从安装边界看，整体长度远大于宽度和高度，运输状态下外形应控制在道路运输限界内；四角和底架侧部需要预留吊装、叉运或绑扎位置。设备布置时，重件应尽量靠近底架主梁并降低重心，避免集中在悬挑端；侧向开门和坡道展开范围内需保留作业半径，不能与相邻柜体、电缆卷盘或现场障碍物干涉。

　　舱内通道宽度、转弯空间和门板开启角度应结合实际运维工具校核，尤其是绝缘工具、检测仪器和备件小车的通行路径。

建模时将框架、层架、门板、坡道、铰链和顶部盖板分层次表达，能够同时服务于结构评审和加工下料。框架杆件可优先采用标准矩形管或型钢，节点位置通过加强板、角撑和连接板分散应力；外露运动件则需要考虑限位、锁止和防误开结构。通风区域若配置百叶或风机，应与内部发热设备形成稳定进排风路径；防尘、防雨和防小动物进入的要求可在蒙皮和开口附件中补充。

该方案的价值在于把分散的电力设备安装工作前移到工厂预制阶段，现场只需完成就位、接线和调试，减少露天作业对进度的影响。结构设计上兼顾集装箱运输的便利性与电力舱的可维护性，框架清晰、开口明确、扩展接口充足，适合作为移动电力平台、临时配电舱或工程车载设备舱的基础结构方案继续深化。
