12V嵌入式车载附件插座结构设计

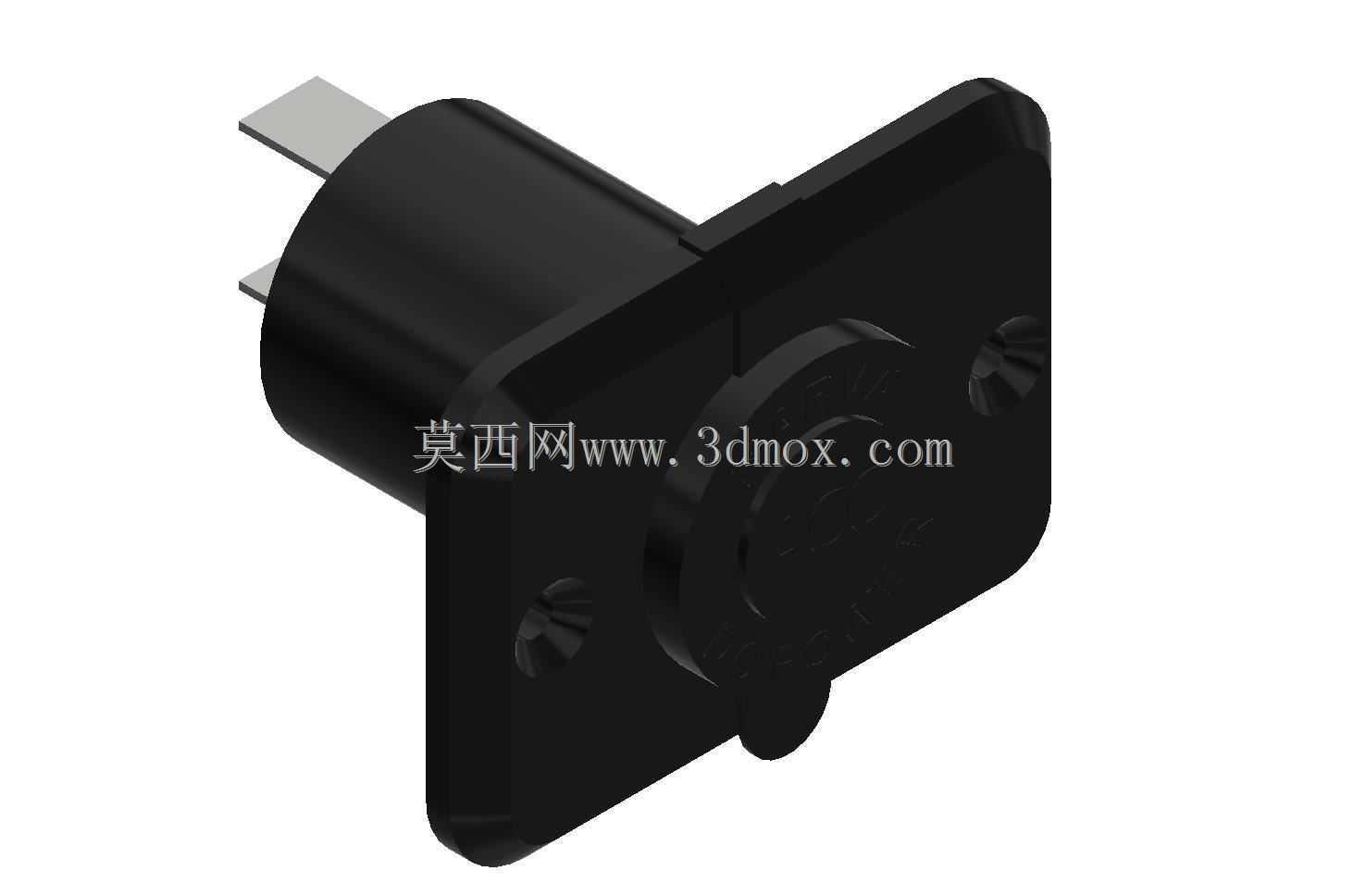

　　在休闲车、改装特种作业车辆的车载供电系统搭建中，这类嵌入式低压附件插座是舱内供电支路的核心接驳部件，主要承担12V直流供电回路的外接取电功能，适配车载充气泵、便携照明、车载冷藏箱、小型检修工具等常规车载低压用电设备的接驳需求，相比明装插座，嵌入式结构能够完全贴合舱体内壁安装，不会突出安装面形成磕碰风险，也能避免车辆行驶过程中颠簸剐蹭导致的接口松动、壳体破损问题。从结构设计逻辑来看，这款插座采用法兰式安装基座，安装面板为带圆角的矩形结构，两个对称分布的沉头安装孔位适配M3规格的盘头螺丝固定，安装时仅需在舱体面板上开出对应尺寸的矩形安装孔，将插座主体从面板外侧推入，从背面锁紧螺丝即可完成固定，安装孔的公差预留控制在0.2mm范围内，

　　既能够保证安装时的推入顺畅度，也能避免间隙过大导致的安装后晃动问题。插座的插合端采用两扁插结构，插片厚度为0.8mm，宽度为6.3mm，属于车载低压系统通用的接插规格，插片根部做了圆弧过渡处理，能够减少插片与基座连接位置的应力集中，避免车辆长期颠簸振动导致插片从基座中松脱，插片与内部导电铜件采用铆压连接，接触电阻控制在5毫欧以内，能够承载10A以内的持续直流电流，满足常规车载小功率设备的供电需求。基座主体采用阻燃PA66材质注塑成型，表面做哑光磨砂处理，材料耐温范围覆盖-40℃到120℃，能够适应车辆户外停放时的高低温环境变化，不会出现夏季暴晒后壳体变形、冬季低温脆裂的问题。插座正面的防护盖采用一体铰接结构，

　　未插合状态下防护盖能够完全覆盖插接口，避免舱内清洁时的水渍、灰尘进入接口内部造成接触不良，防护盖边缘做了凸起的抠手位，方便用户单手操作开启。从安装边界来看，插座嵌入面板后的内部纵深为32mm，安装面板后方需要预留至少35mm的布线空间，接线端采用插片式接线结构，适配常规6.3mm规格的冷压端子，接线完成后可以套热缩管做绝缘防护，避免车辆行驶过程中线束晃动造成的短路风险。在实际选型应用中，这类插座通常布置在休闲车的乘员舱侧壁、后备箱侧围、操作台侧面等位置，安装位置需要避开座椅调节行程、行李堆放的挤压区域，同时布线时需要将供电回路与车载信号线束分开布设，避免低压供电回路的电流波动对车载信号设备造成干扰。

　　建模过程中需要重点关注安装法兰的厚度尺寸，法兰厚度控制在2.5mm，既能够保证安装后的结构强度，也不会因为法兰过厚导致面板贴合不严密，插片的伸出长度为12mm，能够保证与对插接头的有效接触深度，避免车辆颠簸时接插松脱断电。另外，基座上的两个安装沉孔深度为1.5mm，锁紧螺丝后螺丝头部完全沉入沉孔内，不会突出安装面板表面，保证安装后外观的平整性。插座的铰接防护盖开合角度可以达到120度，插合插头时防护盖不会与插头本体产生干涉，同时铰接位置做了阻尼结构设计，车辆行驶过程中防护盖不会因为振动自行翻开，能够长期保持对接口的防护效果。
