商用立式花生酱研磨制浆设备结构

　　该设备面向烘焙花生、熟制坚果及高油脂物料的连续制浆作业，结构形式采用立式布置，将动力单元、研磨腔体、进料导流、出料收集和承托机架整合在同一框架内，适合小型食品作坊、现磨门店、调味品试验线以及中小型商业加工场景使用。整机的工作逻辑与普通厨房搅拌机有明显区别，其重点不在短时混合，而在通过稳定动力输出和研磨腔体内的剪切、挤压、摩擦作用，把烘烤后的花生逐步破碎、细化并形成连续、顺滑的酱体。

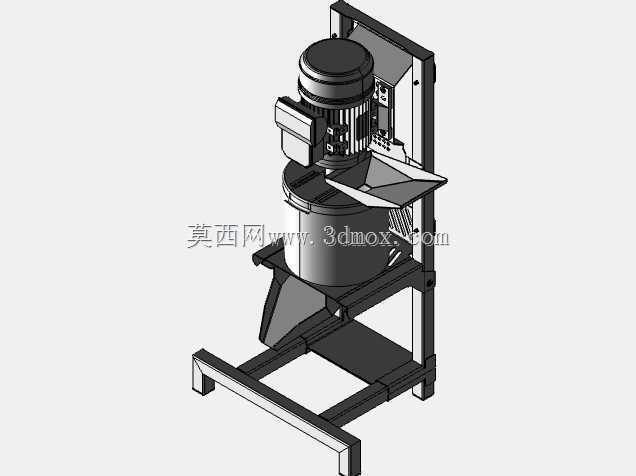

　　从现场布置角度看，设备上部为驱动电机及传动连接区域，中部为圆柱形研磨罐体，罐体上方设置倾斜进料导板，操作人员可将预处理后的花生批量倒入，物料依靠导板角度和自身重力进入研磨区域。下部支架采用方管或型钢焊接框架，支腿向外展开，形成较宽的支撑边界，以抵消电机启动、研磨负载波动和加料冲击带来的振动。框架底部保留横向连接杆，既提高抗扭刚度，也便于设备在平整地面上就位、调平和固定。

　　研磨主机部分的外形以圆筒腔体为核心，腔体与上部电机之间通过同轴传动结构连接。电机选型偏向工业连续运行需求，能够在高粘度物料研磨时维持较稳定的转速和扭矩。实际产线规划时，需要在电机周围预留检修空间，尤其是电机接线、散热罩、联轴器或带传动部位，不能被料斗、墙面或其他输送设备遮挡。设备上方应保留吊装或拆装高度，方便后期维护时提起驱动部件；后侧与墙面之间也应留出散热和清洁距离，避免油脂、粉尘在狭窄空间内积聚。

　　进料结构采用斜置料槽，料槽边缘向研磨腔入口延伸，能够减少人工舀料时的撒漏。对于花生这类含油量较高、经烘烤后脆性增强的物料，进料速度需要与研磨能力匹配；若一次性推入过多，腔体内阻力迅速升高，电机电流和振动都会增大。结构设计中，料槽与主机腔体的连接位置需要兼顾可拆卸性，便于在更换物料品种或停机清洗时拆开清理，避免花生残渣在缝隙中残留。

　　出料区域位于研磨腔体下方，酱体在细化后沿下部通道排出，可直接接入接料桶、输送泵或后续灌装工位。由于花生酱在常温下具有一定粘度，出料通道不宜设置过多急弯和窄缝，否则容易造成积料和排空困难。设备支架的高度设计应为接料容器留出足够空间，同时保证操作人员观察出料状态、取样检查细度和切换容器时不需要过度弯腰。若用于连续生产，可在出料端配置水平输送或灌装接口，但需要校核支架承载与振动隔离，避免外部设备的载荷直接作用在研磨腔体上。

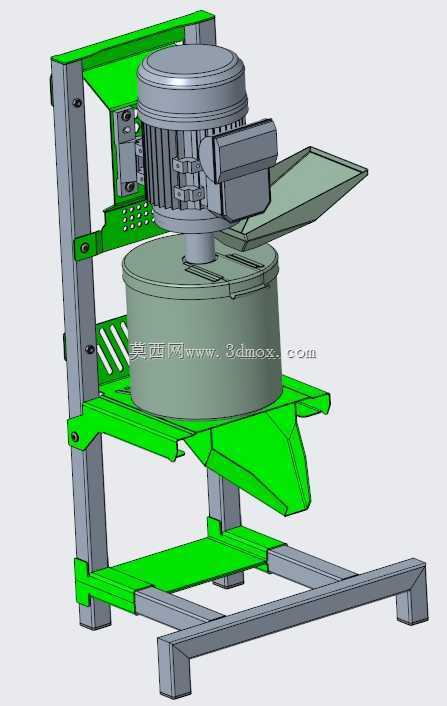

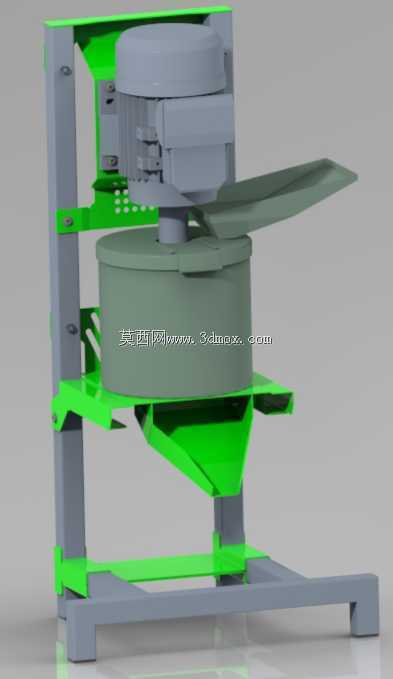

　　机架设计强调刚性与维护便利性。立式设备在研磨过程中会受到物料不均匀进入、颗粒硬度波动和电机转动带来的复合载荷，因此支腿、横梁和电机安装板之间需要形成稳定的传力路径。三维结构中可以看到电机背板与下部框架相连，侧板承担电机和腔体的定位作用；这类结构在建模时应重点检查安装板孔位、电机轴线、研磨腔中心线和机架支撑面的同轴与平行关系。若中心线偏斜，不仅会加速传动件磨损，还可能导致密封部位受力不均，出现渗油或酱体泄漏。

　　外形边界方面，该设备占地相对紧凑，但高度方向尺寸较大，属于窄高型立式机械。车间布置时不能只按底座投影计算空间，还需考虑上部电机维护高度、侧向料斗加料空间、前方出料容器取放空间以及后方清洁通道。设备就位地面应平整坚实，若长期在商业门店或作坊内使用，建议在支腿下方设置减振垫或可调脚杯，以降低研磨振动向地面传递。对于需要频繁移动的场景，则应在不削弱框架刚度的前提下重新评估脚轮配置，不能简单在原支腿上加装小直径脚轮。

　　从结构建模角度看，这类设备的核心不是复杂曲面，而是动力、腔体、料斗和机架之间的装配关系。模型需要准确表达电机外轮廓、散热筋、接线盒位置、筒体直径、法兰连接、料槽倾角、支腿跨度和底部横梁高度，以便在选型阶段判断操作动线和安装边界。对于食品加工用途，实际工程中还会进一步关注与物料接触部位的表面处理、圆角过渡、拆卸清洗方式和密封结构；三维布局阶段提前预留这些结构空间，能够减少后续从样机到量产设备时的干涉返工。

　　整体而言，该研磨制浆设备以立式电机直驱或近直驱布局为基础，通过高位驱动、中部研磨、低位出料和框架承托形成连续加工路径。它既保留了小型设备占地面积小、操作直接的优点，又通过工业级电机和刚性机架满足商业制酱的稳定运行需求。结构设计时应围绕进料顺畅、研磨稳定、出料易收集、清洗维护方便和机架减振五个方面展开，使设备在小批量门店加工与连续化调味品生产之间都具备较好的适配能力。
