斜顶带视窗支脚式工业密封操作箱体结构

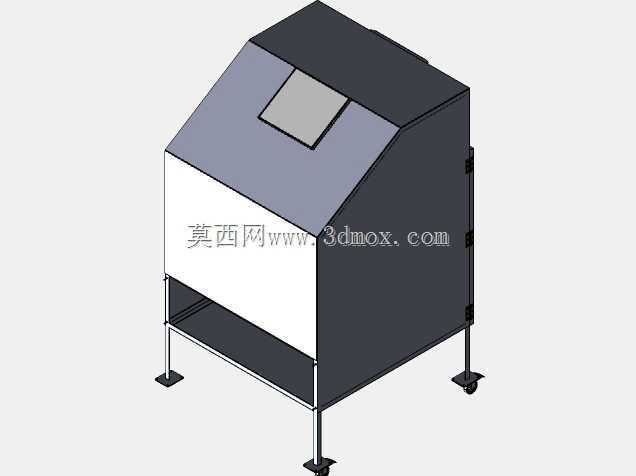

　　这款斜顶结构的密封操作箱体，在工业现场的应用场景覆盖了车间工位工件处理、小型工件表面加工、实验室密闭操作等多个对粉尘、飞溅物有隔离要求的作业环节，区别于常规平顶柜体，斜向顶面的设计首先解决了车间落尘、加工飞溅碎屑在顶面堆积的问题，倾斜角度设置在32度左右，落至顶面的碎屑、粉尘会沿斜面自然滑落，不会在顶面长期积留，减少日常清洁维护的工作量，同时也避免了平顶柜体容易被操作人员随手放置工具、杂物，造成顶面压痕、杂物掉落砸伤周边人员的隐患。顶面嵌入的方形透明视窗采用内嵌式安装结构，视窗与顶面钣金的接缝处设置了密封胶条安装位，既可以从箱体外部直接观察内部作业状态，又不会破坏整体的密封性能，视窗选用的安装结构为压条嵌入式，后期更换视窗板材不需要拆解整个顶面，只需要拆卸周边压条即可完成维护，适配现场快速检修的需求。

　　箱体主体采用框架加蒙皮的钣金结构，内部框架为折弯型材焊接成型，外部蒙皮为冷轧钢板折弯拼接，正面设置了整面的可开启操作门，门体与框架的贴合面预留了整圈密封胶条的安装槽，关闭后可以实现对内部空间的有效隔离，防止内部作业产生的粉尘、飞溅碎屑向外扩散，也能避免外部环境的水汽、粉尘进入箱体内部影响作业精度。箱体底部采用四支可调节支撑脚结构，其中后侧两支支撑脚底部配置了万向脚轮，前侧两支为固定防滑支撑脚，日常作业时调整前侧支撑脚的高度，让四个支撑点均匀受力，保证箱体放置的稳定性，需要移位调整位置时，只需要将箱体向前倾斜，让后侧两个脚轮受力，即可轻松推动箱体转移位置，不需要额外调用吊装或者搬运设备，适配车间内工位灵活调整的需求。

　　从安装边界来看，这款箱体的整体占地尺寸控制在1.2米长、0.9米宽的范围内，底部支撑脚的高度调节行程为150毫米，可以根据现场地面的平整度调整整体高度，保证箱体放置水平，避免内部放置的设备因为倾斜出现运行偏差。箱体后侧的蒙皮上预留了标准的线缆过孔、通风接口安装位，过孔位置配置了橡胶护圈，防止穿线时划伤线缆绝缘层，通风接口可以对接外部的排风管道，将内部作业产生的废气、粉尘直接抽排到车间除尘系统中，不需要在现场额外进行开孔加工，减少现场安装的工作量。

　　设计过程中针对箱体的结构强度做了针对性优化，底部框架的型材厚度选用2.0毫米的冷轧板折弯成型，支撑脚与框架的连接位置加焊了三角形加强筋，保证箱体在满载内部设备的情况下，整体框架不会出现变形，侧面蒙皮采用1.2毫米冷轧板折弯，折弯边设置了向内的翻边结构，既提升了蒙皮自身的结构刚度，减少薄钢板容易出现的共振异响，也让蒙皮与内部框架的连接螺丝可以隐藏在翻边内侧，外部看不到外露的螺丝头，提升整体外观的整洁度。斜顶与箱体主体的连接位置采用满焊焊接后打磨平整的工艺，避免接缝位置出现缝隙漏尘，焊接完成后整体做磷化喷塑处理，提升表面的耐磨、防腐蚀性能，适配车间多粉尘、偶尔有液体飞溅的使用环境。

　　在实际使用中，这类箱体可以作为小型喷砂机、工件静电植绒、小件涂覆等作业的承载壳体，内部预留了设备安装的螺孔位，操作人员只需要将对应的作业主机固定在箱体内部的安装平台上，接好线缆与排风管道即可投入使用，不需要自行制作外防护结构，大幅缩短现场设备搭建的周期。视窗的位置刚好对应操作人员站立时的视线高度，不需要弯腰或者垫脚就可以清晰观察内部的作业状态，操作门的开启角度设置为180度，门体打开后可以完全贴靠在箱体侧面，不会占用箱体前方的操作空间，方便操作人员取放内部的工件、进行设备调试。
