太阳能系统用12V直流电池充电器结构

　　在离网光伏供电系统的搭建环节中，直流侧的充电管理单元是连接光伏组件与储能电池组的核心衔接部件，本次呈现的这款12V直列电池充电器，正是针对中小型离网太阳能应用场景开发的配套充电装置。从实际落地场景来看，这类充电器普遍应用在户用离网光伏储能系统、户外光伏供电监控点位、小型太阳能照明供电回路、便携光伏储能备用电源等场景中，承担着将光伏侧输出的不稳定直流电能经过调压、整流、限流处理后，稳定输送给12V规格铅酸或磷酸铁锂电池组的作用，避免充电电压波动对电池寿命造成损伤，同时也能防止电池过充引发的安全隐患。

　　从产品功能特性来看，这款充电器采用直列式的电路布局，内部集成了过压保护、过流保护、反接保护、温度补偿等基础充电保护功能，能够适配常规12V阀控式铅酸电池的三阶段充电逻辑，即初期恒流快充、中期恒压充、后期浮充维护的完整充电流程，无需额外外接充电控制模块即可独立完成充电过程管控。外壳采用阻燃ABS工程塑料注塑成型，表面做了细微的磨砂纹理处理，既可以提升户外使用时的耐候性，减少紫外线照射带来的外壳老化脆化问题，也能避免日常安装运维过程中表面残留指纹、污渍影响外观，同时塑料外壳的绝缘特性也能有效降低内部电路与外部安装支架导通引发的漏电风险。

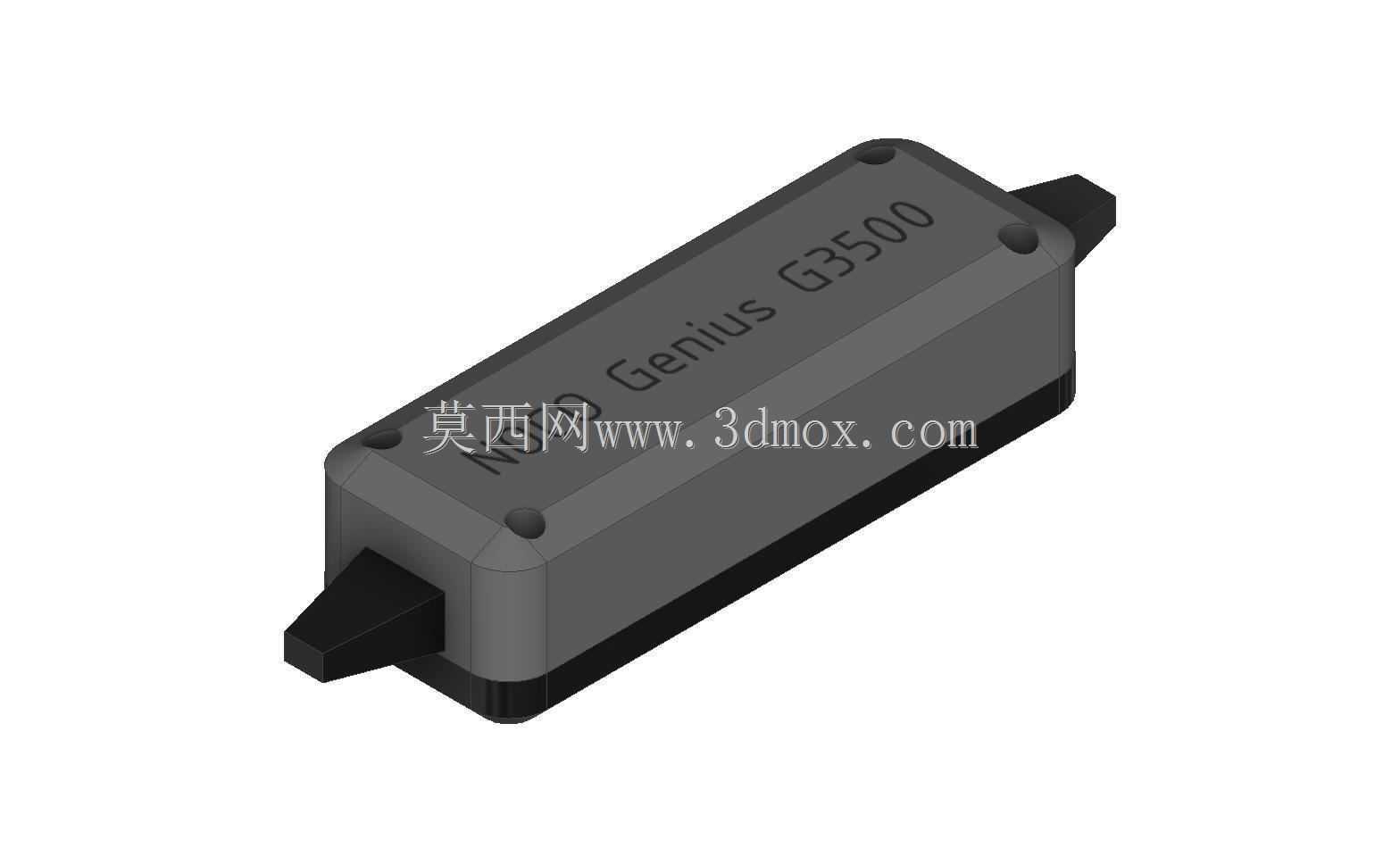

　　在设计思路上，这款充电器优先考虑了户外安装的便捷性与环境适应性，整体采用长条形的方正造型，两端突出的安装接脚预留了标准的固定孔位，既可以通过自攻螺丝直接固定在光伏控制柜的内部安装导轨上，也可以配合扎带固定在户外设备杆的侧壁上，不需要额外定制复杂的安装支架。外壳上下盖采用卡扣加超声波焊接的密封工艺，接缝处做了错位止口设计，能够达到IP65级别的防尘防水能力，即使在户外多尘、短时淋雨的环境下也能稳定工作，不会因为水汽、粉尘侵入内部造成电路短路。外壳顶面采用阴刻工艺标注了产品型号标识，标识不会因为长期户外使用出现磨损脱落，方便后期运维过程中快速识别设备型号与参数。

　　从外形尺寸与安装边界来看，这款充电器整体长度控制在120mm左右，宽度45mm，高度28mm，整体体积小巧，不会占用过多的控制柜内部安装空间，两端接脚的中心距为100mm，适配市面上通用的小型电气安装孔位标准，安装时只需要在固定面预留两个对应间距的M4螺丝孔即可完成固定，接线端采用内凹式的接线端子设计，接线完成后端子部分不会突出外壳轮廓，避免安装过程中接线端子与周边金属部件发生触碰短路。外壳四个边角做了R3的圆角过渡处理，既可以避免安装过程中尖锐边角划伤操作人员，也能减少应力集中，提升外壳的抗冲击能力，即使在运输、安装过程中发生轻微磕碰也不会出现外壳开裂的问题。

　　在实际选型适配过程中，这类直列式充电器不需要复杂的参数调试，只需要确认适配的电池电压等级为12V，光伏侧输入电压在允许范围内即可直接接入使用，对于小型太阳能系统的集成商来说，可以大幅减少现场调试的工作量，降低系统搭建的技术门槛。建模过程中完全参照实物的竣工测量尺寸进行还原，外壳的分模线位置、安装接脚的倒角细节、顶面标识的字体比例都与实物保持一致，既可以用于光伏系统集成方案的三维布局演示，也可以作为控制柜内部结构设计时的干涉检查参考，帮助设计人员在方案阶段就准确预判设备安装所需的空间，避免后期生产装配时出现部件干涉、安装空间不足的问题。
