教学演示用反铲挖掘臂结构造型

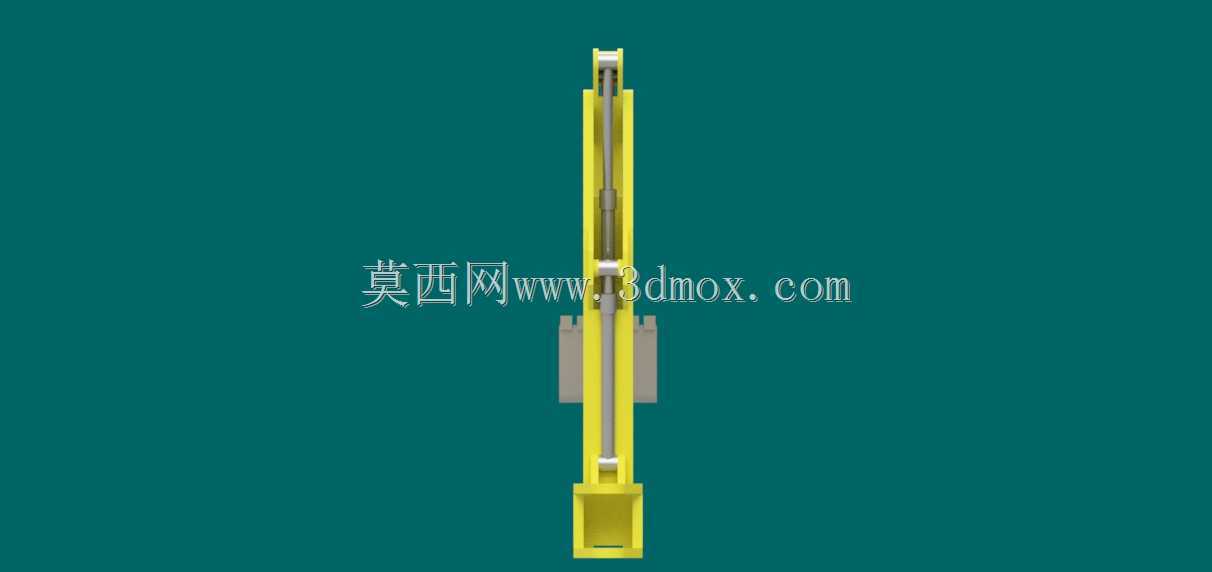

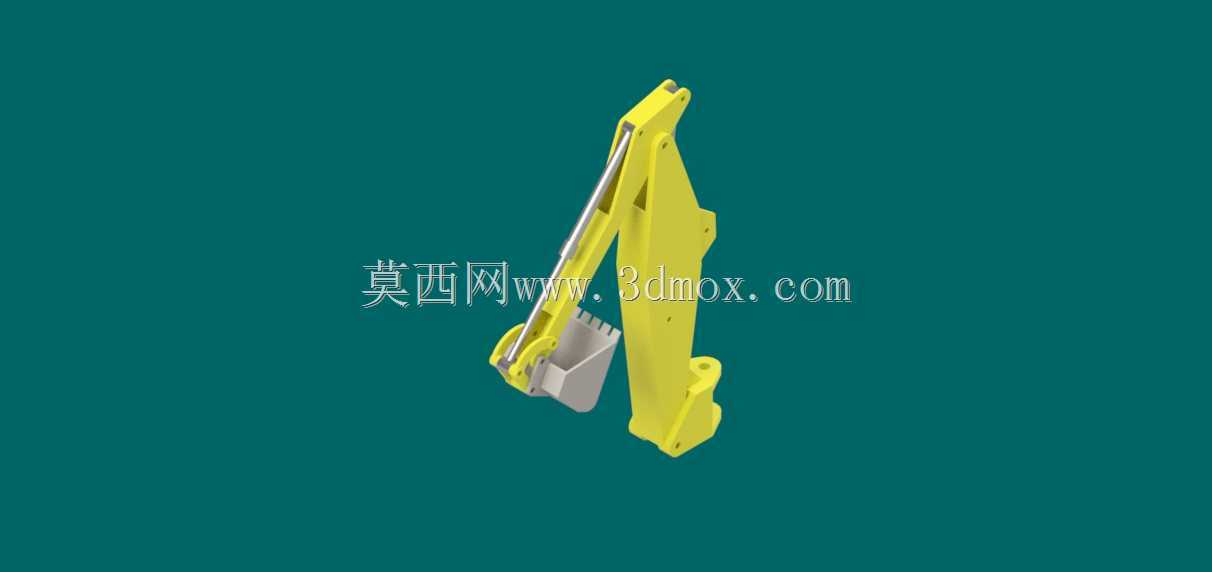

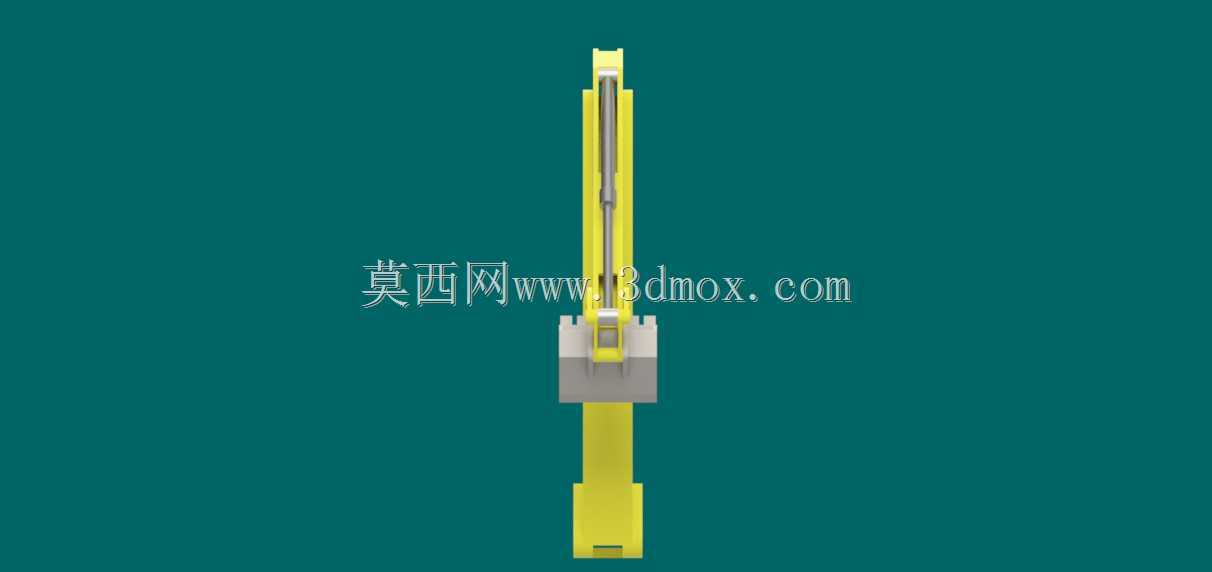

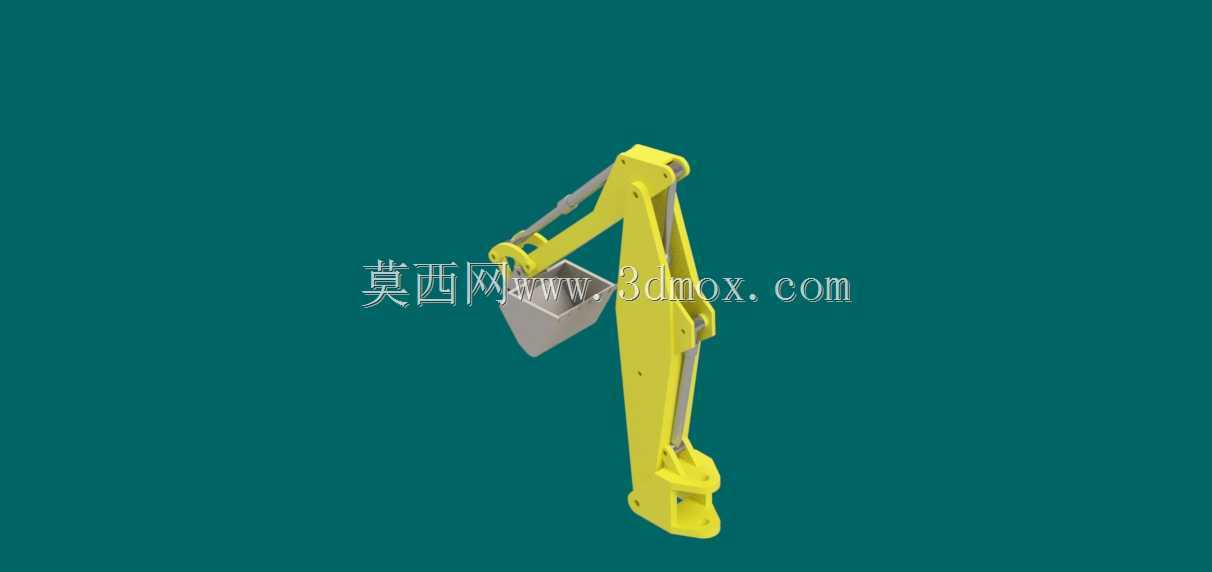

　　这套反铲挖掘臂造型面向工程机械教学、结构认知和机构演示场景，主体呈现挖掘机工作装置中最典型的铰接臂形态。模型没有把整机底盘、回转平台和液压系统全部展开，而是将视觉重点放在动臂、斗杆、铲斗以及各连接铰点上，便于观察者理解反铲作业时“抬升—收斗—挖掘—卸料”的动作链条。对于课堂讲解、职业培训或方案汇报来说，这种简化方式能够减少无关部件干扰，让注意力集中在工作半径、铰点布置和杆件姿态变化上。

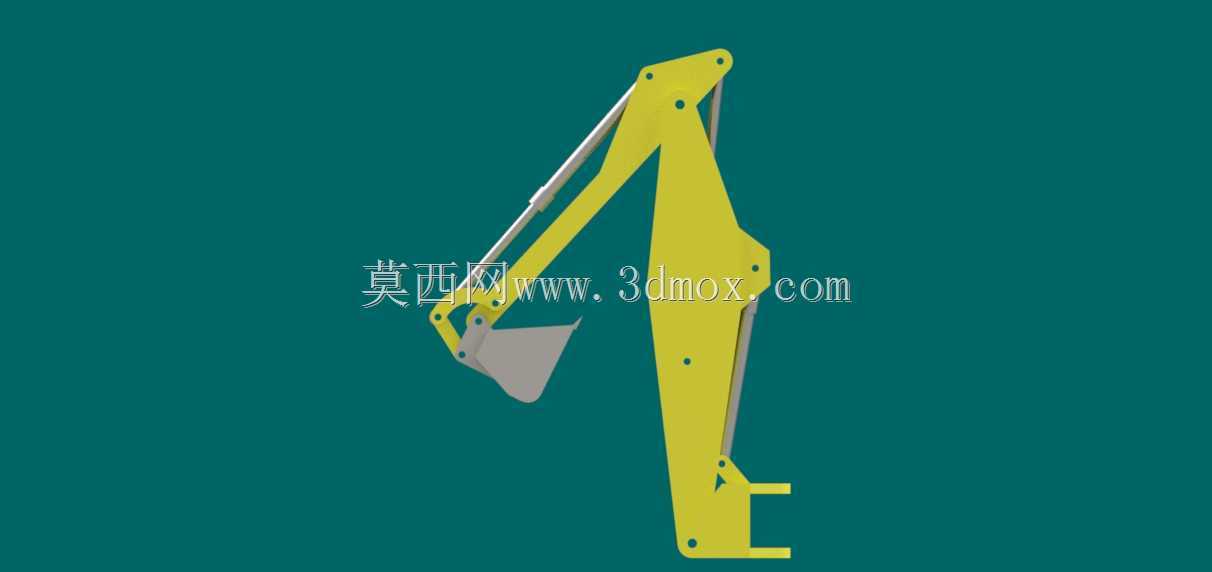

　　从实际用途看，反铲装置常用于土方开挖、沟槽修整、基坑清理、散料装卸和轻型破碎作业。动臂承担主要举升和支撑，斗杆负责调整铲斗与机身之间的距离，铲斗则直接接触土壤、砂石或其他物料。三者通过销轴串联，形成多自由度平面连杆机构。模型中黄色主体杆件与灰色铲斗形成明显区分，铰接位置以圆形节点表达，能够直观看到各段杆件的相对转动关系。若用于教学，可配合动作分解说明：动臂升降决定挖掘高度和深度，斗杆收放控制切入位置，铲斗翻转完成装料与卸料。

　　设计思路上，该造型强调轮廓比例和机构关系，而非复杂内部细节。动臂采用弯折式外形，靠近机身的一端较宽，向斗杆方向逐渐过渡，这种形态符合真实挖掘臂在受力传递上的基本逻辑：根部承受较大弯矩，需要更强的截面和支撑；前端连接斗杆处则兼顾动作灵活性。斗杆作为中间连杆，长度和倾角直接影响最大挖掘距离、卸载高度以及铲斗可达范围。铲斗部分保留了斗唇、斗背和连接耳板的基本轮廓，能够表现切削、装载和回转卸料时的空间姿态。

　　在结构表达方面，各铰点是理解设备功能的关键。动臂与斗杆、斗杆与铲斗、铲斗与连杆机构之间的销轴中心，决定了机构运动轨迹。实际工程设计中，铰点位置不能只按外观排布，需要结合液压缸行程、连杆传动角、铲斗转角和作业包络线反复校核。若铰点间距不合理，可能出现挖掘力不足、斗杆收展受限、铲斗翻转角度不够或机构干涉等问题。该教学模型虽然以外观演示为主，但其杆件比例和节点位置仍保留了反铲工作装置的基本特征，可作为进一步建立参数化机构的基础。

　　外形尺寸与安装边界需要结合使用目标判断。若仅作为展示模型，应保证动臂抬起、斗杆收回和铲斗翻转时不与地面、支架或演示台发生碰撞；若延伸为可运动仿真，则要明确各销轴轴线方向，通常铰接轴平行布置，使主要挖掘动作在同一平面内完成。动臂根部的安装接口需要预留与回转平台或前支架连接的空间，铰点周围应保留销轴装配、润滑维护和杆件摆动的余量。铲斗处于最低挖掘位置时，斗齿前缘与臂架下方的安全间隙也应纳入边界检查，避免姿态极限处出现穿透或干涉。

　　从建模实践角度，搭建此类结构时宜先确定铰点中心线和各杆件长度，再围绕中心线生成臂体轮廓。动臂、斗杆和铲斗分别建立独立零件，可在装配环境中通过销轴约束检查运动关系。侧板、加强筋、耳板和铰点衬套等细节可根据教学深度逐步增加；若用于渲染展示，则应保持外形连续、比例协调和颜色分区清晰。模型中臂架采用高可见度黄色，铲斗采用耐磨件常见的灰色，这种色彩处理也符合工程机械现场识别习惯。

　　在工程应用中，反铲臂的性能不只取决于单件强度，还取决于液压驱动力与连杆几何的匹配。动臂油缸、斗杆油缸和铲斗油缸通过伸缩改变杆件夹角，油缸推力经过连杆放大后转化为斗齿挖掘力。教学演示时，可以借助该造型说明不同姿态下力臂变化：同样的油缸推力，在铰点夹角和传动角不同时，实际挖掘力会有明显差异。靠近地面深挖时，机构应保证斗齿具有足够切入力；高位卸料时，则要关注铲斗翻转角和物料洒落方向。

　　整体来看，该造型适合作为工程机械入门教学、机构运动讲解、展览演示和三维装配练习的对象。它以简洁几何语言还原反铲挖掘臂的主要形态，把复杂设备中最具代表性的工作装置单独呈现出来。后续若继续深化，可补充油缸、销轴、连杆、铲斗齿和安装支座，并通过运动仿真检查最大挖掘深度、最大卸载高度、最小回转间隙以及各极限姿态下的干涉情况，从而从外观展示进一步过渡到工程设计验证。
