土壤钻孔作业用螺旋钻具结构设计

　　在农林种植、岩土勘察、小型地基施工的作业场景里，螺旋钻是适配浅层土壤钻孔的核心作业部件，区别于硬质岩层钻进的冲击类钻具，这类螺旋结构的钻具专门针对松散至中等硬度的土层作业设计，作业过程中不需要额外的冲洗介质排渣，依靠螺旋叶片的旋转推送就能把切削下来的土壤顺着叶片导程持续输送到孔外，作业效率在浅层孔施工场景里比传统人工挖孔高出数倍，也不会出现泥浆污染作业面的问题。

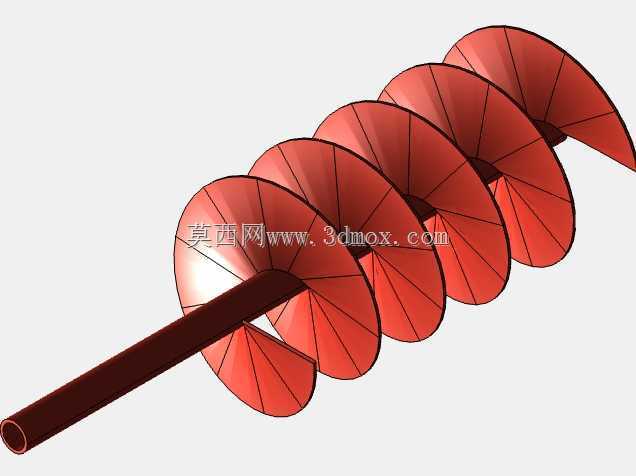

　　从结构设计逻辑来看，这款螺旋钻的核心分为中心杆与螺旋叶片两个主体部分，中心杆采用空心圆管结构，相比同直径的实心杆体，在保证抗扭强度满足作业扭矩要求的前提下，能大幅降低整体自重，减少钻机输出端的负载冗余，空心内腔还可以根据作业需求加装通气或注液通道，适配特殊土质下的作业要求，比如在黏性过高的土层作业时，可通过内腔注入少量润滑介质降低土壤与叶片的粘附阻力。中心杆的连接端做了适配通用钻机输出轴的接口设计，安装边界匹配多数小型手持钻机、挂载式农用钻机的输出轴尺寸，不需要额外加工转接件就能完成装夹，装夹段的长度经过扭矩校核，能避免大扭矩钻进时出现杆体打滑、脱落的问题。

　　螺旋叶片采用等导程的连续螺旋面设计，叶片的螺距参数经过土壤输送效率校核，既不会因为螺距过小导致排渣通道狭窄、土壤卡滞在叶片间隙，也不会因为螺距过大降低叶片对土壤的推送效率，叶片的外缘做了加厚耐磨处理，因为钻进过程中叶片外缘的线速度最高，和土壤中砂石颗粒的摩擦损耗最严重，加厚处理能大幅延长钻具的单次作业寿命，减少频繁更换钻具的停机时间。叶片与中心杆的连接采用满焊结构，焊接位置做了应力释放处理，避免钻进过程中遇到硬质土块、碎石卡滞时，焊缝位置出现应力集中导致叶片变形、开焊。叶片的表面做了光滑过渡处理，没有明显的焊接凸起或棱角，能降低土壤在叶片表面的粘附概率，尤其是在湿度较高的黏土层作业时，光滑的叶片表面能减少积泥，保证排渣通道始终通畅。

　　实际作业过程中，这款螺旋钻的钻进深度适配范围覆盖0.5米到3米的浅层钻孔需求，对应的钻孔直径由叶片外径决定，不同外径的钻具可以根据作业孔径需求快速更换，中心杆的同轴度公差控制在合理范围内，高速旋转时不会出现明显的径向跳动，既能保证钻孔的垂直度符合施工要求，也能减少钻机输出轴的径向负载，延长钻机轴承的使用寿命。在农用场景下，这类钻具可以完成果树施肥钻孔、苗木种植挖坑、光伏桩基础浅层钻孔的作业；在岩土勘察场景下，配合小型取土装置可以完成浅层土壤取样的钻孔作业；在市政施工场景里，也能用于路边护栏安装、标识牌桩基的浅层钻孔作业，不需要大型钻探设备进场，小型作业设备挂载就能完成施工，作业灵活性极强。

　　设计过程中针对不同土质的适配性也做了对应考量，比如针对沙质土层，叶片的导程做了针对性优化，避免沙粒在叶片间隙快速滑落导致排渣效率下降；针对黏质土层，叶片的表面倾角做了调整，减少黏土附着在叶片表面的概率，降低钻进阻力。钻具的整体动平衡经过校准，在额定转速下作业时的振动幅度控制在允许范围内，能降低操作人员手持作业时的疲劳感，也能减少设备振动带来的连接部件松动问题。钻具的入土端做了切削导向结构，最先接触土壤的端头部分做了硬化处理，能快速切入土层，同时起到定心作用，避免刚开始钻进时钻具出现偏移，保证钻孔位置的精度。
