紧凑型钻机张紧调节机构总成

　　这套紧凑型钻机配套的张紧调节机构，主要面向小型农用整地、浅孔钻探与园林养护类机具的传动系统维护场景。在田间碎石地、果园硬土层这类作业环境里，钻机传动带长期受交变载荷冲击，很容易出现松弛跳齿、传动打滑的问题，该机构就是为实时补偿皮带张紧力、维持传动效率而设计的核心功能部件。

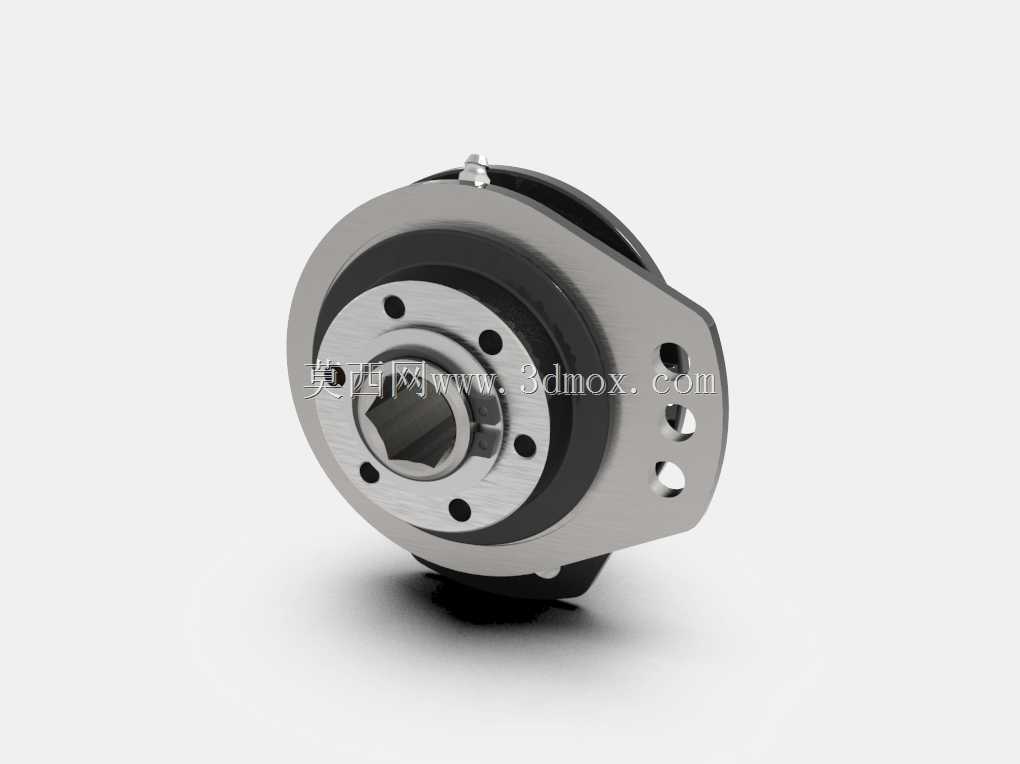

　　从结构组成来看，整套部件由冲压成型的弧形安装法兰座、圆柱螺旋压缩弹簧、带内六角孔的调节螺套、限位衬套以及连接销轴几部分构成。法兰座采用3mm厚低碳钢板冲压折弯成型，座体上预留了三个等距分布的安装通孔，孔位间距适配Land Pride系列800型钻机的机架安装面，安装时可直接通过螺栓固定在钻机侧板预设的安装位上，不需要额外焊接补强，现场拆装更换的效率很高。法兰座的弧形轮廓完全贴合钻机机架的圆弧侧壁，安装后不会和周边的护罩、传动轮发生运动干涉。

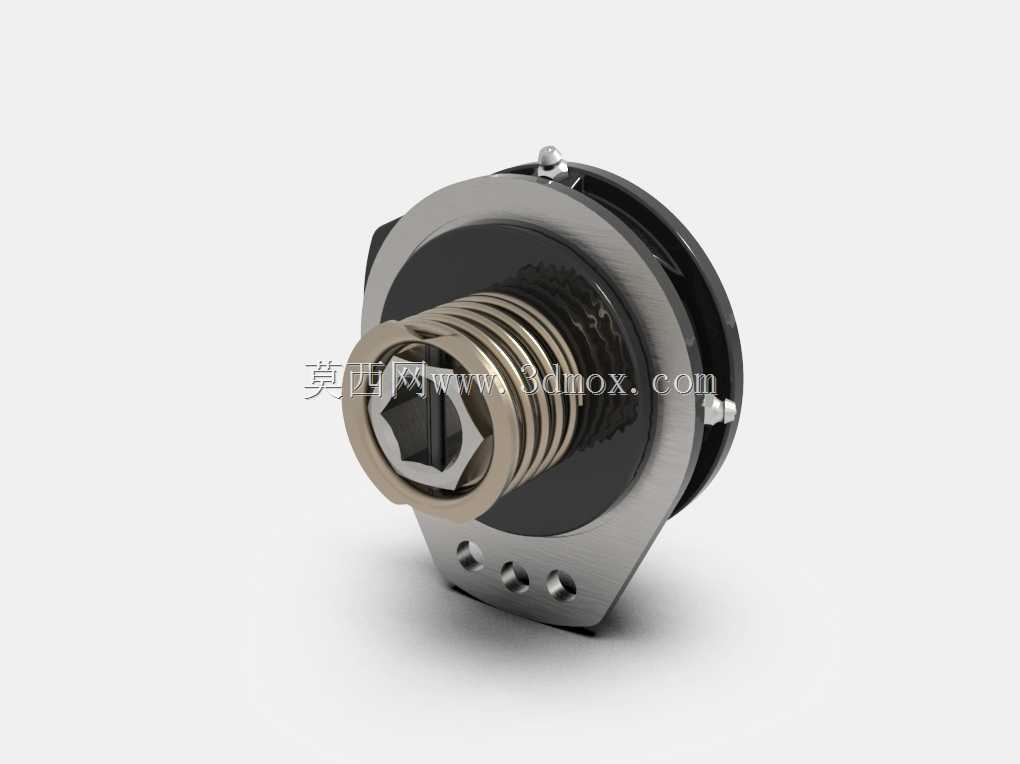

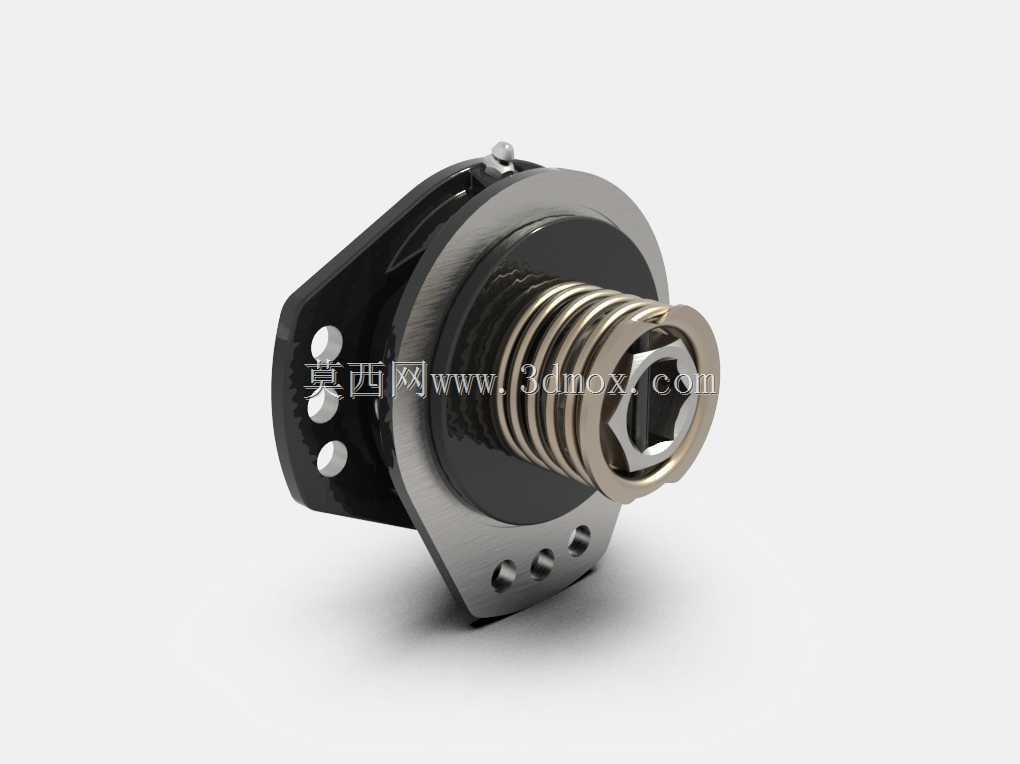

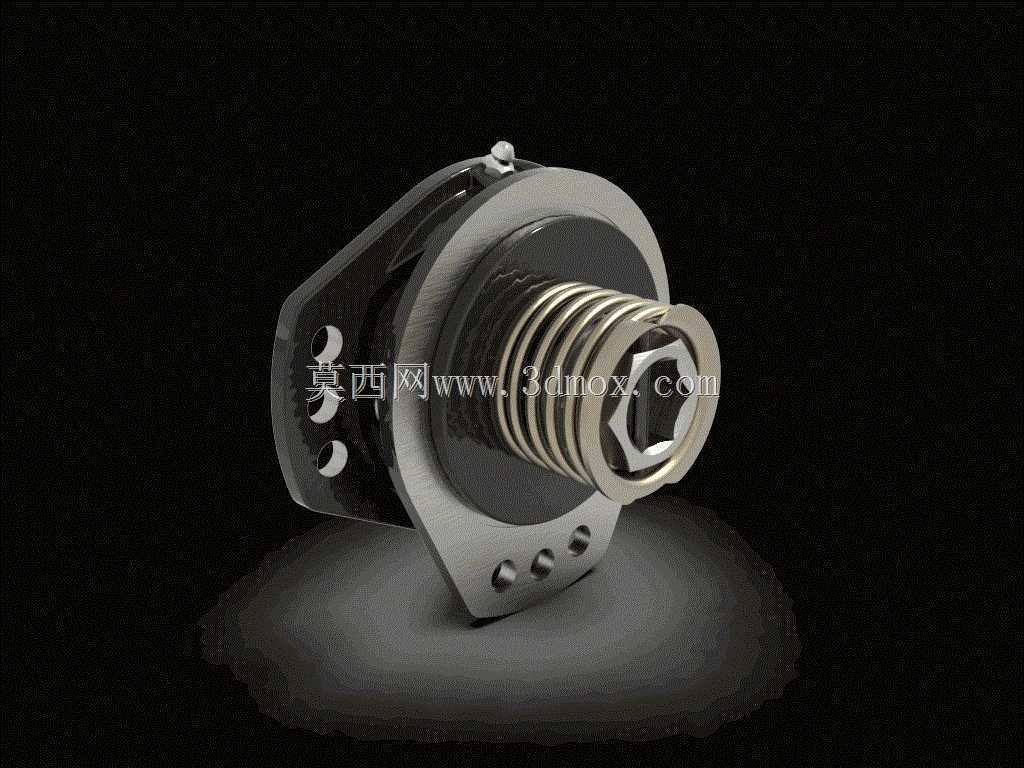

　　核心的张紧执行部分采用圆柱螺旋压缩弹簧作为弹性元件，弹簧选用65Mn弹簧钢卷制，丝径、圈数经过匹配计算，自由状态下弹簧预压缩量设定为8mm，工作行程范围内可提供120N到180N的稳定张紧力，既可以抵消皮带运转时的振动余量，又不会因为张紧力过大导致皮带轴承受额外的侧向载荷。弹簧外侧套装的金属衬套可以避免弹簧直接和调节螺套发生摩擦，长期往复运动时也不会出现弹簧偏磨、卡滞的问题。前端的调节螺套端部加工有标准内六角孔，现场调试时只用普通内六角扳手就可以旋转螺套，改变弹簧的预压缩量，以此适配不同磨损程度的传动皮带，当皮带使用一段时间出现伸长后，不需要拆卸整个机构，仅微调螺套进给量就能恢复额定张紧力，维护操作非常简便。

　　设计过程中首先要明确安装边界：整套机构沿弹簧轴向的总长度在自由状态下为142mm，最大压缩工作状态下长度为118mm，法兰安装座的宽度为96mm，安装孔中心距分别为42mm和36mm，在三维建模阶段需要提前核对钻机机架周边的轮系、护罩、油管的排布空间，保证张紧轮（该机构为张紧轮配套安装基座，实际使用时前端螺套位置会装配张紧惰轮）在整个摆动行程内，和传动皮带、机架侧壁的最小间隙不小于8mm，避免作业过程中碎石卡入或者运动剐蹭。

　　结构设计上特意把弹簧的受力轴线和法兰安装面的垂直度公差控制在0.2mm以内，避免弹簧受侧向偏载导致弹力不均；法兰座上的两个定位缺口可以在安装时快速卡入机架的定位凸台，安装过程中不需要人工长时间对位，降低了装配出错的概率。所有金属件都做了发黑防锈处理，适配田间高湿度、多泥浆的作业环境，长期露天停放也不容易出现锈蚀卡死的问题。

　　从实际使用反馈来看，这类张紧机构替代了传统的固定式张紧支架，不需要人工定期停机检查皮带松紧度，弹簧的自适应伸缩可以自动补偿皮带因为温度变化、磨损伸长带来的长度变化，让钻机的传动系统始终保持稳定的传动比，减少皮带掉带、断裂的故障概率，在小型农用钻机、园林打洞机的传动布局里应用非常广泛。建模时所有配合面的公差、弹簧的伸缩行程都按照实际装配关系做了约束，工程师可以直接在此基础上调整弹簧参数、安装孔位，快速适配不同吨位的小型钻探设备。
