立式制袋包装机成型料斗导料结构

　　该结构对应立式制袋充填包装机前端的膜料成型与物料导入环节，常见于颗粒、粉剂、膨化食品、小五金件等连续袋装生产线。整机工作时，平幅包装膜从牵引辊送出后绕过成型器肩部，被逐步弯折成圆筒状，纵向封口机构在膜材搭接位置完成热封，物料则从上方经导料通道落入正在成型的袋筒内，随后由横封牵引机构完成袋底封口、定长牵引、充填、切断等连续动作。

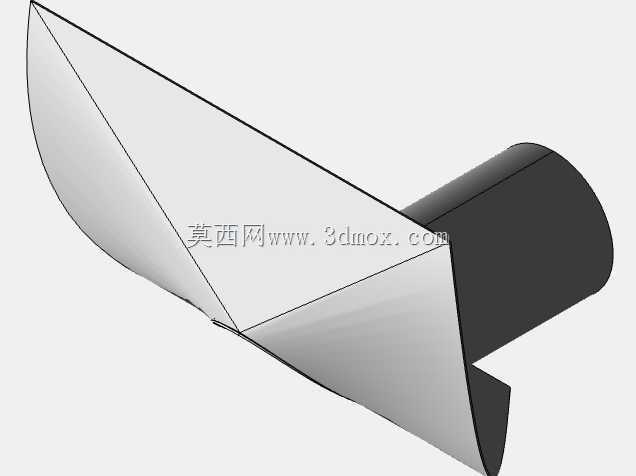

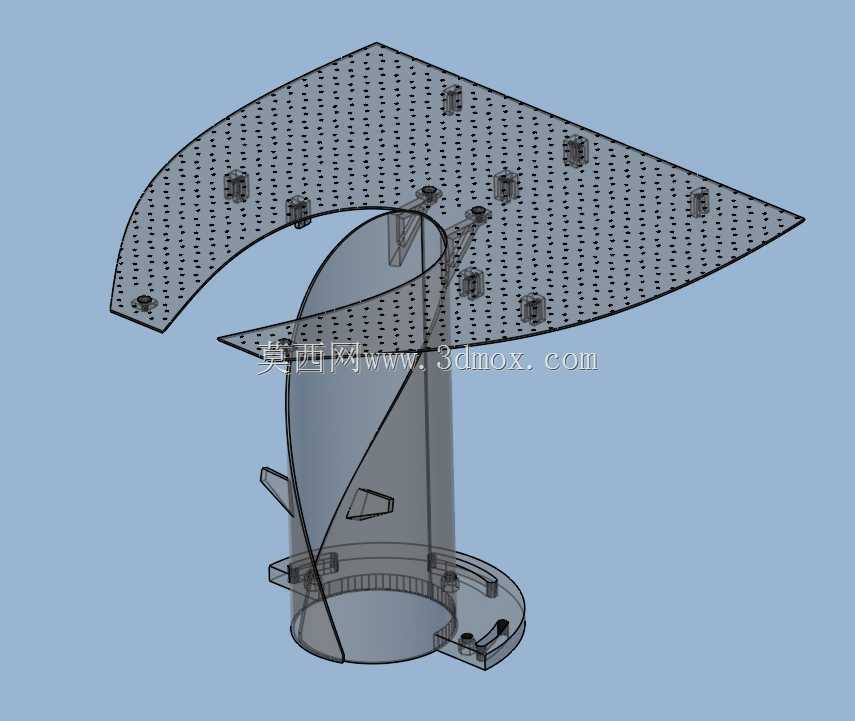

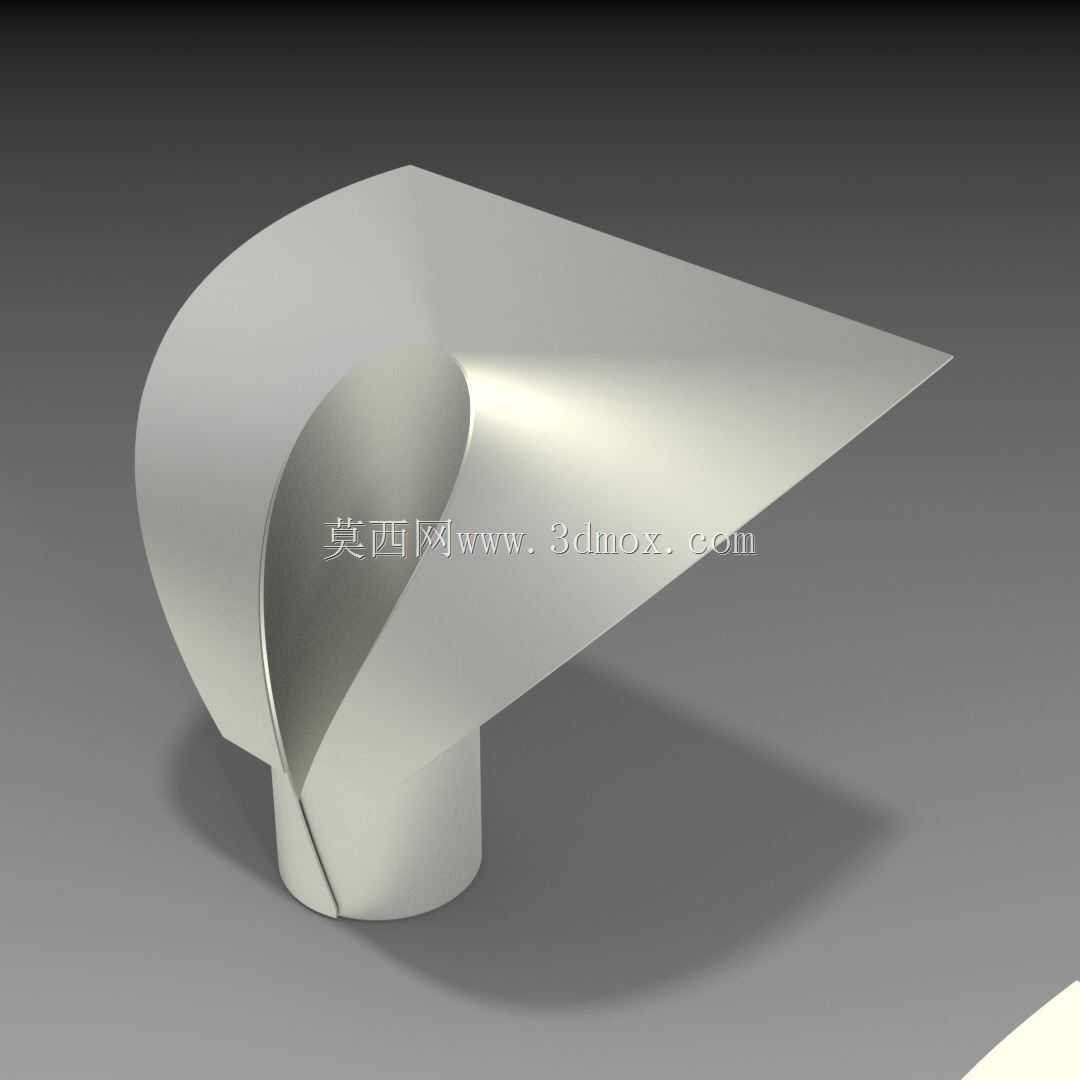

　　图中主体为典型的翻领式成型器与下料筒组合结构。上部展开面承担膜料由平面向筒形过渡的任务，曲面从宽幅平膜逐渐收束，两侧向中心翻折并汇合；下部圆柱段作为膜材包裹的基准面，同时兼作物料下落通道。该类零件的关键不在外观曲面是否光顺，而在于膜材经过肩部时各点的拉伸与摩擦状态是否均匀。若曲面过渡存在突变，包装膜在高速牵引下容易出现跑偏、褶皱、纵向封口错位或袋形不对称；若下料筒与膜筒间隙不合理，也会造成膜材阻力增大、牵引不稳。

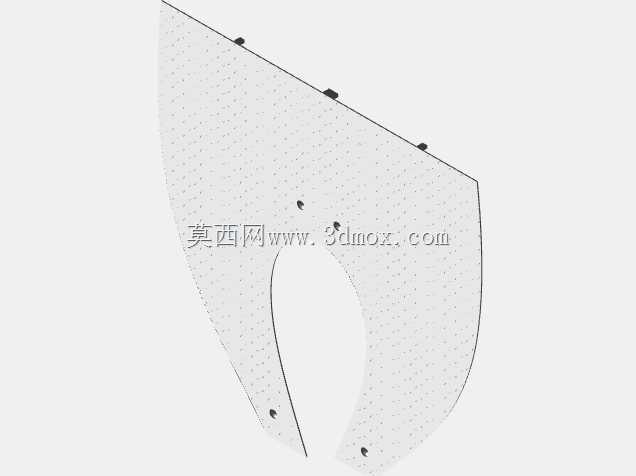

　　设计时通常先依据薄膜宽度确定成型筒周长，再结合袋宽、搭接量和纵封方式反推展开曲面。肩部需要将平面膜材平滑导向圆柱面，过渡区域应避免局部尖角和急剧曲率变化；三角插入区域约呈九十度布置，用于引导膜边翻转并形成稳定搭接。实际结构中，肩部常按多个分段进行拆分加工，以便在常规钣金条件下折弯、滚压或焊接成型，同时降低复杂曲面一次成型的难度。分段位置应避开膜材受力集中和频繁摩擦的区域，拼缝处需打磨平齐，防止划伤包装膜。

　　下部直筒段的外径决定袋筒成型尺寸，外壁应保持较高光洁度，减少膜材连续运行时的阻力。筒体内径则需兼顾物料通过性和落料稳定性：对于颗粒物料，通道应避免突然缩径造成搭桥；对于粉剂物料，还要考虑排气、粉尘外溢以及与计量螺杆或称量斗的衔接。直筒上端与曲面肩部的连接应保证切线连续，下端则需为纵封轮、横封模具和切刀留出运动空间，不能与牵引、封口机构发生干涉。

　　从安装边界看，该成型器一般固定在包装机主机墙板上方的调节支架上，位置需与膜卷中心线、牵引辊中心线、纵封器中心线保持一致。设备调试时，成型器高度、角度和左右位置都要可调，以适应不同膜宽、袋宽和物料特性。上部进料口需要与计量装置出料端对接，周边应预留检修空间，便于清洁残料、更换规格件和穿膜。结构外侧还需考虑防护罩、传感器及导膜杆的布置，保证操作人员穿膜时路径明确，运行时膜料不会与紧固件边缘接触。

　　在三维建模过程中，曲面部分应重点检查展开面与圆柱面之间的连续性、对称面偏差以及膜材包裹后的搭接位置。对拆分钣金件，需要结合板厚处理内外面关系，明确焊接、打磨和抛光要求；对与物料接触的区域，应减少台阶、死角和易积料缝隙。该结构虽然只是整机中的成型导料部件，但直接决定袋形外观、封口稳定性和高速运行能力，是立式制袋包装机中连接包装膜牵引、物料充填与封口切断的核心功能件。
