一次性杯叠杯套膜包装设备结构设计

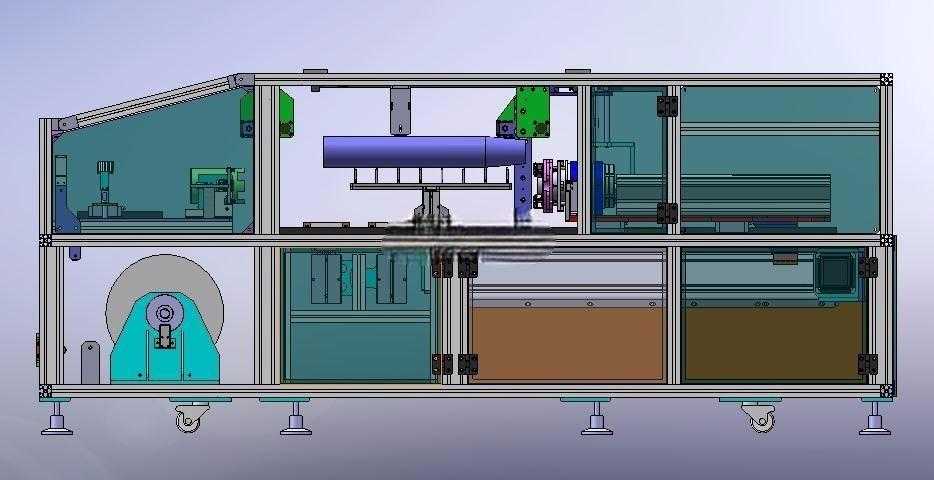

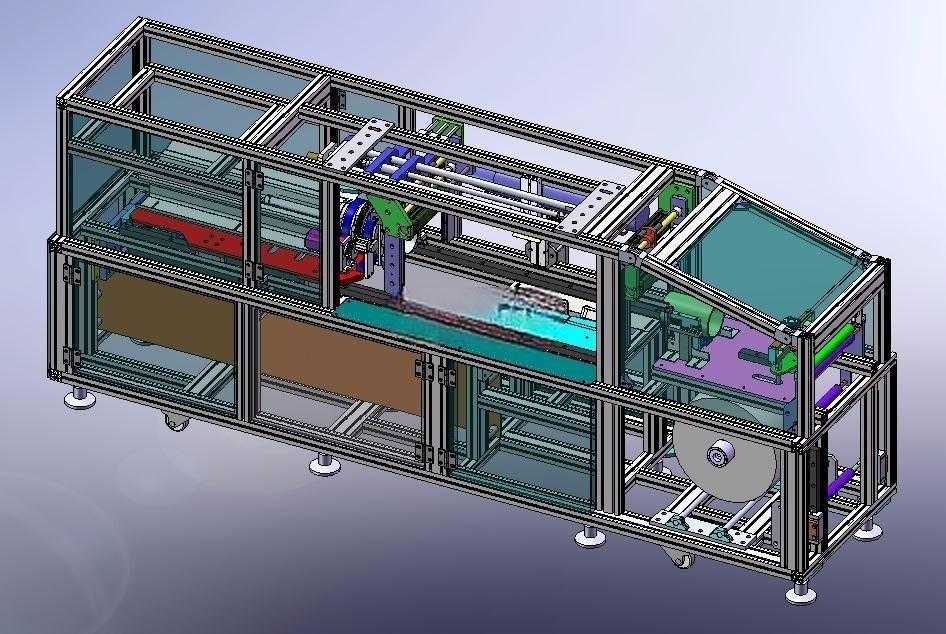

　　该套膜包装设备主要面向一次性餐饮耗材生产末端的包装工序，适配常规规格的纸杯、塑料杯成品套膜需求，可对接上游杯具成型产线的出料端，完成成叠杯具的外膜封装作业，替代传统人工套袋的低效工序，适配规模化量产车间的连续生产节拍。设备整体采用卧式布局，主体承载底座为型材拼焊结构，安装时需预留对应长度的直线操作空间，进料端对接叠杯出料输送轨道，出料端衔接成品收集工位，整体安装边界需预留侧边维护操作空间，方便日常调整膜卷、清理封切工位残留废料。核心作业流程从卷膜上料开始，筒状卷膜经导膜辊组完成张力恒定输送，避免膜面出现褶皱、偏移问题，导膜辊组采用可调间距设计，可适配不同厚度的PE、POF包装膜材，换膜时仅需松开锁紧件即可完成辊组间距调整，

　　无需复杂工装辅助。膜材输送至杯模成型工位后，会被预成型为与成叠杯具外径匹配的圆筒状，待成叠杯具由进料轨道推送至膜套内部后，前端夹持扭转机构会先动作，夹住膜套前端完成定角度扭转，避免膜套在后续封切过程中出现松脱、错位，该扭转机构为设备核心特殊结构，夹持块采用软质防滑材质，既保证膜材夹持力足够，又不会戳破膜面影响包装外观。完成前端扭转后，膜套会随杯具同步滑动至封切工位，前后两组封切刀同时动作，完成膜套两端的热封与裁切，热封温度、封切压力均可根据膜材材质做对应调整，封切刀采用快拆结构，磨损后可快速更换，减少停机维护时长。封切完成的成品杯组会由底部摇杆推送机构排出至出料输送线，摇杆推送行程可根据成叠杯具的高度做对应调整，

　　适配不同叠放数量的杯具包装需求，推送过程平稳无冲击，不会打乱杯具叠放顺序。设备各动作单元采用集中传动布局，传动齿轮、同步带均设置有透明防护外罩，既方便日常观察传动件磨损情况，又能避免作业人员误触发生安全风险，整体结构经过量产验证，连续作业稳定性强，各工位动作衔接顺畅，无卡杯、膜材偏移等常见故障，可直接用于产线落地参考，也可作为同类套膜设备的结构设计参考样本，建模时各部件均保留了装配约束关系，可直接拆解查看各机构的运动配合逻辑。
