立式卷曲式塑料袋封口载架结构

　　该结构面向小件塑料包装袋的连续封口作业场景，常见于食品分装、五金配件包装、日化样品封装以及实验室小批量制袋工位。设备并非独立驱动的热封主机，而是以卷带装载、袋口导向和封口模块承托为核心的立式辅助机架，可与热封条、压合机构或胶带卷装组件配合，完成塑料袋口的卷曲、贴合与封合前定位。

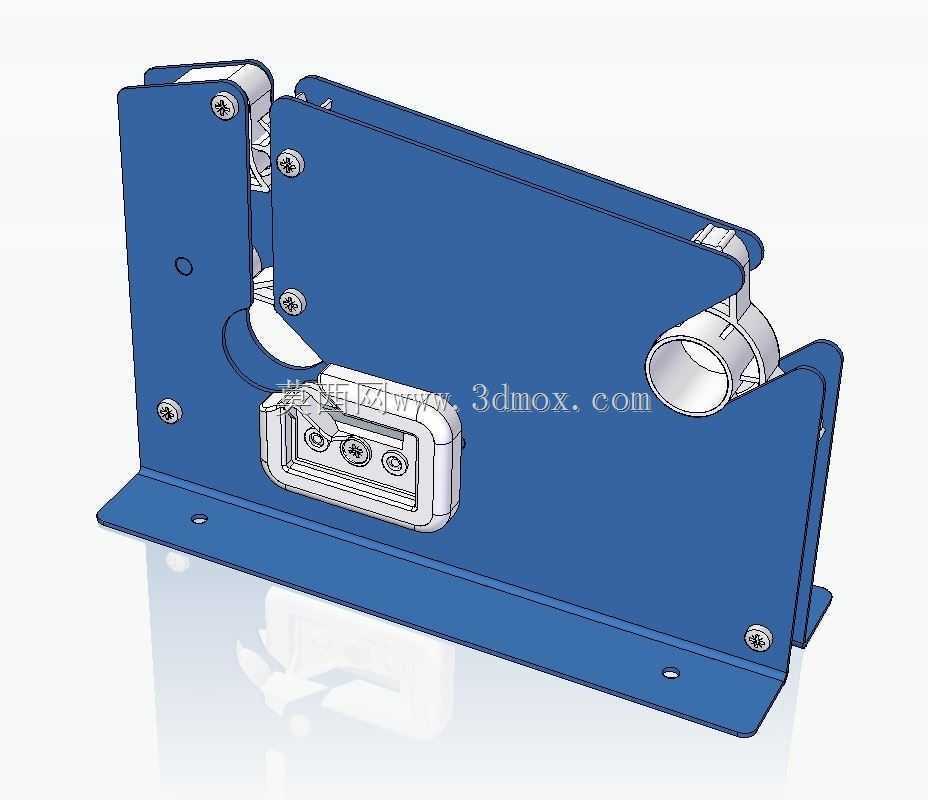

　　从实际使用逻辑看，操作人员将待封袋口沿前端导向区域送入，机架两侧立板形成稳定的侧向约束，避免薄软袋身在送入过程中偏摆、褶皱或重叠。上部卷带通道用于承放封合带或卷装耗材，圆筒状导向件给出耗材绕行路径，使带材在拉出时保持张紧方向；下部矩形模块则承担压合、热封或卡扣定位功能，其外露的三个安装位可固定压条、加热片或限位块。整体布局把耗材路径、操作入口和封合执行区集中在同一竖直工作面上，适合桌面式小工位布置。

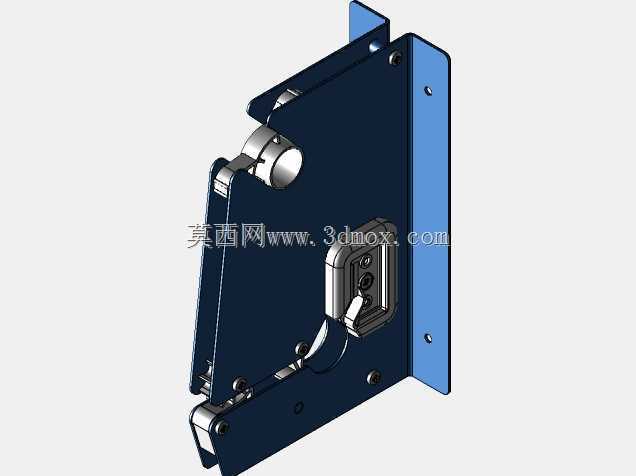

　　外形上，设备采用底板加双侧立板的框架形式。底板为水平安装基准，边缘预留多个沉孔，可通过螺栓固定在工作台、包装线侧板或专用支架上；立板从底板向上延伸，承担主轴、导向筒、封合模块和护板的安装载荷。侧板之间的宽度决定可通过袋口的最大边界，前端开口高度则影响操作人员送袋的可视性和手部操作空间。该类结构不宜追求过大封宽，而应保证袋口进入后能被稳定夹持，尤其在PE、PP等软质薄膜材料通过时，导向间隙过小会造成卡滞，过大则容易出现袋口折边。

　　设计思路上，机架主体适合采用钣金折弯或薄板铣削成型，侧板外形根据运动件避让轮廓进行切角，既减少材料占用，也为卷带轮、压合臂和维护工具留出空间。多处螺钉连接点表明结构偏向可拆卸装配：侧板、底板、封合模块和导向筒之间可分件加工，后期更换易损件时不必整体拆解。圆筒导向件采用中空结构，既能减轻重量，也可作为轴套或卷轴支撑位；其轴线位置需要与卷带拉出方向保持一致，否则带材在连续作业中会产生侧向跑偏。

　　安装边界方面，底板孔位是校核重点，工作台面应提供足够的平面度，防止支架固定后立板产生扭曲。若与热封组件配套，前端封合区需预留电源、温控元件或压合手柄的空间；若用于胶带式卷曲封口，则应保证卷带更换半径和操作人员手指操作空间。机架后侧和上部不宜紧贴墙面或输送护栏，因为卷装耗材更换、侧板紧固件检修以及导向筒拆装都需要侧向或上方空间。

　　结构建模时，可先建立底板安装面和两侧立板对称基准，再确定封合模块中心线、卷带筒轴线和送袋入口高度。侧板上的开孔不仅是减重特征，也承担观察、穿轴和避让功能，孔边到螺钉孔的距离应保留足够连接强度。前端压合模块与立板之间需设置可调间隙，以适应不同厚度袋材和封合带；若间隙固定，薄袋容易压不紧，厚袋则可能产生卡阻。整体结构强调简单、易维护和工位适配，适合作为小型包装设备中的封口承载与导向部件。
