剪叉式电动液压升降作业平台结构

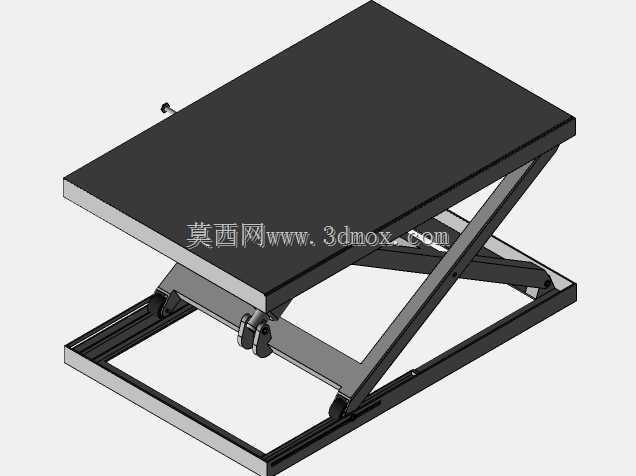

　　这套剪叉式升降作业平台的三维结构，面向车间内需要在固定工位完成高度调整的辅助作业场景，常见于装配线旁的工件托举、维修工位的设备抬升、仓储区域的轻型货物举升，也可作为自动化产线中高度对接的过渡承载单元。平台采用单组交叉剪臂的布置形式，上层为整块矩形承载台面，下层为与地面或设备基座连接的固定底架，剪臂两端分别通过铰接座与台面、底架相连，其中一端铰接点沿底架和台面内侧的导轨槽滑动，依靠剪臂夹角变化带动台面平稳升降，整体受力路径清晰，竖向载荷通过交叉臂分解后传递至底架，结构刚性与侧向稳定性都能满足常规工位的承载需求。

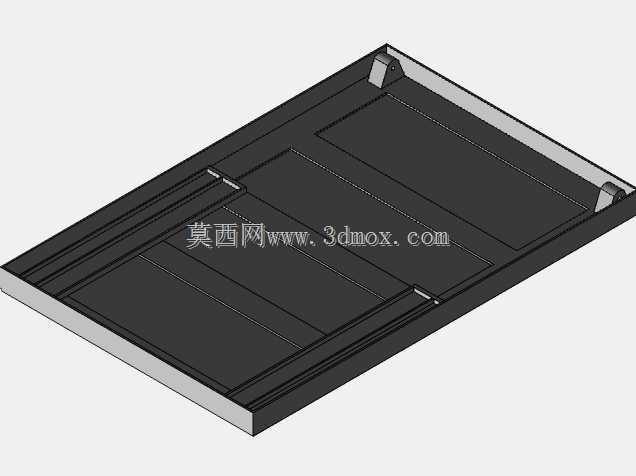

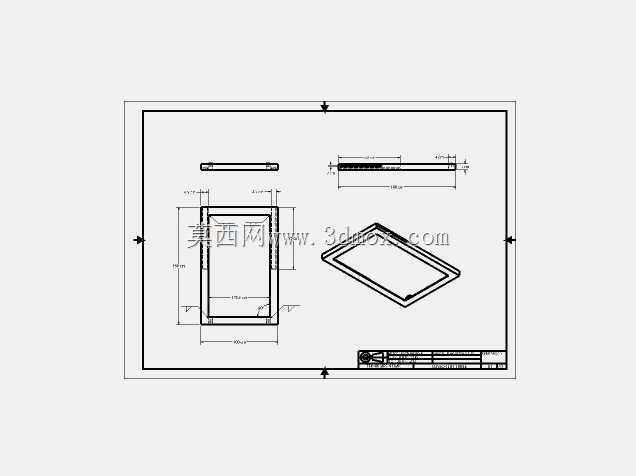

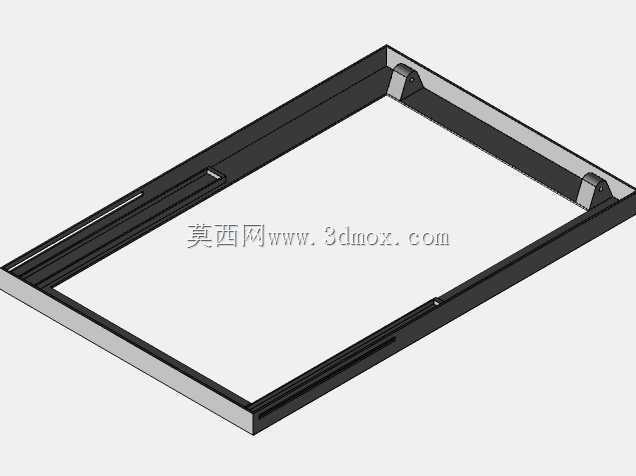

　　从实际功能来看，该平台核心作用是在低位完成工件或物料装载后，将承载面抬升至指定作业高度，避免人工反复搬抬重物，也能适配不同高度的生产线接驳要求。台面采用大尺寸平板设计，表面预留充足的承载区域，可直接放置工装夹具、待装配部件或周转料箱，边缘做折边加强处理，避免薄板台面在偏载情况下出现挠曲变形。底架采用框架式焊接结构，两侧布置通长导向轨道，滑动端铰接座内嵌滚轮，沿轨道滚动时摩擦阻力小，升降动作顺畅，同时轨道对剪臂的横向位移形成约束，防止举升过程中臂架出现侧向偏移。

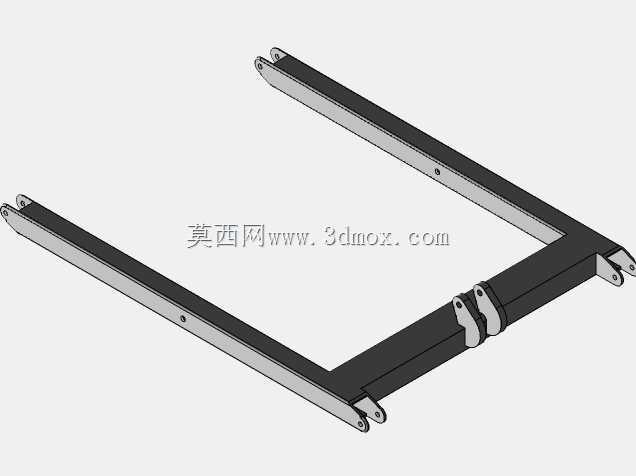

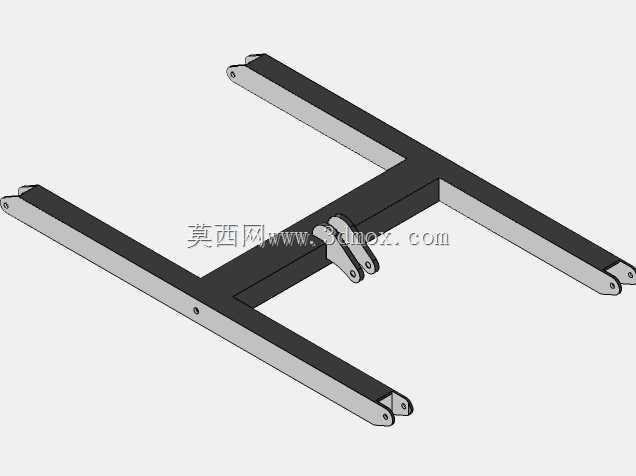

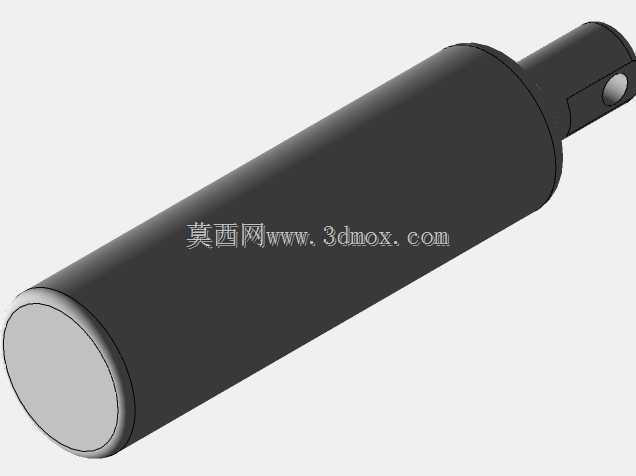

　　设计思路上优先保证升降过程的同步性与安全性，两组剪臂在中部通过铰接销轴交叉连接，形成稳定的平行四边形连杆机构，台面在全程升降范围内始终保持水平状态，不会出现倾斜卡滞。驱动端布置在底架滑动铰接点一侧，可搭配液压油缸或电动推杆作为动力元件，动力件两端分别铰接在底架和剪臂活动端，推力作用点靠近臂架受力节点，动力传递效率高，同时便于后期维护时拆解更换。铰接位置全部采用销轴配合衬套的连接方式，既保证转动灵活，也能在磨损后单独更换衬套，降低整机维护成本。底架底部预留了地脚安装孔位，现场部署时可通过膨胀螺栓将整机固定在混凝土地面，消除举升载荷下的整机滑移风险；若需要移动使用，也可在底架下方加装脚轮组件，适配多工位轮换作业的需求。

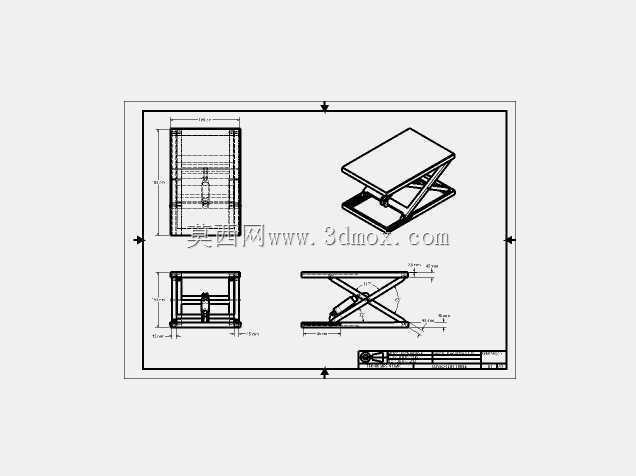

　　外形边界方面，整机收拢状态下整体高度较低，台面处于最低位时方便工件从地面或地牛直接推送上台，无需额外爬坡过渡；完全举升后剪臂展开至最大夹角，台面达到额定工作高度，交叉臂的支撑跨度同步放大，高位承载时的抗倾覆能力更强。台面长宽尺寸覆盖常规工装托盘的放置范围，底架轮廓略小于台面，安装时只需预留底架 footprint 对应的地面空间，台面周边留出少量操作间隙即可，不需要额外开挖地坑，在普通车间平整地面上就能完成部署。结构建模过程中对所有铰接点的运动间隙做了匹配验证，模拟全行程升降时滑动滚轮与导轨的配合关系，确认臂架在极限高低位都不会出现结构干涉，销轴的受力方向与臂架轴线保持合理夹角，避免出现额外的侧向弯矩。整体结构没有冗余复杂构件，钣金焊接件与标准铰接件的组合形式也降低了加工制造难度，适合作为通用型工位升降承载单元在不同生产场景中复用。
