1000kg载重电梯电动马达旋转安装组

　　在中低层无独立机房电梯的加装与改造场景中，井道顶部预留空间往往十分局促，传统的曳引机吊装安装方案需要在井道顶部搭设承重支架，不仅施工周期长，还容易对建筑顶部结构造成额外载荷，甚至部分老旧建筑的井道顶部承重能力无法满足传统吊装的载荷要求，这套适配1700毫米规格井道的旋转式电动马达安装结构，正是针对这类窄井道、低顶部空间的电梯安装痛点设计的专用承载安装组件。

　　从实际安装边界来看，该组件整体适配1700毫米进深的标准小尺寸电梯井道，所有结构件的安装投影完全控制在井道内壁的安全间隙范围内，不会与轿厢运行路径、对重导轨产生干涉，安装时无需额外扩大井道开孔，也不需要在建筑顶部预埋额外的大型承重埋件，仅需依托井道顶部的圈梁结构即可完成固定，大幅降低了老旧小区加装电梯、现有小井道电梯升级改造的施工门槛。

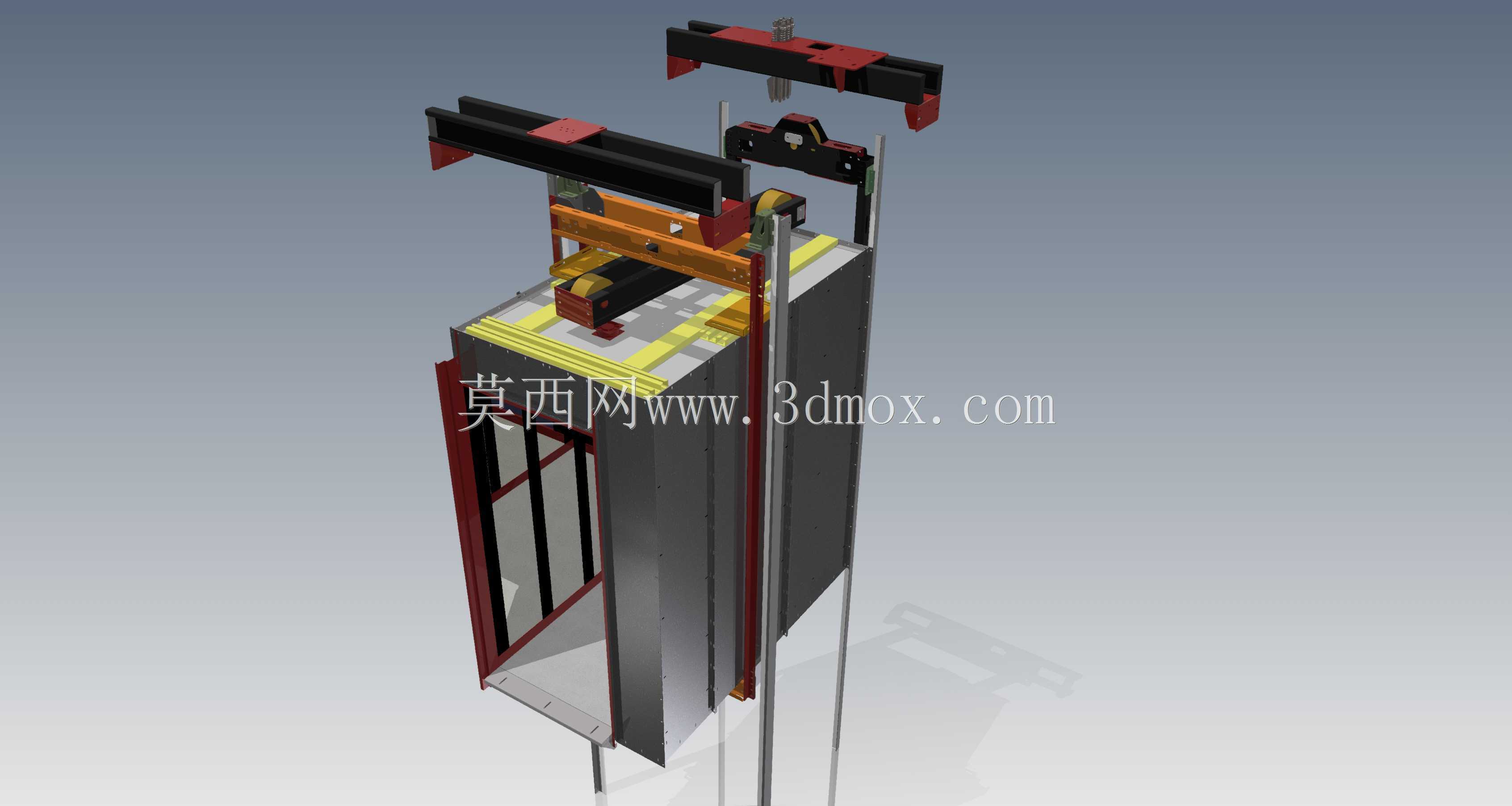

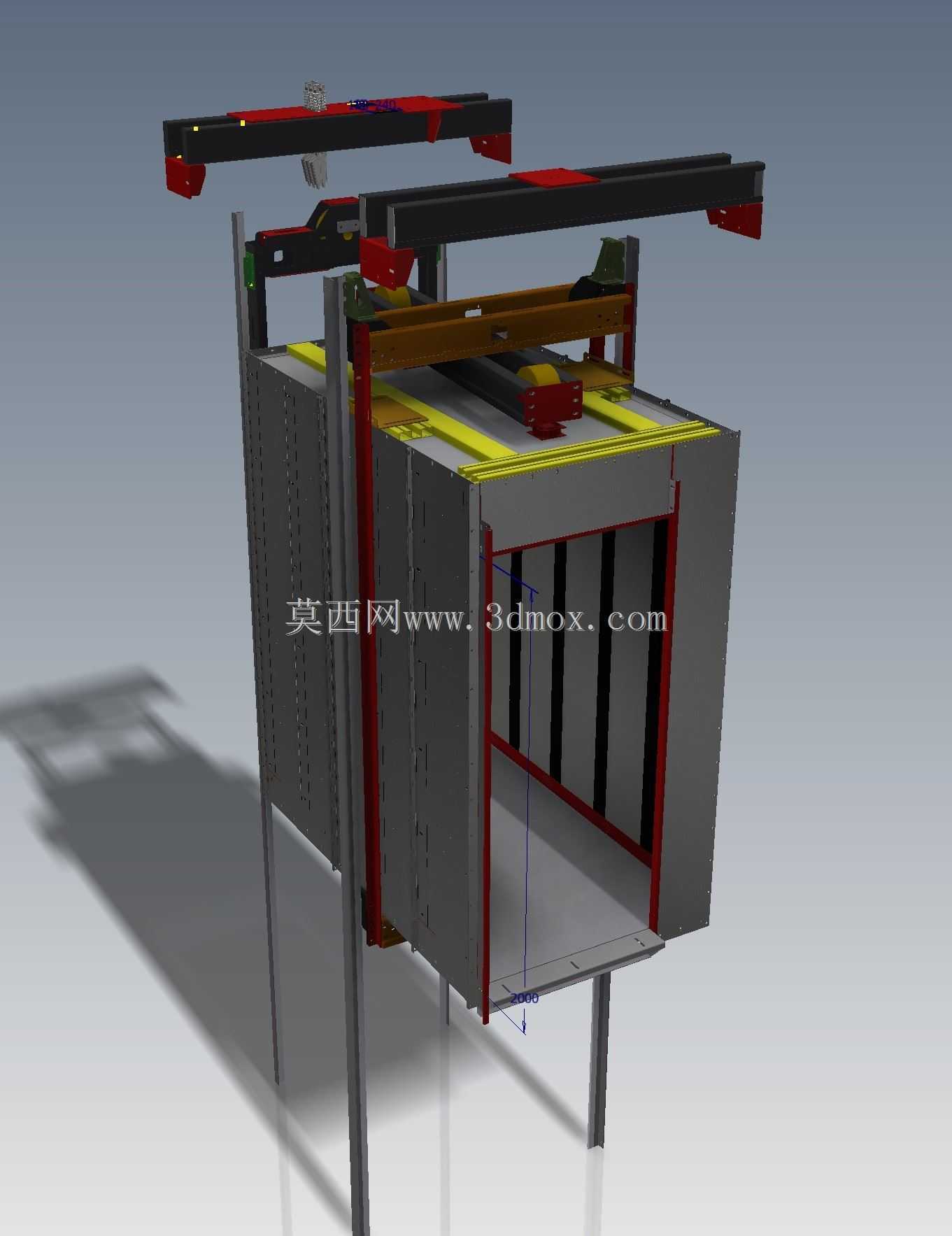

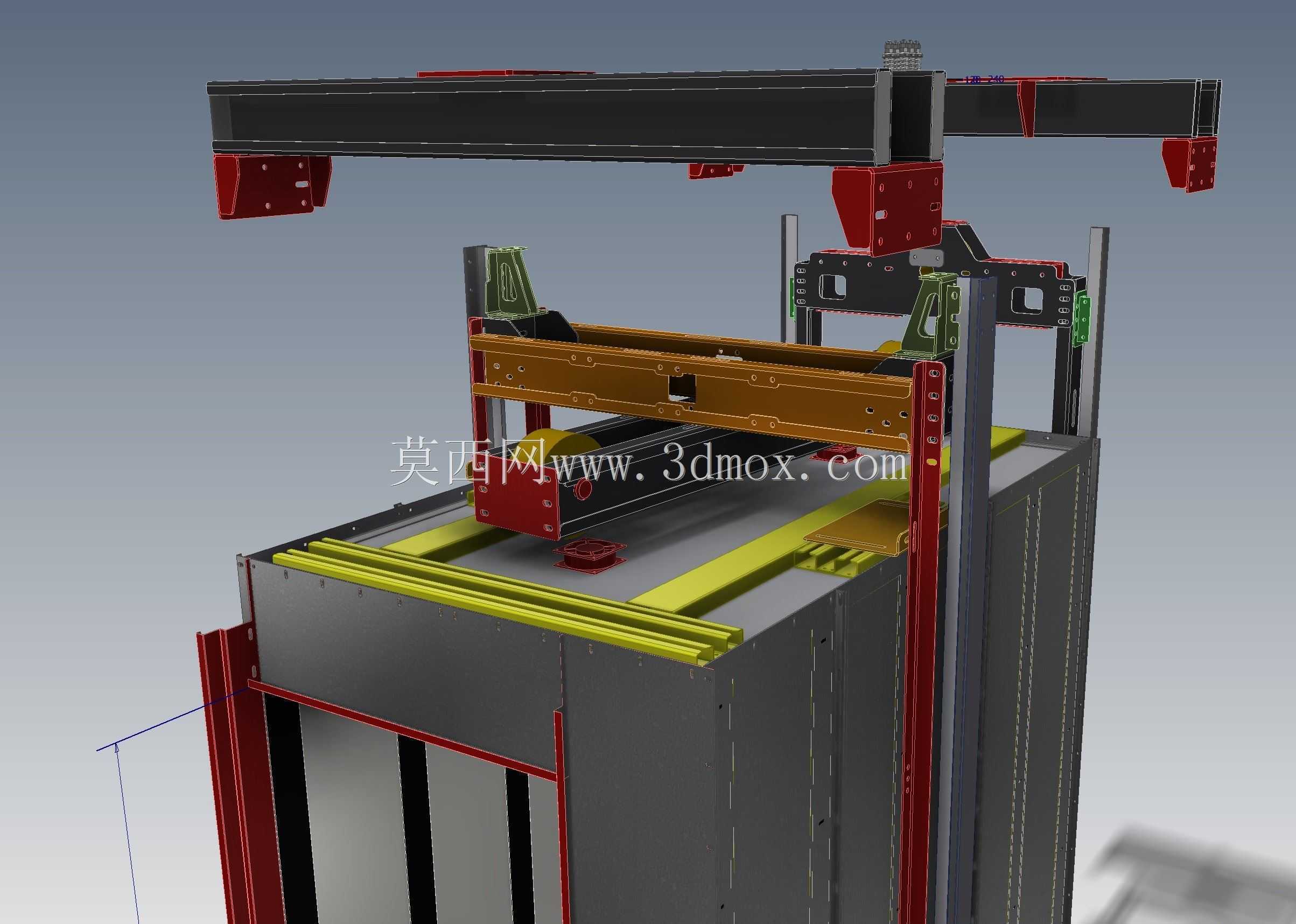

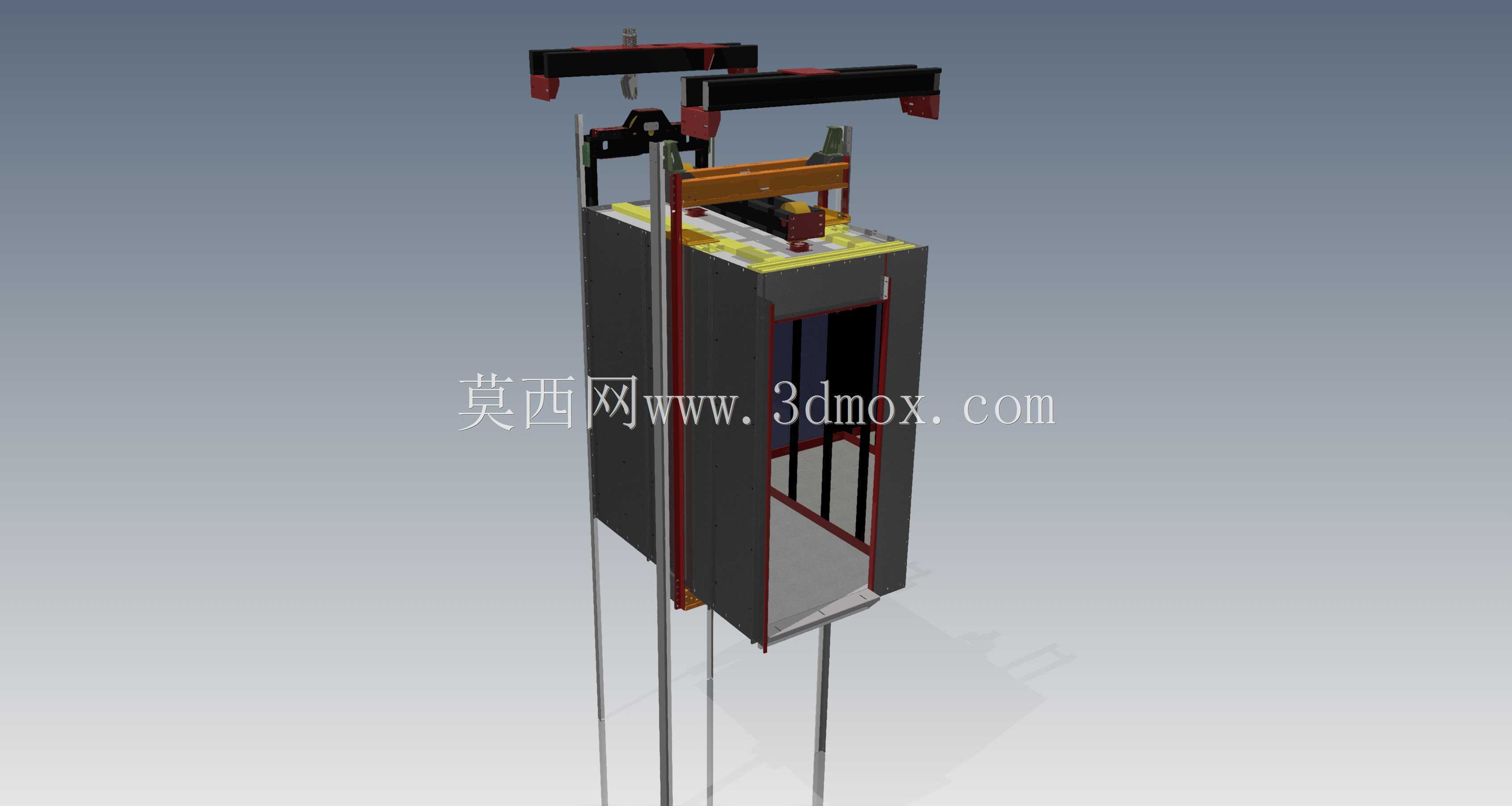

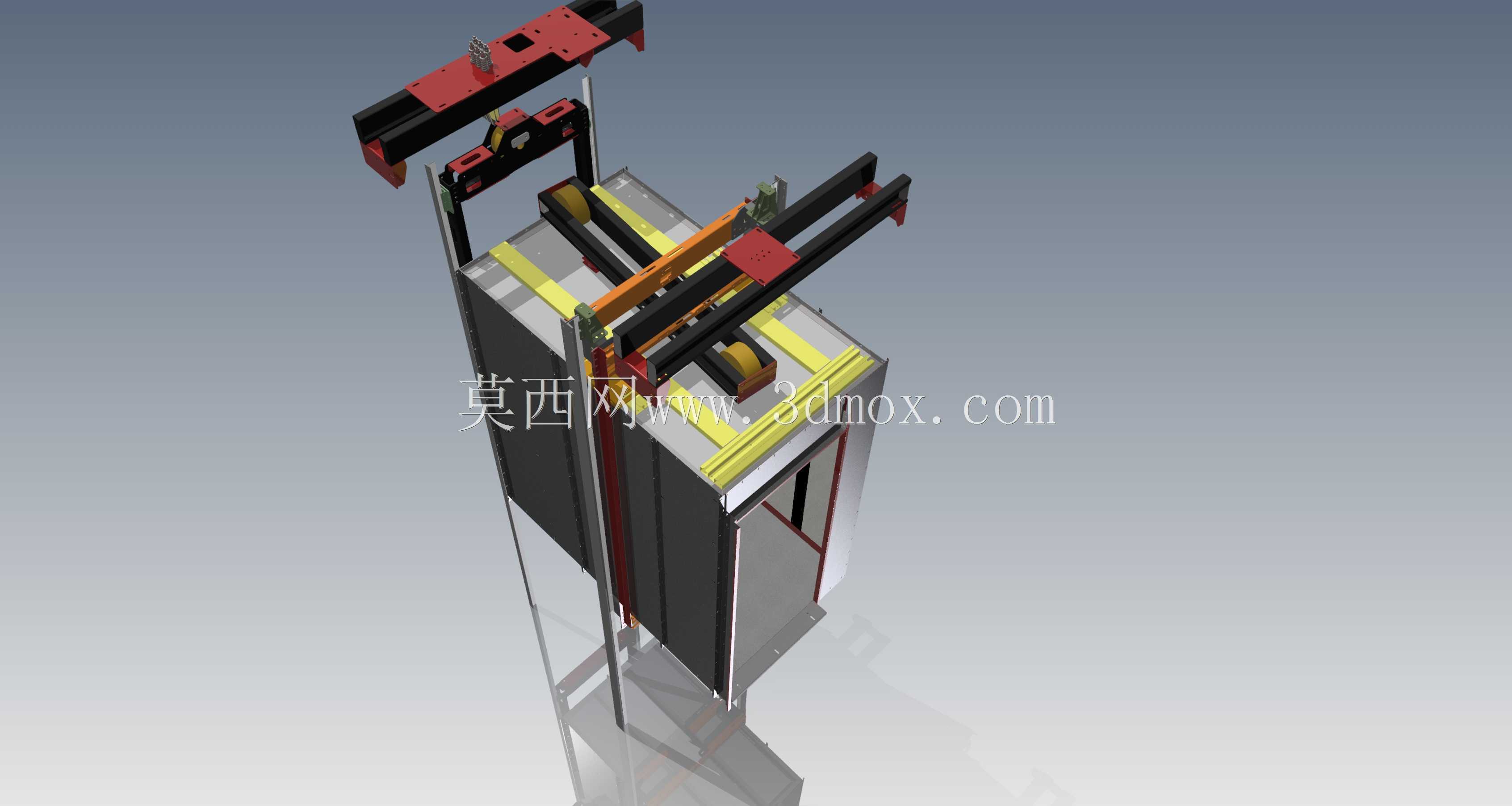

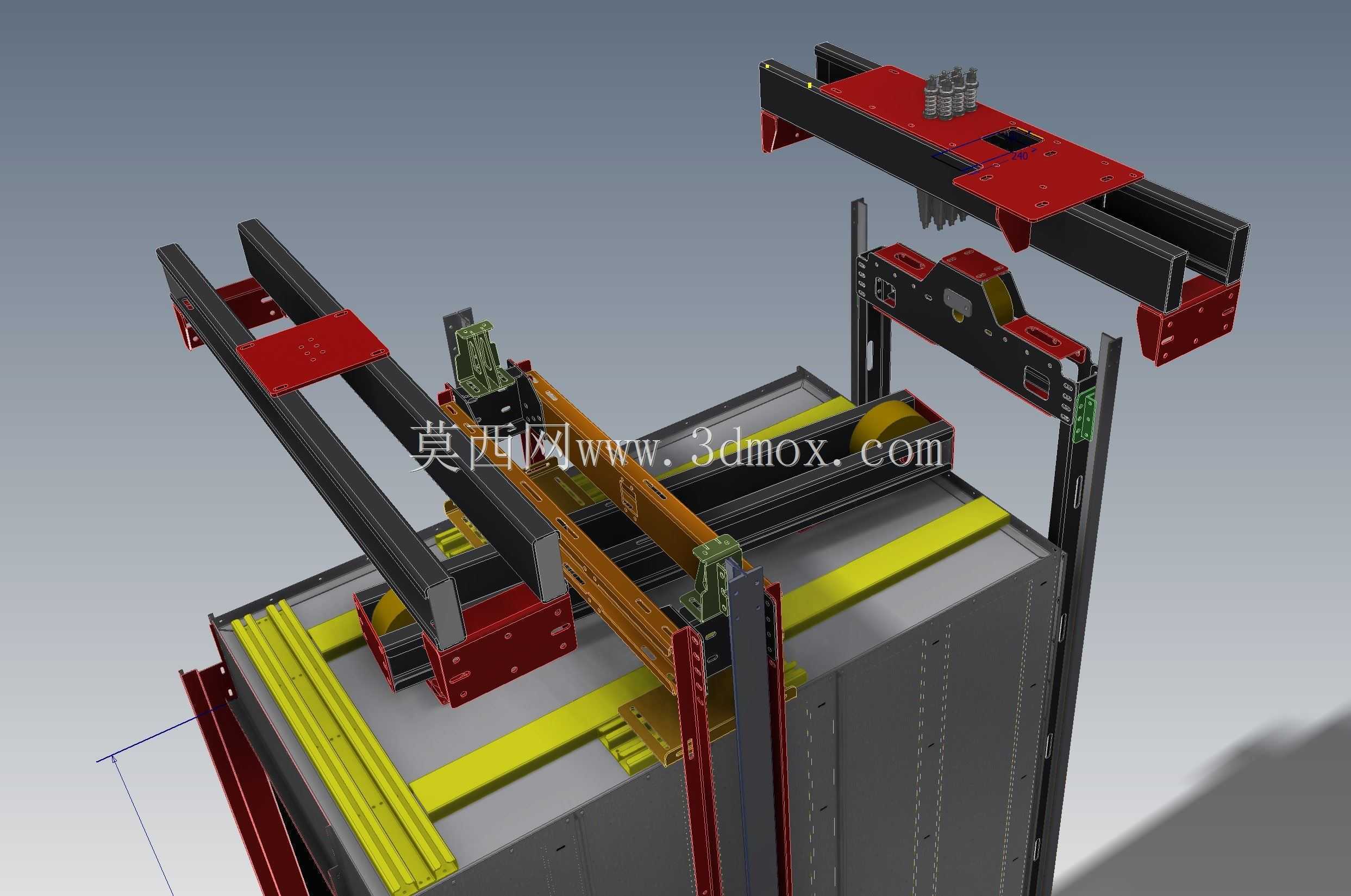

　　结构设计上，这套安装组采用了分层承载的框架式结构，顶部的两组横向承重梁直接对接井道两侧的承重结构，梁体上预留的多组调节长孔可以适配不同间距的导轨安装基准，即使井道内壁存在一定的施工尺寸偏差，也可以通过长孔调节实现安装基准的精准找正，避免了传统刚性支架对井道施工精度的过高要求。中部的旋转承载架是整套结构的核心功能部件，架体通过铰接转轴与顶部承重梁连接，在安装曳引马达时，可以先将架体旋转至井道侧面的操作空间位置，在开阔的操作位完成马达与架体的螺栓固定、接线预作业，再通过架体的旋转轨迹将马达平稳推送至预设的工作承载位置，整个过程不需要大型吊装设备配合，仅需2名安装工人借助简单的手动牵引工具即可完成，单组马达的安装时间相比传统吊装方案可以缩短60%以上，同时也避免了吊装过程中马达晃动碰撞井道内壁、导轨的风险。

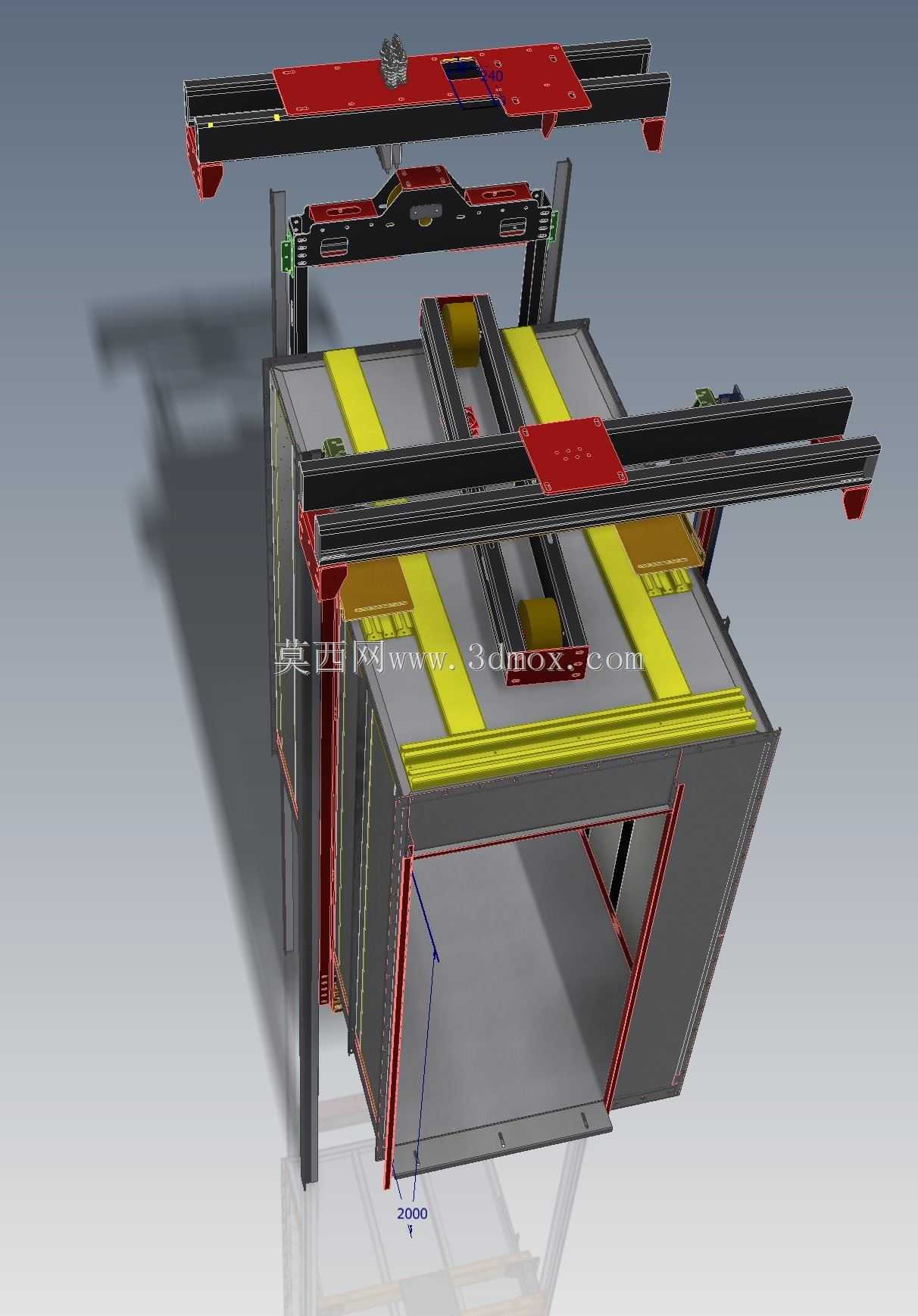

　　承载性能方面，整套结构的额定承载能力匹配1000kg载重的电梯曳引系统，所有受力杆件均经过载荷校核，旋转铰接位置采用了自润滑耐磨衬套结构，长期运行过程中不需要频繁加注润滑脂即可保持转动顺畅，同时架体上设置的多重锁止机构，在马达旋转到位后可以通过机械锁销与顶部承重梁形成刚性连接，完全消除运行过程中架体移位、晃动的隐患，锁止位置还设计了冗余的保险销结构，即使单一锁止件出现失效，备用保险结构也能牢牢固定架体位置，保障电梯运行的结构安全性。

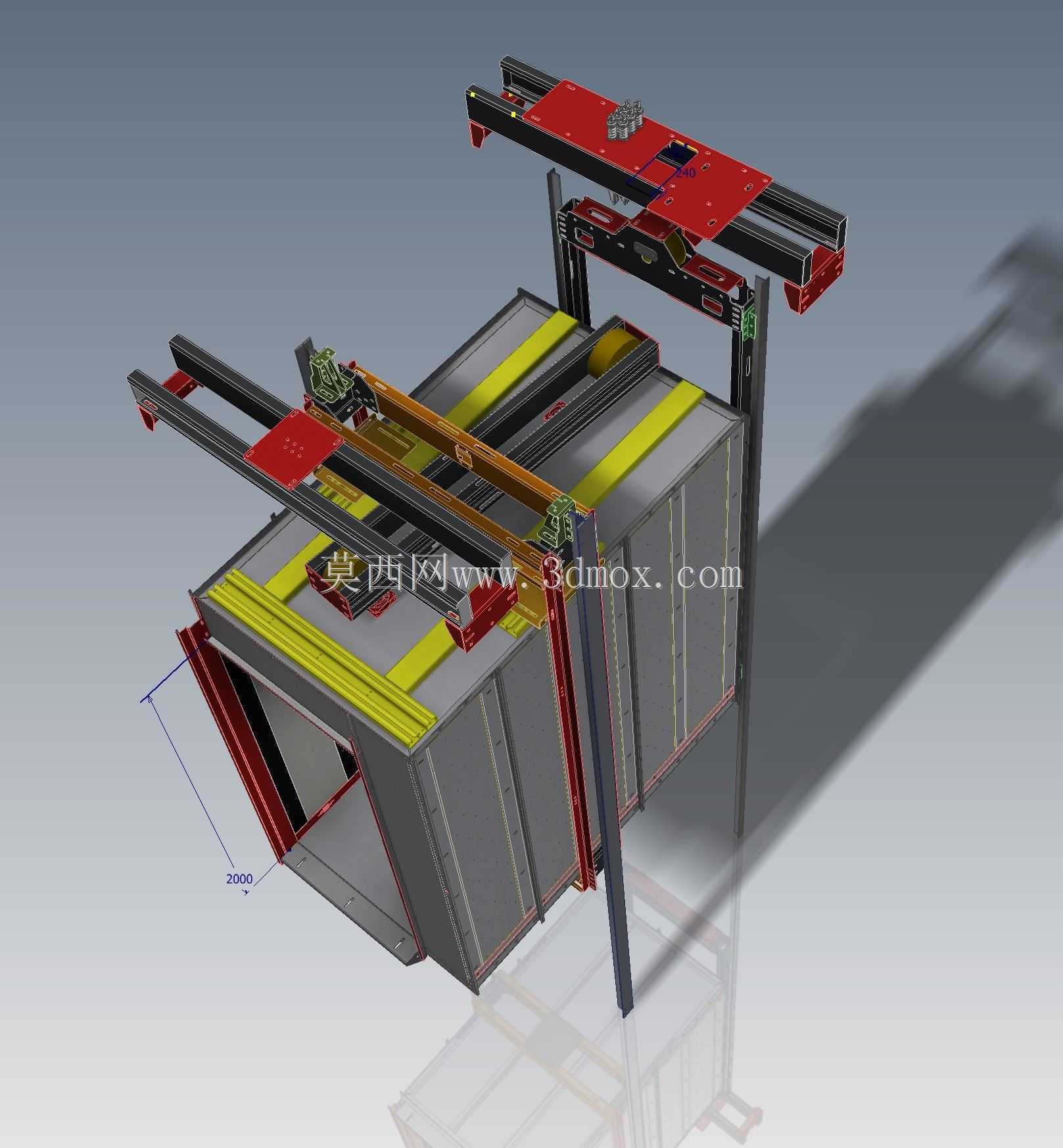

　　从日常运维的角度考虑，这套旋转安装结构也预留了充足的维护操作空间，当需要对曳引马达进行检修、更换作业时，只需要解除锁止结构，即可将马达连同架体再次旋转至井道侧面的操作位，运维人员不需要站在轿厢顶部进行高空高危作业，在井道侧面的检修平台即可完成所有维护操作，大幅降低了电梯运维的作业风险与操作难度。架体上还集成了曳引绳防跳挡杆、马达接线端子固定位等附属结构，不需要额外在井道内焊接安装其他附属支架，所有走线、部件固定的安装位都在架体出厂时完成了预制，现场安装只需要按照定位孔完成螺栓紧固即可，减少了现场焊接、切割的动火作业量，也更符合电梯安装现场的消防安全要求。

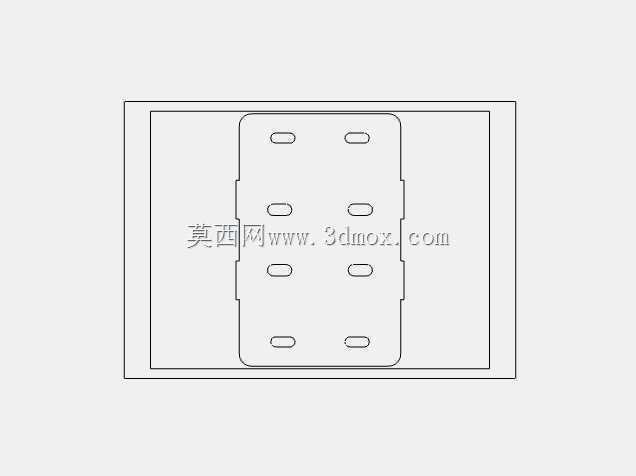

　　针对不同品牌、不同安装尺寸的曳引马达，架体上的马达安装座也设计了可调节的安装孔位，可以适配市面上主流的1000kg载重级别无齿轮曳引马达的安装尺寸，不需要针对特定型号的马达单独定制安装支架，提升了整套安装结构的通用适配能力，在批量加装电梯的项目中，可以大幅减少定制支架的设计与生产周期，降低项目的整体物料成本。整套结构的所有外露金属件都做了镀锌防腐处理，能够适应井道内潮湿、多粉尘的复杂工况，长期使用不会出现锈蚀、结构强度下降的问题，结构件之间的连接螺栓全部采用防松设计，配合止退垫片可以避免电梯长期运行产生的振动导致螺栓松动，从结构设计的源头降低了后期运维的紧固件检查频次。
