园林拖拉机清洗工位液压举升吊架结构

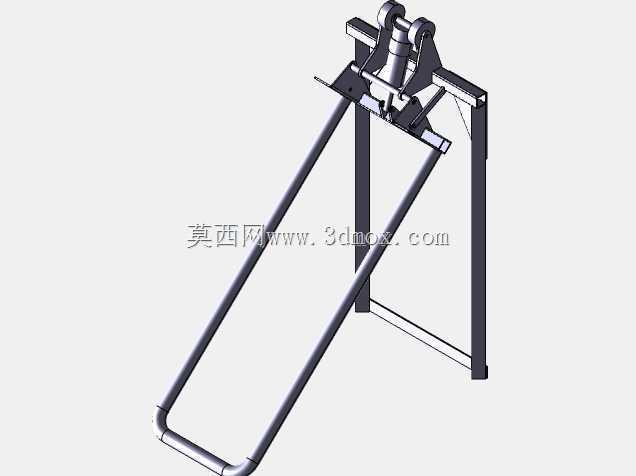

　　这套三维结构对应园林机具维护场景中的固定式举升吊架，主要布置在拖拉机冲洗、底盘清泥和日常检修工位上方。园林拖拉机在修剪、翻地、拖运作业后，底盘、轮罩和下部传动部位容易积存泥土、草屑与湿落叶，人工俯身冲洗既不方便，也难以观察底部管路和紧固件状态。该吊架通过顶部铰接执行件带动两根斜向长管臂动作，将挂接在前端的约束框架向上提起，使机具或待清洗部件离开地面，为高压水冲洗、目视检查和局部拆装留出操作空间。

　　从结构组成看，装置顶部设置横向安装梁，梁上固定两组对称的铰接耳板，耳板之间容纳执行件的回转连接端，保证举升力沿设计平面传递，避免侧向偏载造成销轴弯曲。执行件下端通过过渡连接板与斜撑管架交汇，交汇节点同时承担拉力、弯矩和反复冲击，因此模型中采用了加宽贴板和多螺栓连接的处理方式，而不是单纯依赖管件焊接。两根长圆管从顶部节点向前下方延伸，末端弯折形成低位挡杆，既可以作为被提升物件的承托边界，也能在冲洗过程中防止机具向前滑出。后侧立腿与顶部横梁组成门形支撑框架，安装时可固定在车间立柱、混凝土基座或专门的承重钢架上。

　　实际使用时，吊架并不追求大行程搬运，而是围绕清洗工位的短距离提升进行设计。低位状态下，前端管臂接近地面，操作人员可将园林拖拉机的挂接部位、移动工装或清洗托架推入挡杆内侧；到位后执行件收缩，斜管绕顶部铰点上摆，承托点沿弧线升高。该运动轨迹决定了被提升物件在上升初期会有轻微向后收拢的趋势，有利于靠近支撑立柱，减少前端悬伸；在高位时，物件底部离开地面，污水和泥块可直接落入排水沟槽，不会积在支撑面上。

　　结构设计的重点在于力流闭合和维护便利性。顶部横梁承受竖直载荷与横向弯矩，两侧立腿将载荷向下传递至基础；斜向长管作为主要受拉兼受弯构件，截面方向沿举升平面布置，能够以较轻重量获得足够刚度。管件末端的弯折段形成天然防护栏，减少额外护栏零件；中部横向连杆把两根斜管连接起来，使左右臂在偏载情况下仍能保持同步趋势。铰接点均保留销轴装配关系，便于后期更换衬套、润滑和检查磨损量。连接板与管件之间的焊缝区域在三维模型中表达为连续过渡结构，方便工程人员据此评估焊接可达性和应力集中位置。

　　安装边界方面，需要在设备后方预留可靠的固定墙面或立柱基础，顶部横梁高度应满足被提升机具在最高位置时底部仍有适合冲洗的净空。前方区域要保证拖拉机或工装能够直线推入，左右两侧需留出操作人员持水枪绕行的空间，不宜贴近其他设备。低位挡杆距地高度应与常用拖架、轮式工装的进入高度匹配，若现场地面有排水沟或格栅，需要核对推入路径的平整度。由于举升过程中存在弧线运动，被提升物件与后方立柱、顶部执行件之间应保留安全间隙，连接索具或承托梁不得与斜管发生干涉。

　　建模时可按装配层级拆分为顶部横梁、铰接耳座、执行件、过渡连接板、左右斜管臂、末端挡杆、后侧支腿和中部连杆等模块。销轴中心、管件轴线和连接板贴合面是后续工程出图的关键基准；对称结构适合采用镜像建模，但应注意左右耳板的螺栓孔方向和焊接坡口并不完全等同。对于结构设计人员，该模型可用于校核举升行程、铰接点布置、管件干涉范围和基础安装位置；对于设备选型人员，则可直观判断其在园林机具清洗、小型拖拉机检修和工位辅助提升中的适配性。
