可变齿轮盖机械结构三维设计作品

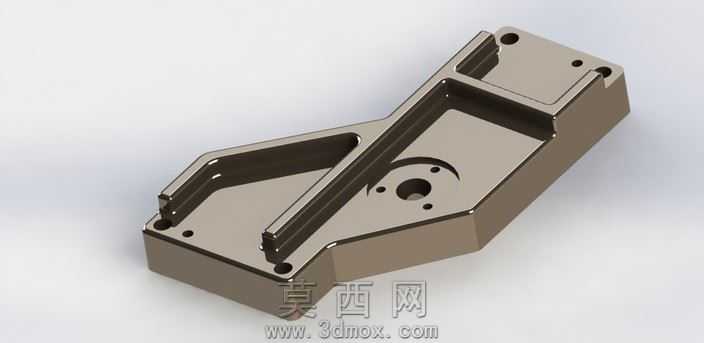

本作品为可变齿轮配套的防护端盖结构，采用三维参数化建模方式完成全流程设计，建模过程中以齿轮传动组件的安装配合尺寸为核心基准，先绘制主体轮廓草图，通过拉伸、切除命令构建基础壳体形态，再针对可变齿轮的运动避让需求，对内腔轮廓做渐变式结构处理，预留出齿轮变位过程中所需的活动空间，避免齿轮运转过程中与端盖内壁发生干涉。模型外观采用金属质感材质渲染，表面做哑光金属处理，还原机加工金属零件的真实质感，边缘处做微小倒角处理，既符合实际机械加工的工艺要求，也避免锐边结构带来的应力集中问题。端盖主体为一体化壳体结构，设置有多组安装定位孔，孔位精度严格匹配对应安装基座的孔距参数，保证装配时的同轴度要求；内部设置有加强筋结构，沿壳体受力方向排布，在不额外增加零件整体厚度的前提下，大幅提升端盖的结构强度，降低零件工作过程中受振动产生形变的概率。设计过程中充分考虑零件的实际加工可行性，所有结构均采用常规机加工即可实现的工艺结构，无特殊异形难加工特征，内腔的让位槽结构与可变齿轮的运动轨迹完全匹配，既能够起到防护齿轮啮合结构、阻挡外界灰尘杂质进入传动腔的作用，也可以在一定程度上储存润滑油脂，为齿轮啮合部位提供持续的润滑环境，延长传动组件的整体使用寿命。模型的每一处结构细节都经过装配校验，确保与配套齿轮、轴件、密封件的配合公差符合机械设计标准，安装孔的沉头结构设计可以让安装螺栓完全沉入孔内，保证零件外表面的平整性，不会出现螺栓突出影响周边部件布局的问题，整体结构紧凑，空间利用率高，完全适配可变齿轮传动机构的安装使用需求。
