越野车高扭矩传动齿轮箱结构设计

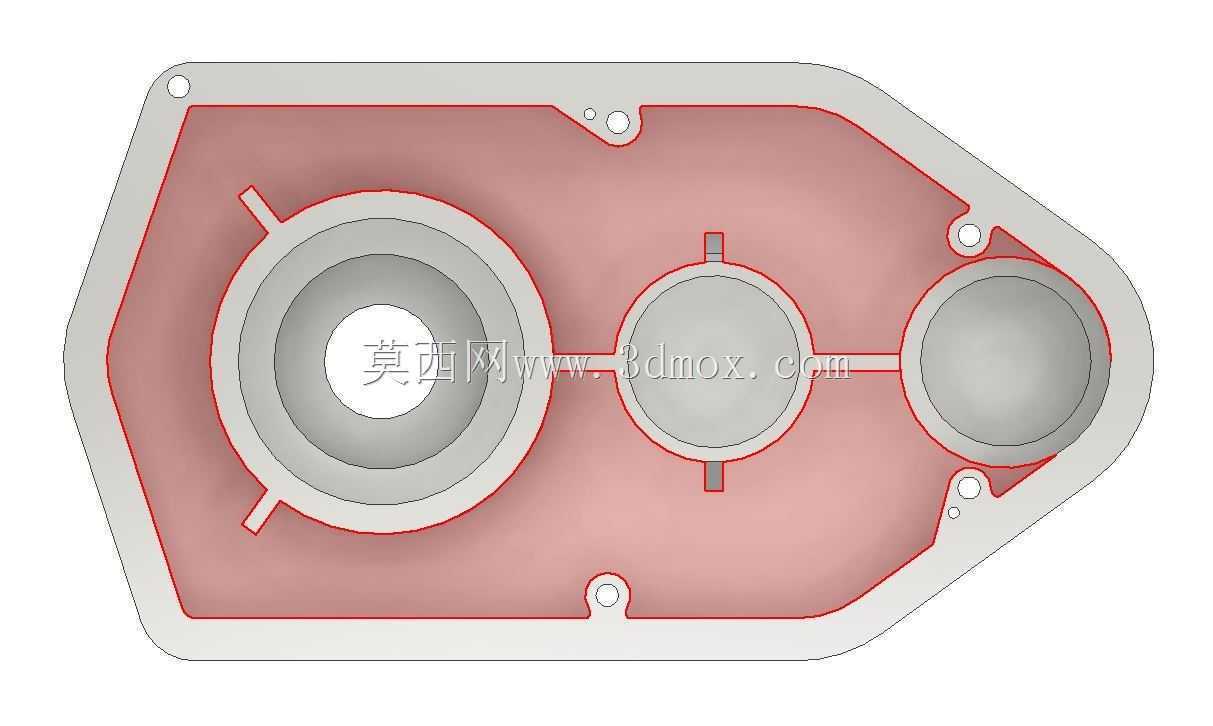

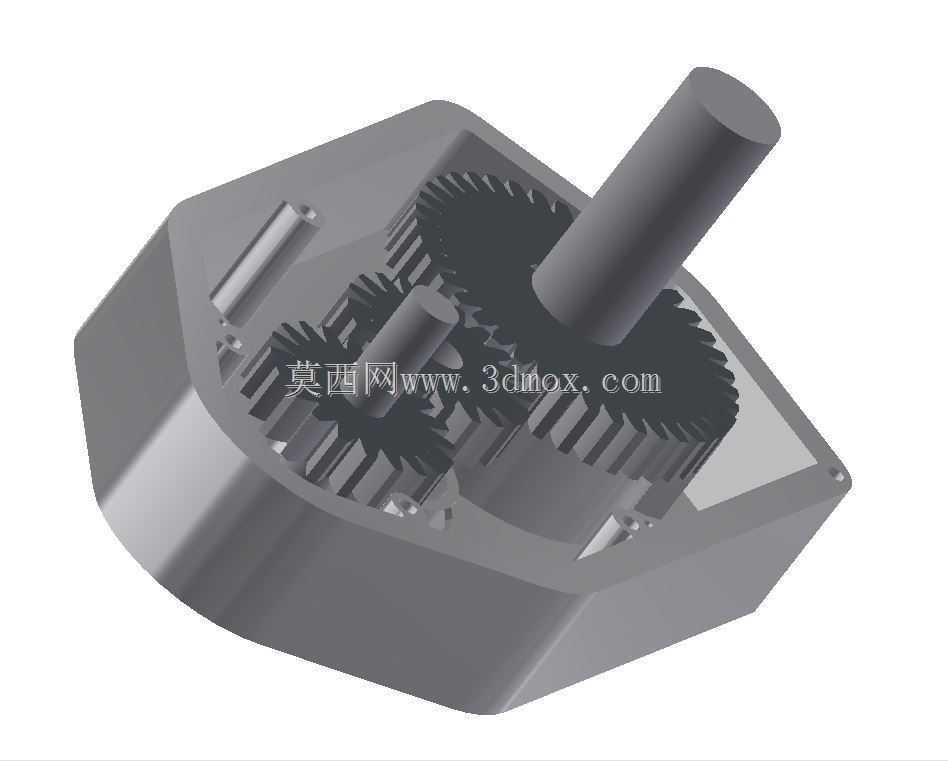

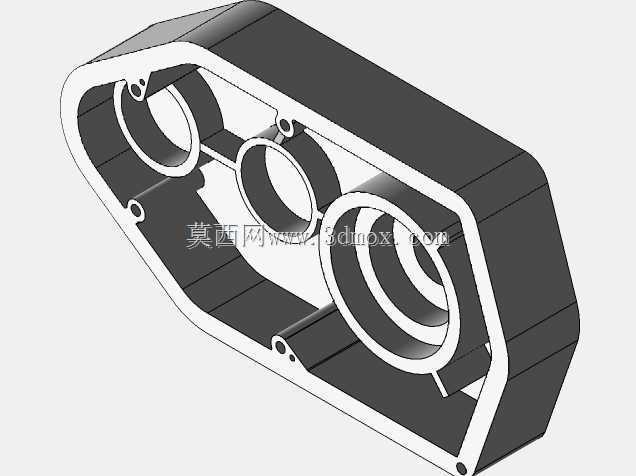

　　在越野车辆的动力传输链路中，传动部件的扭矩承载能力直接决定了整车在非铺装路面、陡坡、泥泞陷车等极端工况下的脱困表现，这款齿轮箱正是针对越野场景高扭矩输出需求开发的核心传动单元。从结构布局来看，该齿轮箱采用了多组平行轴圆柱齿轮啮合的传动方案，输入轴与输出轴呈错位布置，箱体内的齿轮组通过渐开线齿形的精密啮合实现动力的减速增扭，相比常规同尺寸的单级齿轮传动，多级啮合的布局能够在有限的箱体内实现更大的传动比，同时将单对齿轮的载荷分摊到多组齿面上，降低单齿接触应力，避免大扭矩冲击下出现断齿、齿面胶合等失效问题。箱体采用近似切角多边形的外形设计，并非随意的造型选择，而是充分考虑了越野车底盘的安装空间限制——越野车辆底盘布局紧凑，悬架、差速器、

　　车架横梁等部件挤占了大量布置空间，切角的外形能够避让周边的安装干涉点，同时箱体的安装基准面设置在底部与侧部的连接凸缘上，凸缘上预留的安装孔位能够直接匹配越野车主减速箱的对接法兰，无需额外设计转接支架，减少装配环节的累积误差。从功能特性上看，该齿轮箱的齿轮参数经过针对性调校，齿面采用了适合冲击载荷的修形设计，在啮合入口处做了微量的齿顶修缘，能够抵消大扭矩传递时齿轮轴受载变形带来的啮合冲击，降低传动过程中的噪音与振动，即使在车轮突然遇到石块凸起、载荷瞬间突变的工况下，齿轮啮合也能保持平稳，不会出现卡滞或打齿的问题。箱体的内部型腔设计充分考虑了润滑脂的存储与流动，齿轮啮合区域的周边预留了足够的储油空间，

　　齿轮旋转时能够带动润滑脂均匀附着在所有齿面与轴承位置，无需额外设计复杂的强制润滑油路，适配越野场景下长时间大负荷工作的散热与润滑需求，避免高速越野时长时间高负荷运转导致的润滑失效。在安装边界的设计上，该齿轮箱的输入轴伸出长度与轴径匹配越野车辆分动箱的输出接口，输出轴的花键参数直接对应车轮侧的传动法兰连接尺寸，箱体的最大外轮廓尺寸经过反复校核，在保证齿轮组有足够支撑刚度的前提下，尽可能压缩了箱体的壁厚与整体体积，既不会因为箱体过于笨重增加底盘的簧下质量，影响悬架的响应表现，也不会因为壁厚不足导致大扭矩下箱体出现变形，影响齿轮的啮合精度。设计过程中还充分考虑了野外工况的防护需求，箱体的合箱面采用了止口配合的密封结构，

　　轴伸位置的密封槽预留了适合双唇油封的安装空间，能够阻挡越野过程中泥水、沙尘进入箱体内部，避免杂质进入啮合区域造成齿面的磨粒磨损，延长部件的维护周期。不同于普通乘用车辆的传动齿轮箱，这款产品的所有支撑轴承都选用了能承受径向与轴向复合载荷的型号，匹配越野场景下车辆侧倾、颠簸时齿轮轴受到的额外轴向力，保证在极端倾斜工况下轴承也能保持正常的支撑精度，不会出现轴系窜动导致的齿轮偏载。从传动效率的角度来看，多组圆柱齿轮的直齿啮合方案虽然相比斜齿传动的平稳性略低，但传动效率更高，动力传递过程中的损耗更小，能够将发动机输出的扭矩尽可能多地传递到车轮端，在越野脱困时能够提供更直接的动力响应，不会因为传动损耗导致轮上扭矩不足。箱体外部的加强筋布置在轴承座对应的外侧位置，沿着载荷传递的方向延伸，能够在不显著增加箱体重量的前提下提升轴承座部位的结构刚度，避免大扭矩下轴承座出现变形导致的轴系偏斜，保证齿轮始终保持全齿宽啮合，最大化齿面的接触面积，降低单位面积的接触压力。在实际装车场景中，该齿轮箱可以作为分动箱后的二级减速增扭单元，也可以集成在轮边作为轮边减速机构使用，适配不同改装需求的越野车型，无论是硬派越野的原厂升级，还是定制越野车辆的传动系统搭建，都能通过调整安装接口的参数快速适配，不需要对齿轮传动的核心结构做大幅修改，具备较强的场景适配性。
