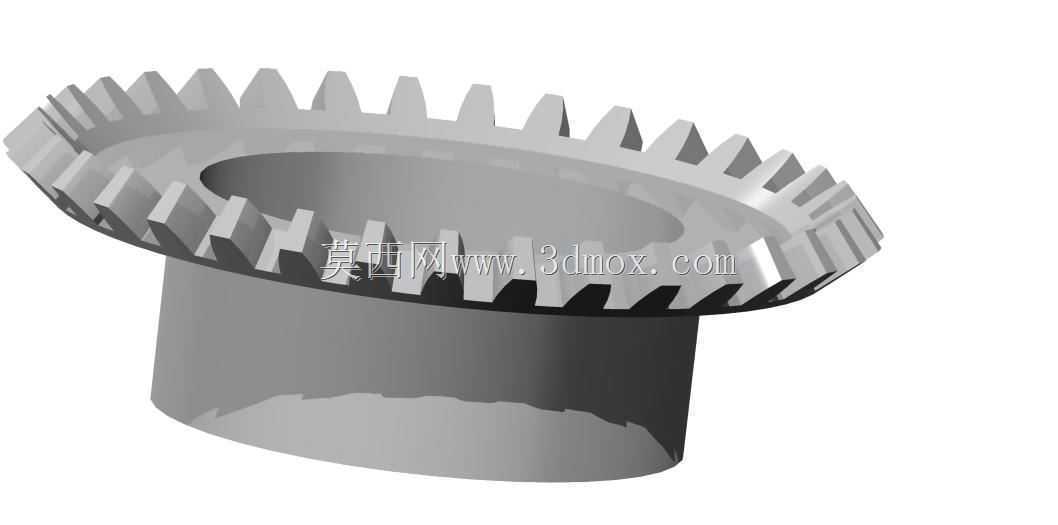

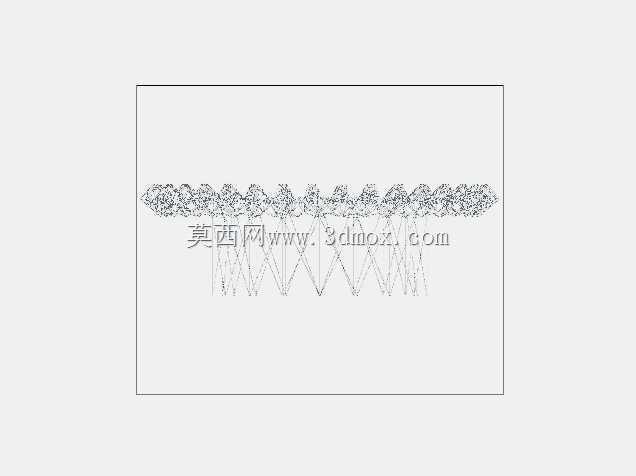

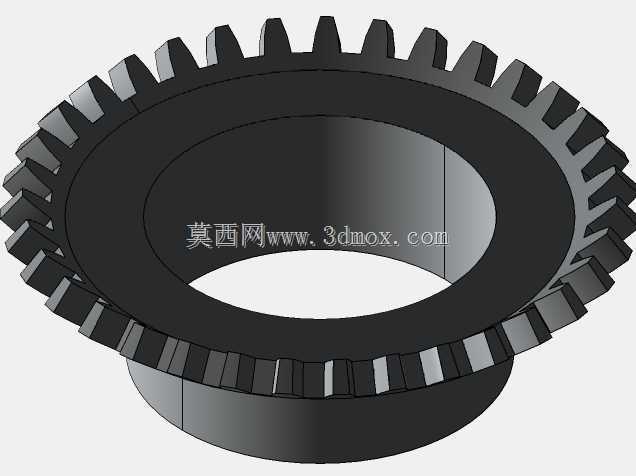

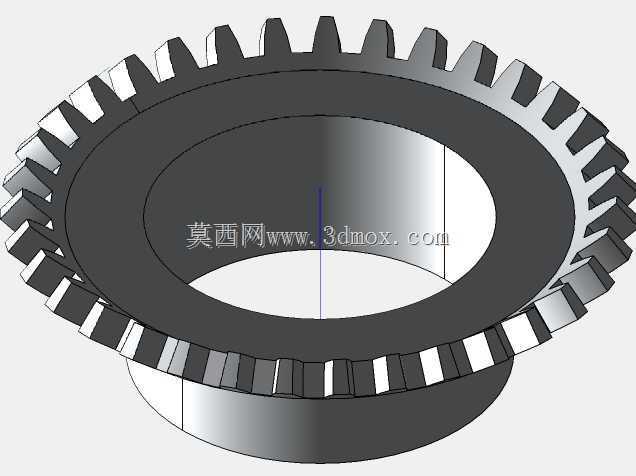

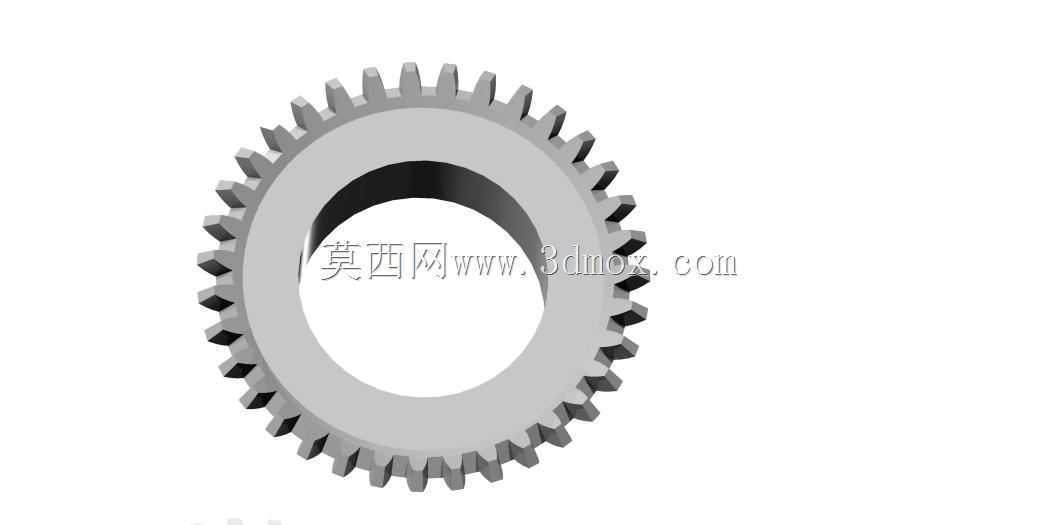

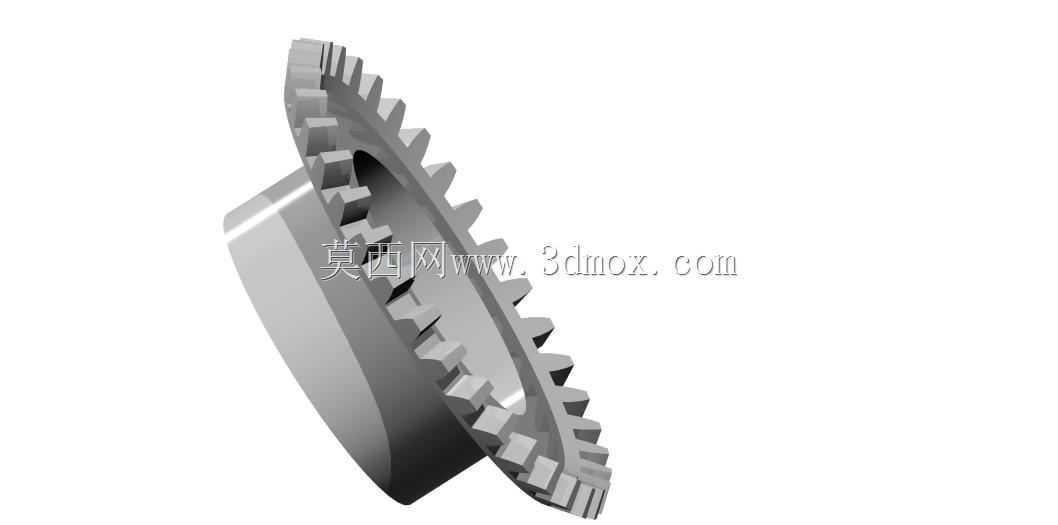

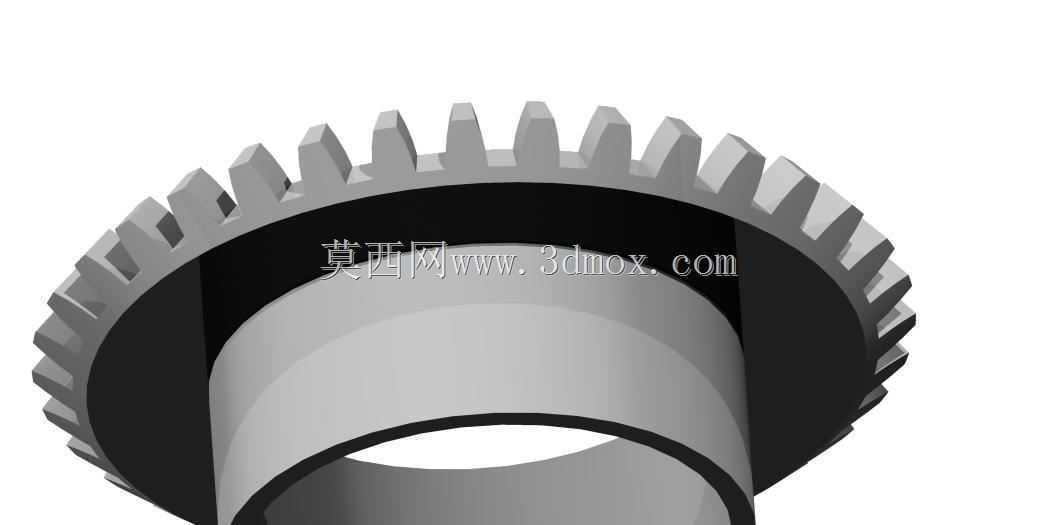

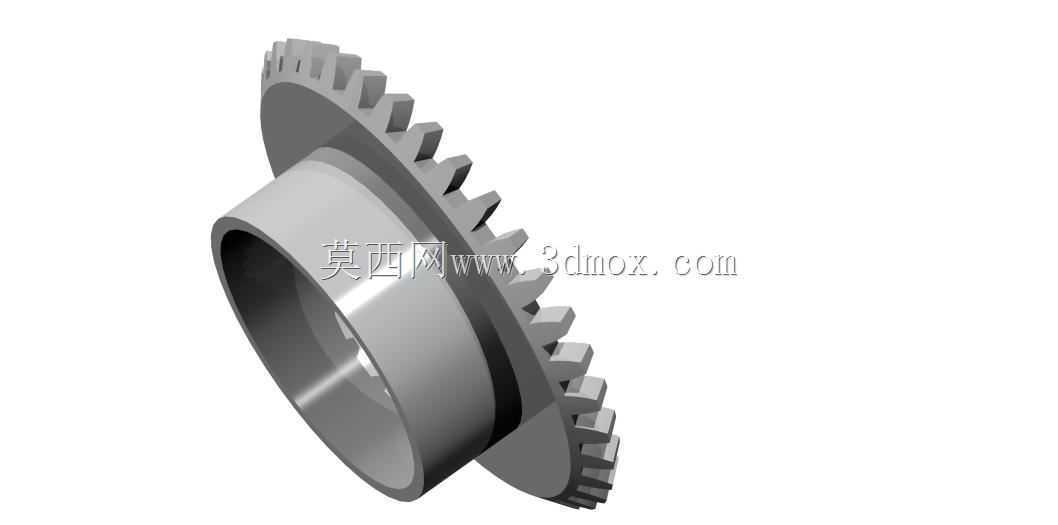

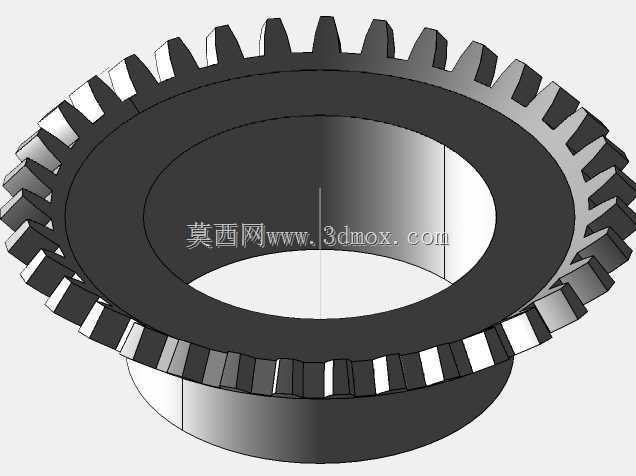

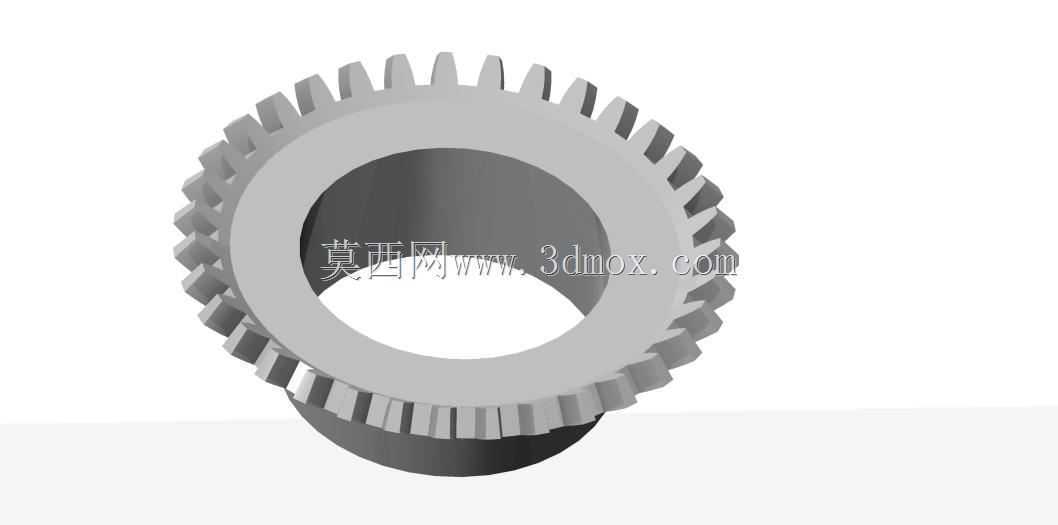

带轮毂一体式传动锥齿轮结构设计

　　在各类需要相交轴动力传递的机械传动场景中，这类带一体式轮毂的锥齿轮是应用极为广泛的核心传动零件，不同于直齿圆柱齿轮仅能完成平行轴间的动力传输，锥齿轮依靠自身锥面分布的轮齿结构，可实现两相交轴之间的回转运动传递，常见的轴交角多为90度，能够适配不同安装空间下的动力转向需求，在汽车差速器、机床主轴传动箱、农业机械动力分配机构、小型减速机内部都能见到这类结构的身影。从实际使用的角度看，这类锥齿轮的核心作用是按照设定的传动比完成扭矩与转速的匹配传递，轮齿沿节锥面均匀分布，啮合过程中轮齿从齿端逐步进入啮合再逐步退出，相比直齿圆柱齿轮的全齿宽同时啮合，其啮合冲击更小、传动平稳性更优，能够承受一定的变载荷冲击，适配中低速重载的传动工况。

　　设计这类锥齿轮时，首先要根据传动系统的额定输入扭矩、目标传动比确定齿轮的模数、齿数以及节锥角参数，轮齿的齿形采用渐开线锥齿廓，保证啮合过程中瞬时传动比的恒定，避免传动过程中出现转速波动带来的振动与噪音；轮毂部分采用与齿圈一体式的结构设计，省去了额外的齿圈与轮毂连接装配环节，既提升了零件整体的结构刚性，也避免了连接键、紧固件松动带来的传动失效风险，轮毂内孔设计为光滑通孔结构，可根据实际安装需求加工键槽或者采用过盈配合的方式与传动轴完成装配，轮毂的轴向长度经过匹配设计，既保证与传动轴有足够的配合接触长度，避免传动过程中出现轴孔偏磨，也不会过度占用轴向安装空间，适配紧凑布局的传动箱体。从安装边界来看，这类锥齿轮的最大外缘由齿顶圆直径决定，

　　安装时需要保证配对齿轮的节锥顶点重合，否则会出现轮齿偏载、局部磨损加剧的问题，齿轮的背锥面与轮毂端面的垂直度有严格的形位公差要求，装配时可依托轮毂端面完成轴向定位，保证轮齿的啮合间隙处于合理区间，间隙过大会导致传动换向时出现冲击，间隙过小则会导致轮齿润滑不良、运转温升过高。在实际选型应用中，这类一体式锥齿轮不需要额外组装齿圈与轮毂，零件整体的同轴度更容易得到保证，运转过程中的动平衡表现更优，适合转速相对较高的传动场景，轮齿部分的齿宽沿节锥方向逐步收窄，既保证了轮齿根部有足够的抗弯强度，也避免了小端齿形过尖导致的热处理开裂风险，齿轮的端面与轮毂外圆都预留了装夹定位基准，方便后续的滚齿、剃齿以及热处理后的精加工工序，

　　能够有效控制零件的加工精度，保证批量生产时的互换性。这类锥齿轮在传动系统中通常作为动力传递的末端或者中间级，搭配对应的配对锥齿轮使用，可将动力沿垂直方向传递至执行机构，比如在汽车的主减速器中，这类锥齿轮可将传动轴纵向输入的动力转换为横向输出，驱动两侧车轮转动；在小型机床的进给传动箱中，可将主轴的回转动力传递至进给丝杠，完成进给方向的动力切换；在农业机械的动力分配系统中，可将发动机输出的动力分流至不同的工作部件，满足不同作业部件的转速需求。设计过程中还需要考虑润滑与散热的需求，轮齿啮合面的粗糙度需要控制在合理范围，运转时齿轮箱内的润滑油可随着轮齿的转动被带入啮合面，形成稳定的油膜，减少轮齿的磨损，轮毂与轴配合的部位可根据转速需求选择添加润滑脂或者采用稀油润滑，避免配合面出现干磨。不同于分体式锥齿轮需要考虑连接螺栓的剪切强度、配合面的压溃风险，一体式结构的锥齿轮整体强度更高，能够承受更大的瞬时过载，在存在冲击载荷的工况下可靠性更强，同时零件的装配工序更少，能够减少装配过程中的累积误差，提升整个传动系统的装配精度，降低后期的维护成本。
