多电压房车蓄电池断路旋钮开关

　　这套蓄电池切断开关的三维结构围绕低压直流配电系统中的电源隔离需求展开，常见于房车改装、工程车辆、船舶辅机电瓶组、户外储能柜以及长期停放的作业设备。设备在实际使用中并不承担频繁启停负载的任务，而是在车辆封存、检修线路、加装用电设备或长期驻车时，将蓄电池与整车负载侧彻底断开，避免暗电流持续消耗电瓶电量，也能在线路维护时形成明确的物理断开点，降低误触短路和线束老化起火的风险。

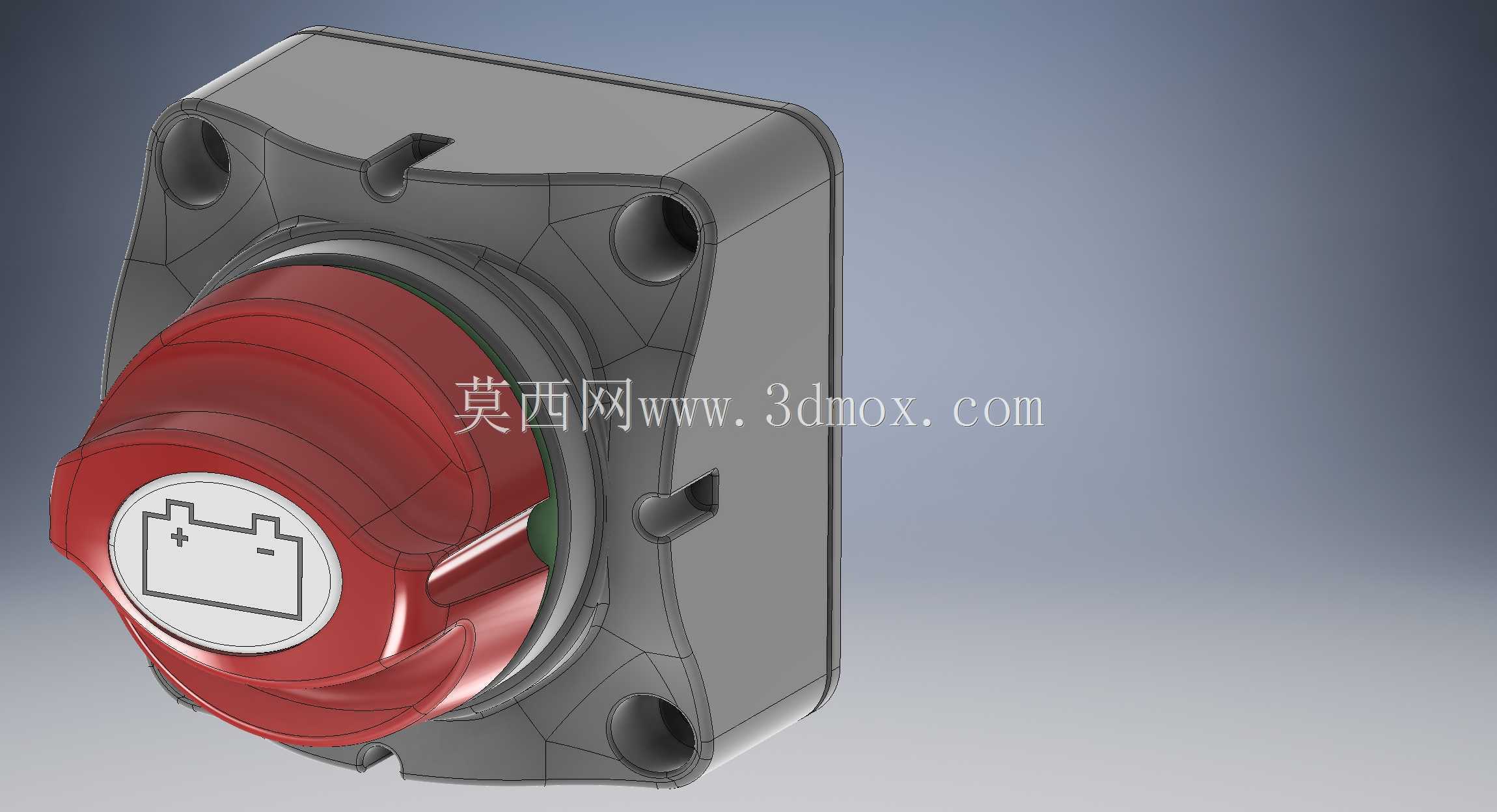

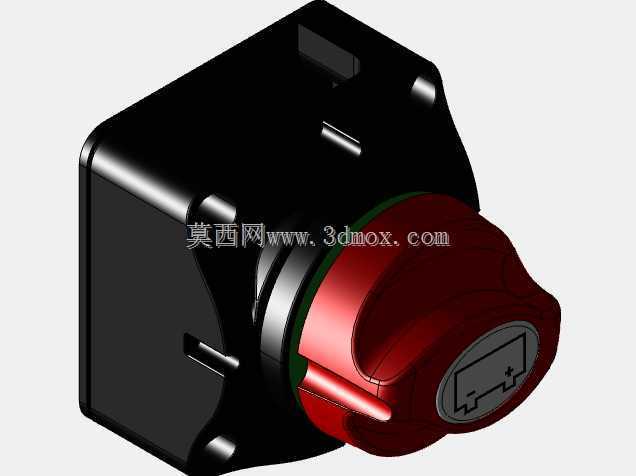

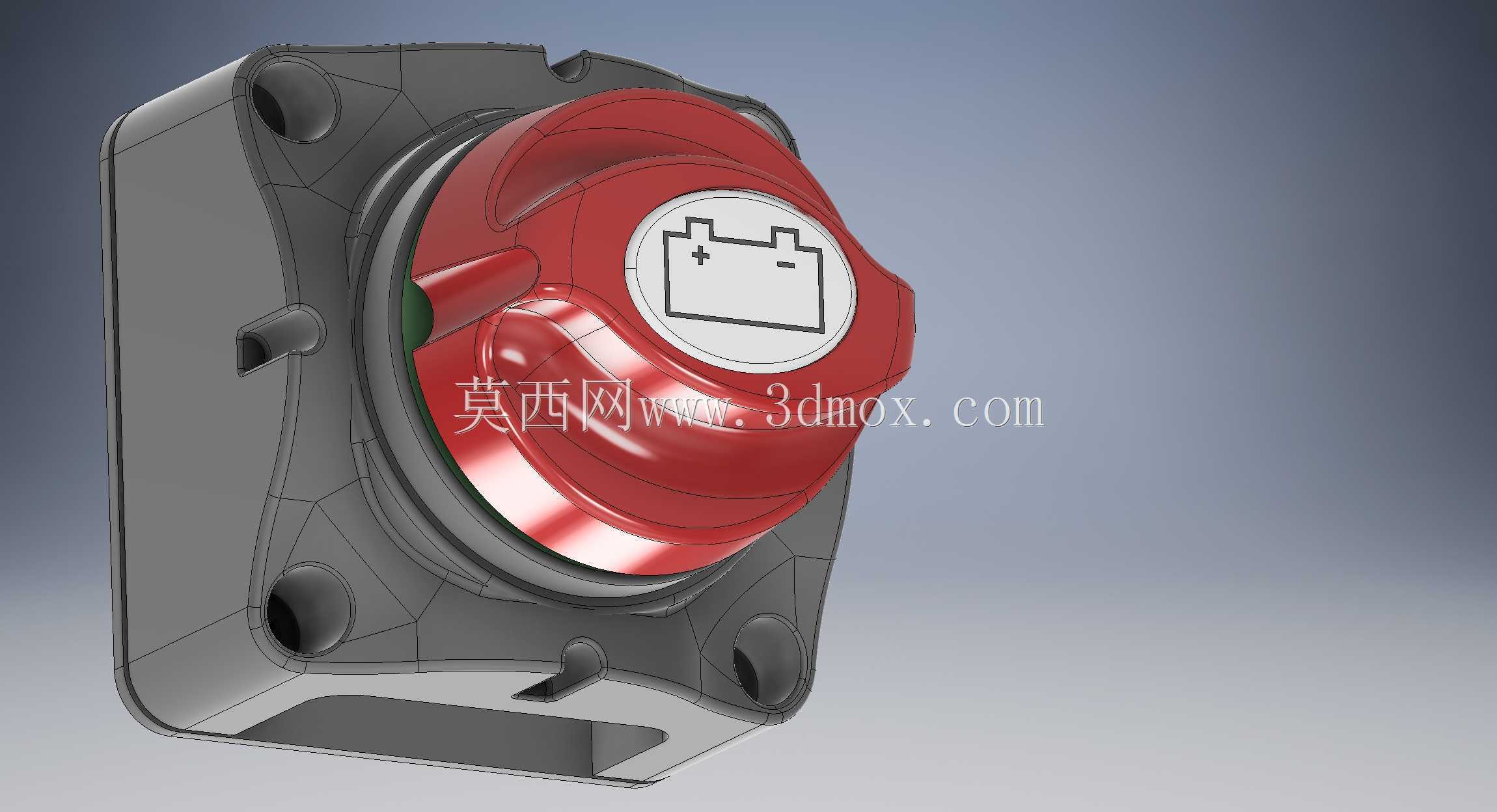

　　从结构布置上看，开关主体采用底座法兰加旋转操作头的组合形式。黑色底座承担安装、接线和内部触点支撑功能，外形不是规则矩形，而是按照安装空间和螺栓孔位做了切角与加强筋处理。四个角部预留安装孔，孔周做局部增厚，便于通过螺栓固定在电瓶仓壁、设备支架或配电板上。底座下方留出接线区域，可与蓄电池正极侧或主电源回路串联，安装时需要结合线缆弯曲半径确认端子朝向，避免粗电缆在仓体内形成强行拉扯。红色旋钮位于正面中央，直径明显大于底座操作区域，戴手套作业时也能快速抓握旋转；旋钮表面设置电池图形标识，使检修人员在多开关并列布置时仍能直观识别其电源切断属性。

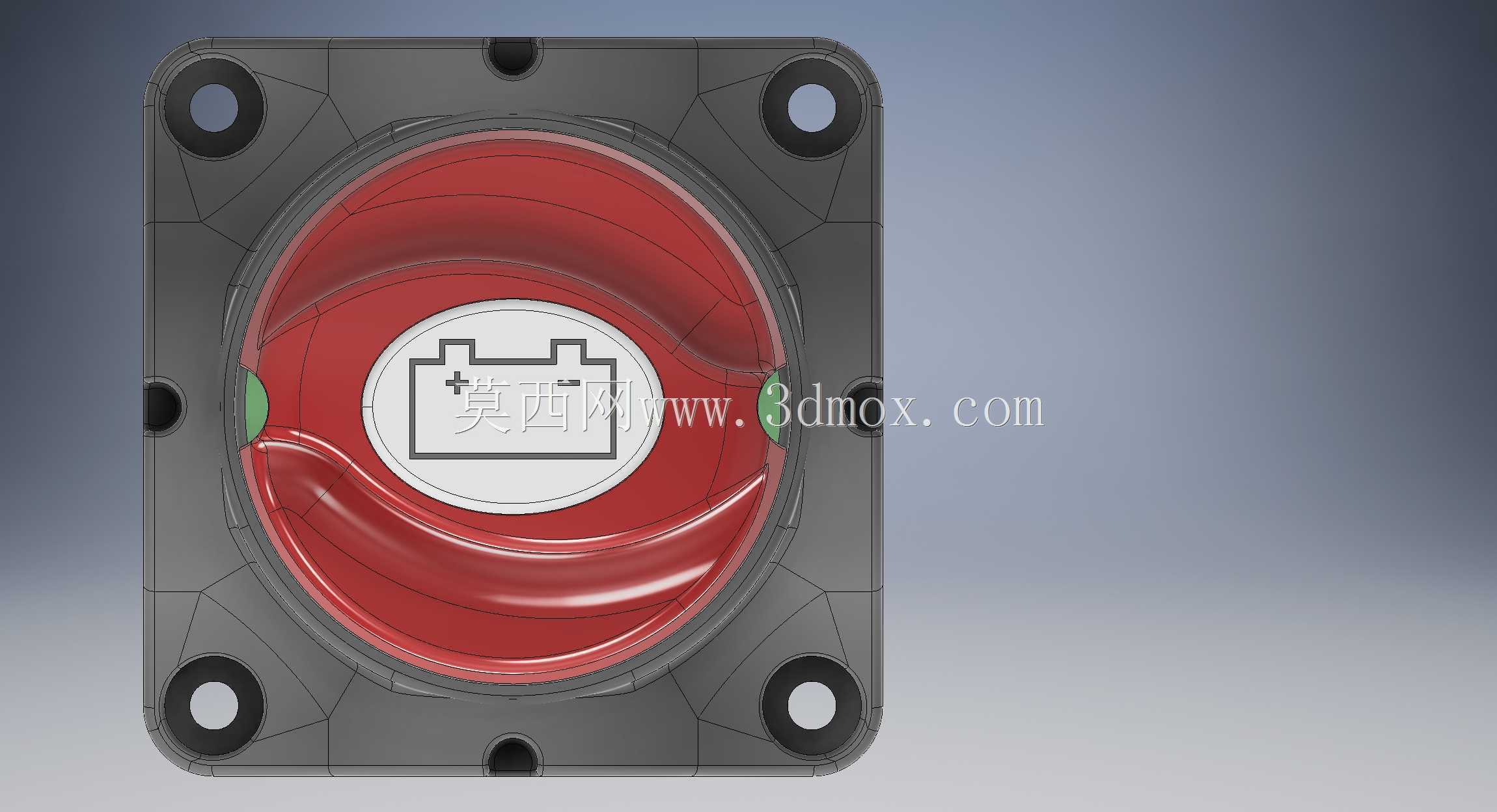

　　设计思路上，该类开关强调大电流低压回路下的可靠接触与明确操作反馈。旋转机构通过旋钮角度变化控制内部触点闭合或分离，操作位置应具备清晰的止挡感，避免车辆振动导致开关在通断状态之间漂移。红色操作件与深色基座形成高对比度，不仅是外观区分，也服务于仓内光线不足时的快速识别。底座外缘和安装孔周围的筋条用于提高塑件或绝缘件的刚性，减少拧紧安装螺栓时底座变形对内部触点同轴度的影响。正面圆形标识区与旋钮轮廓同心，保证旋转操作后外观仍保持规整。

　　在安装边界方面，选型时不能只关注开关正面占用面积，还要预留旋钮旋转所需的手指空间、后方接线端子的压接空间以及线缆弯折空间。底座法兰贴装面应尽量平整，若安装在薄板舱壁上，需在背面增加补强板或使用大尺寸垫圈，防止长期振动后固定点松动。开关周围应远离排气管、发动机高温部件和直接积水位置，虽然车载电瓶开关通常考虑一定的防尘防溅能力，但三维布局时仍应让接线端处于便于检查、不易被金属工具意外搭连的位置。对于多电瓶并联系统，开关额定通流能力、端子规格和主线缆截面积需要匹配，不能用小容量控制开关替代主回路断路器件。

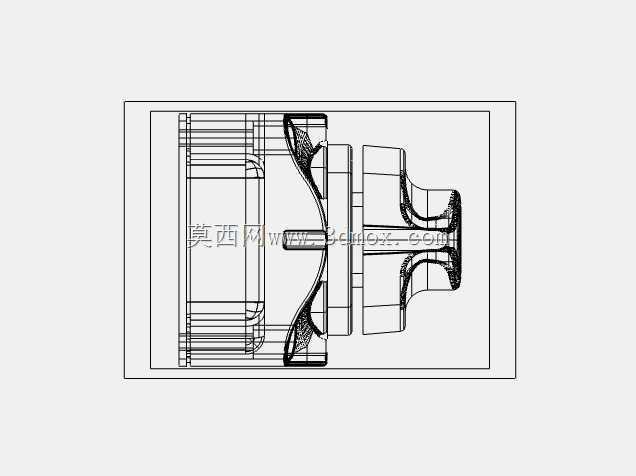

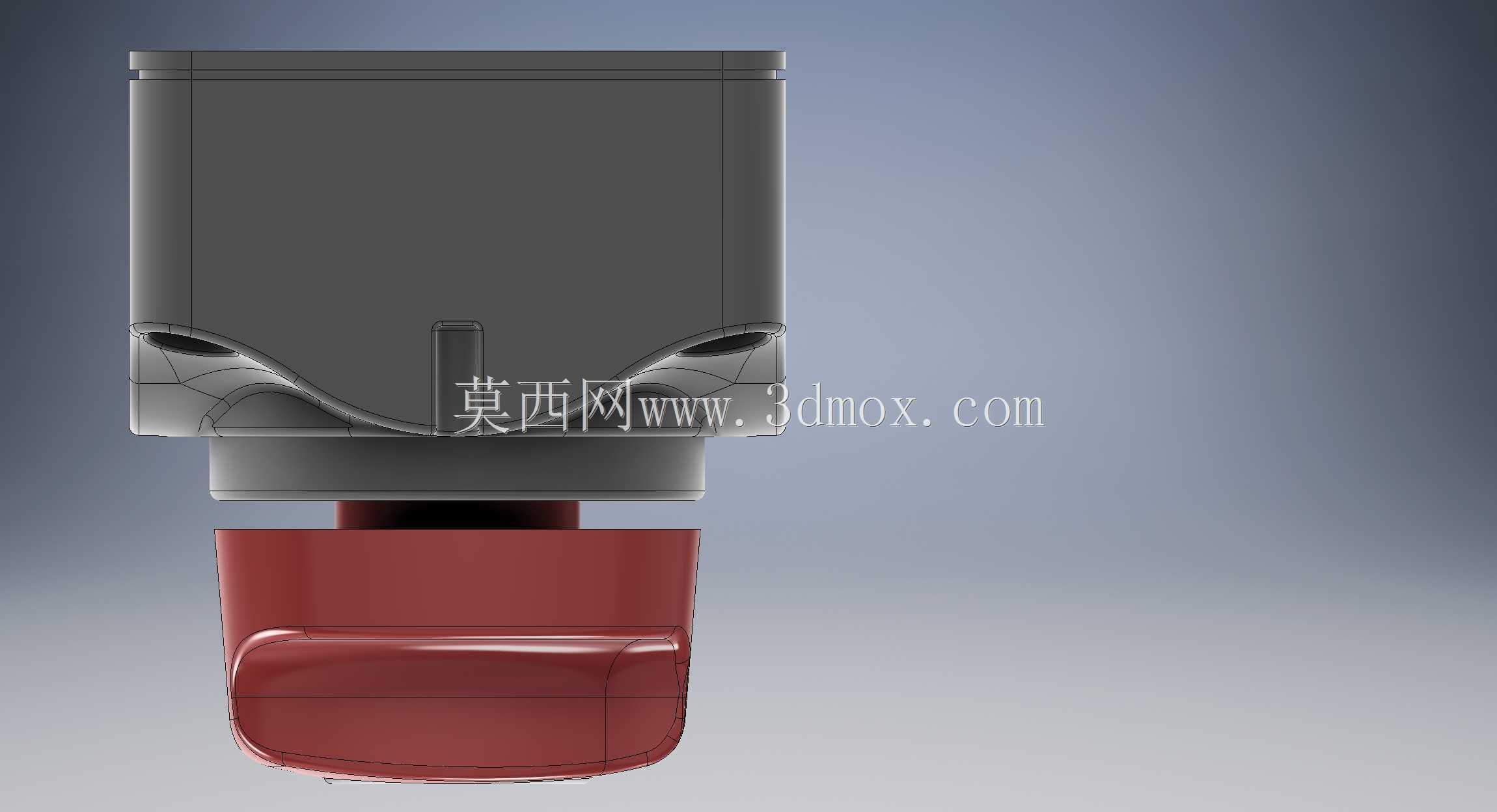

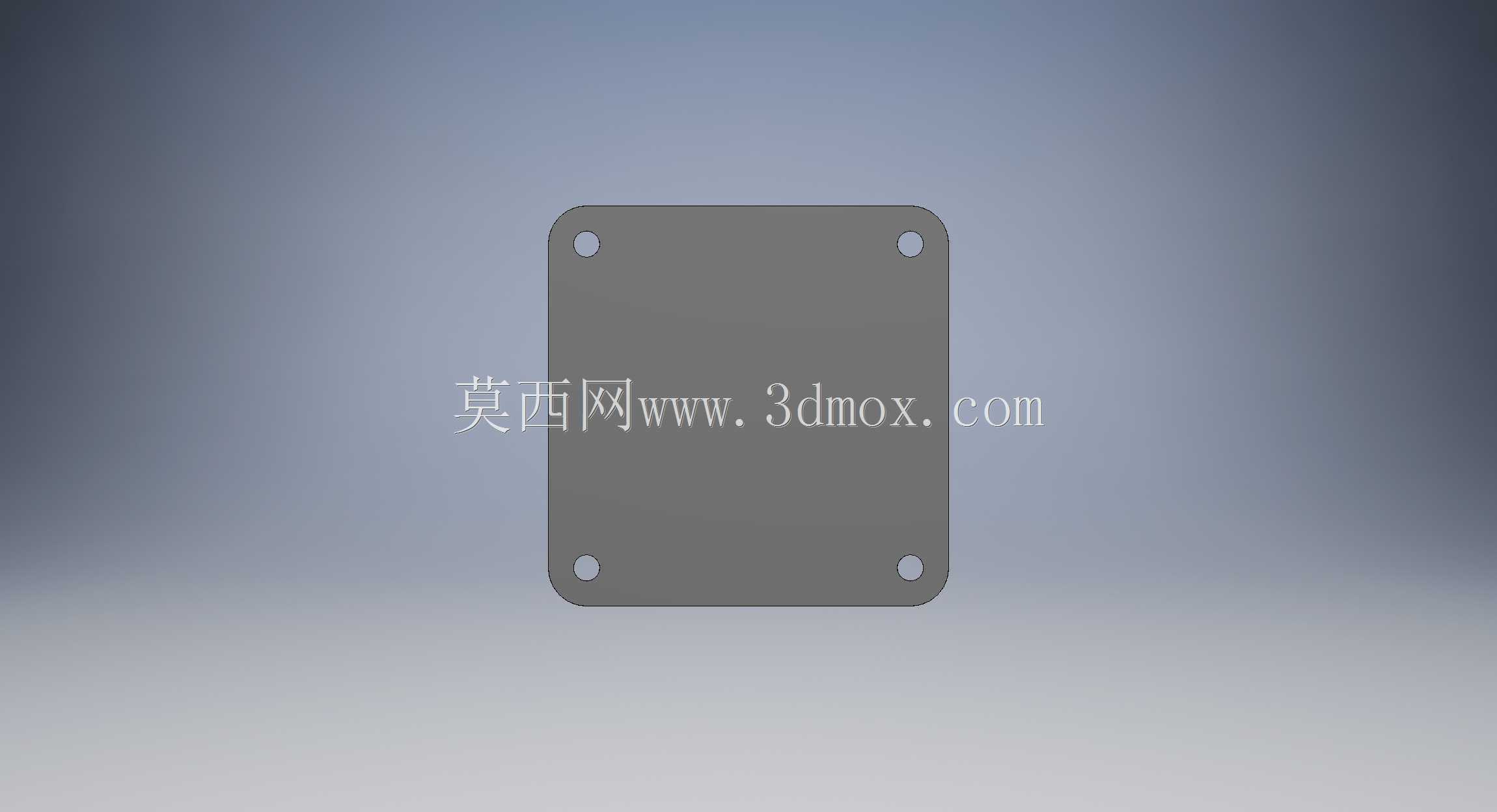

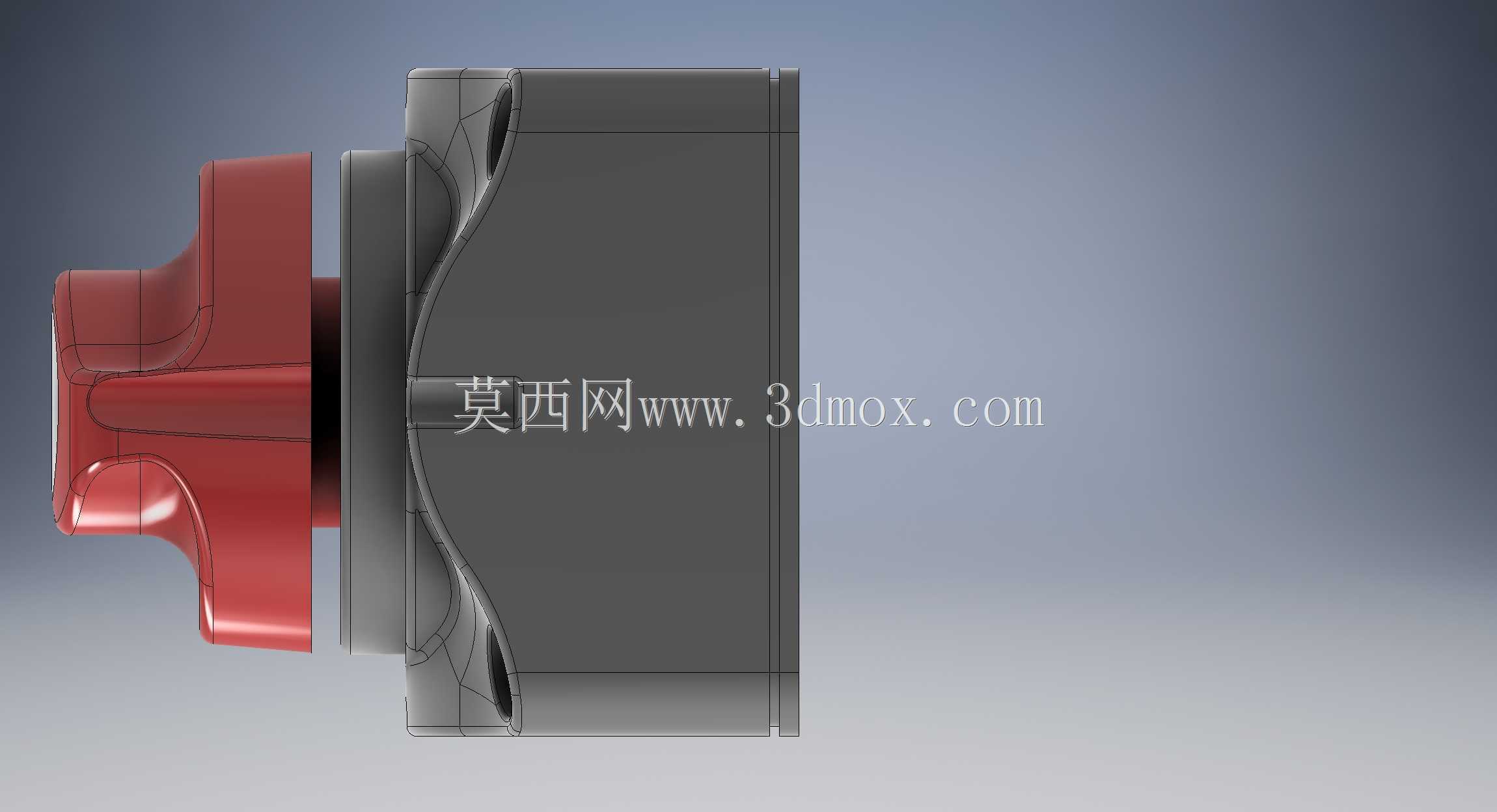

　　建模过程中，底座的不规则轮廓、安装孔沉台、侧向缺口和加强筋是结构还原重点。旋转旋钮部分需要保证与底座之间的同轴关系，红色握柄的曲面起伏、圆形标识凹槽以及前后遮挡关系都应体现出来。法兰孔位可作为整车安装校核基准，接线端区域则应保留与铜排或电缆端子连接的空间。该模型适合用于房车电源系统布置、车辆电瓶仓设计、维修教学演示以及低压直流配电方案校核，帮助设计人员在实物加工前检查开关与支架、线束、舱壁之间的干涉情况。
