宁德时代116Ah方形棱柱锂离子电芯结构

　　这款棱柱形锂电芯是当前新能源动力与储能领域应用占比极高的单体储能单元，标称电压3.7V、容量116Ah的参数设定，刚好覆盖了从轻型两轮代步车到乘用电动汽车、分布式家庭储能柜的多场景适配需求。在电动两轮车领域，这类电芯可通过4并16串的组合方式，搭配BMS保护板组成48V40Ah级别的动力锂电池组，满足日常通勤50-70公里的续航需求，相比传统铅酸电池减重60%以上，循环寿命提升3倍；在电动汽车领域，该容量规格的电芯可通过CTP无模组结构直接集成到电池包内部，减少结构件占比的同时提升整包能量密度，适配A0级到A级纯电乘用车的动力需求，也可作为插电混动车型的补能电芯使用；在轻型储能场景中，单颗电芯即可作为小型户外电源的核心储能单元，搭配逆变模块满足露营、应急备电的用电需求。

　　从功能特性来看，这款三元体系（NMC）的棱柱电芯采用硬壳铝制外壳封装，相比软包电芯拥有更好的结构强度，抗挤压、抗穿刺性能更优，适合在存在振动、冲击的移动场景下使用。电芯顶部设置了两个大尺寸极柱，分别对应正负极输出，极柱采用激光焊接密封结构，可避免电解液泄漏，同时大截面的极柱设计能够支持持续1C以上的放电倍率，峰值放电倍率可达3C，满足车辆急加速、重载起步时的大电流输出需求。电芯顶面中部设置了防爆阀结构，当电芯内部因为过充、短路出现压力异常升高时，防爆阀会主动开启泄压，避免电芯发生爆燃风险，这是动力电芯必备的安全结构设计。

　　从设计思路层面，这款电芯采用了当前量产方形电芯的成熟卷绕结构设计，内部极片采用宽幅涂覆工艺，正负极片与隔膜通过高速卷绕机卷绕成型后装入铝壳，经过注液、化成、封口等工序完成生产。外壳采用深蓝色喷塑处理，一方面可以提升外壳的绝缘性能，避免成组时相邻电芯外壳接触造成短路，另一方面也可以提升外壳的耐腐蚀性，延长电芯在复杂工况下的使用寿命。电芯的长宽高尺寸经过标准化设计，可适配当前主流的电芯成组夹具与模组焊接工装，不需要额外开发定制化的成组治具，能够有效降低电池包的生产制造成本。

　　在安装边界方面，这款电芯的棱柱形结构拥有规整的安装面，成组时可通过结构胶直接粘接在电池包的液冷板上，电芯侧面与液冷板之间填充导热硅胶垫，能够将电芯工作时产生的热量快速导出，保证电芯在-20℃到55℃的环境温度区间内稳定工作。电芯的极柱间距、极柱尺寸均符合行业通用的连接片设计标准，成组时可采用超声波焊接或激光焊接的方式将铝制连接片与极柱固定，不需要额外调整连接片的开孔位置。电芯的厚度方向预留了0.2mm的膨胀间隙，当电芯经过多次充放电循环出现轻微膨胀时，不会因为挤压造成相邻电芯变形或外壳破损，这一设计细节是动力电芯成组时必须考虑的安装边界条件，很多新手结构工程师在做电池包设计时容易忽略膨胀间隙的预留，导致电池包使用后期出现电芯挤压损坏的问题。

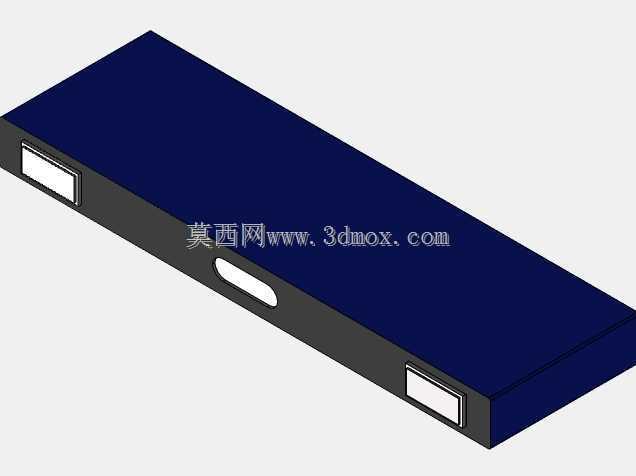

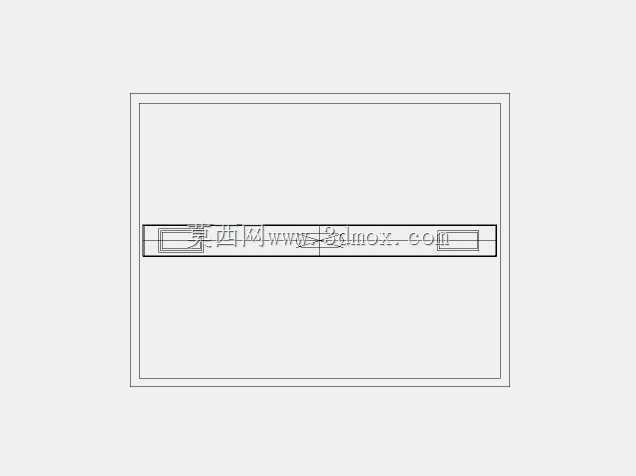

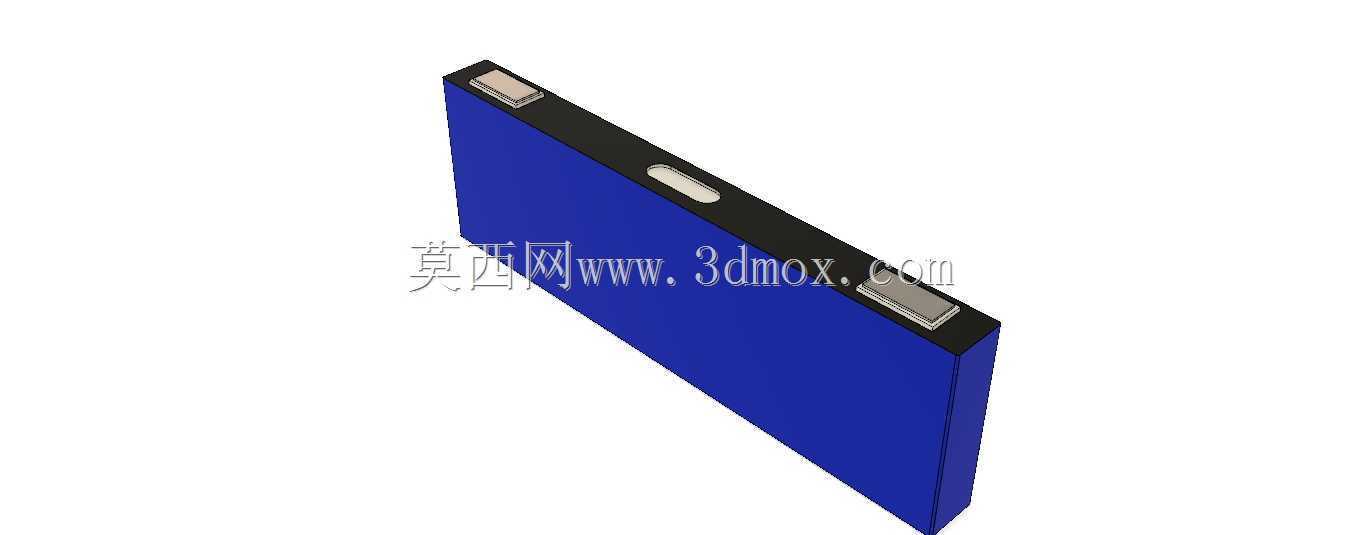

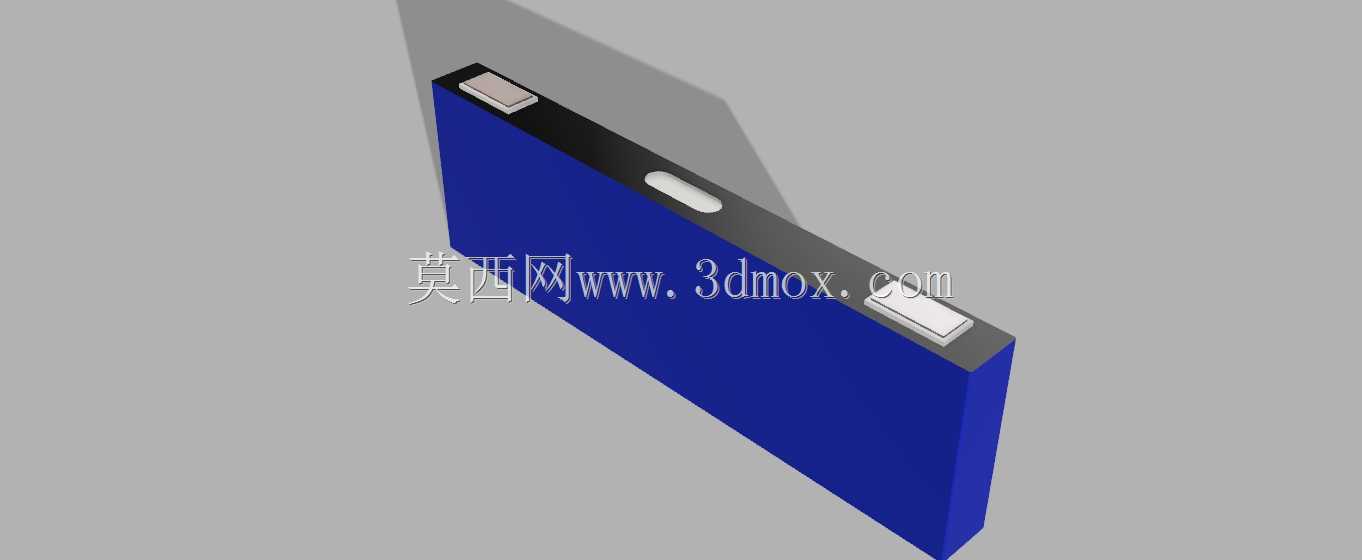

　　在三维建模层面，这款模型完整还原了电芯的所有外部结构特征，包括极柱的凸台结构、防爆阀的凹陷结构、外壳的圆角过渡细节，模型的尺寸比例与实物完全一致，可直接用于电池包的结构干涉检查、成组工装的设计验证、BMS采样线束的布线模拟，不需要再对模型进行二次尺寸修正。对于从事新能源电池结构设计的工程师来说，这类标准化量产电芯的三维模型是电池包开发过程中的基础参考资料，能够大幅缩短前期方案设计的周期，避免因为电芯尺寸测绘错误导致后续开模、工装设计出现偏差。
