立神26.5系列方形NMC棱柱锂离子电芯

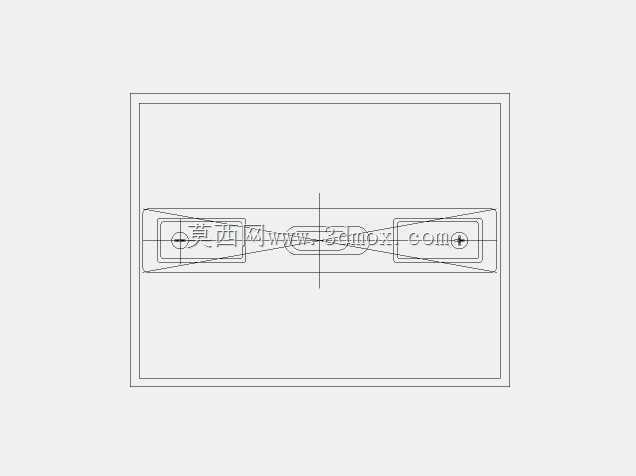

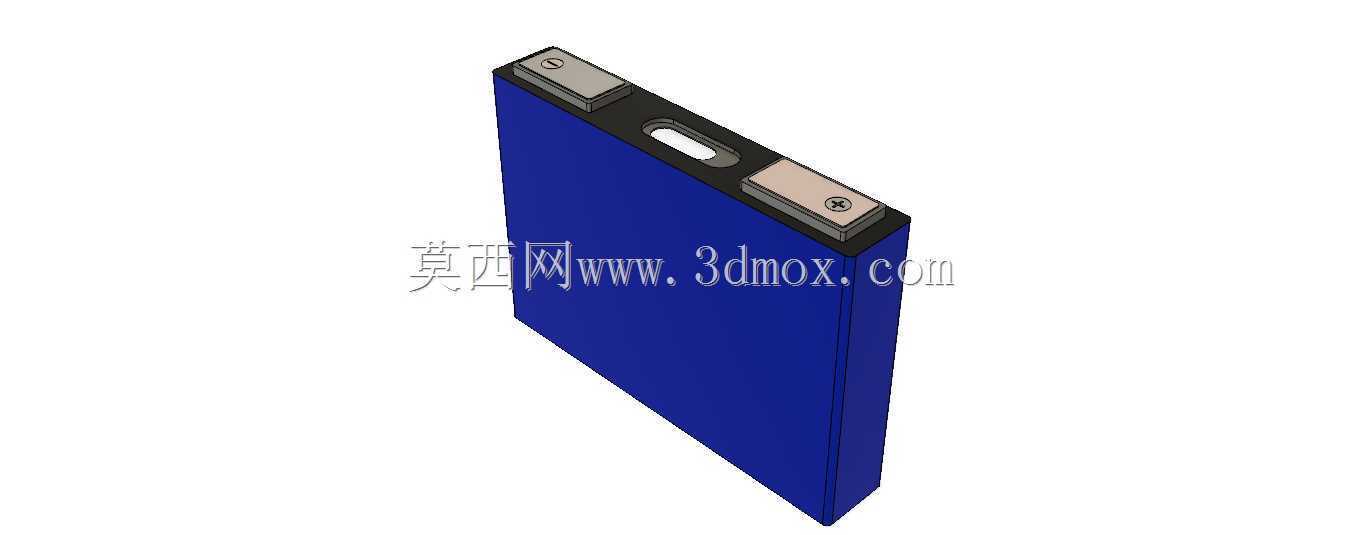

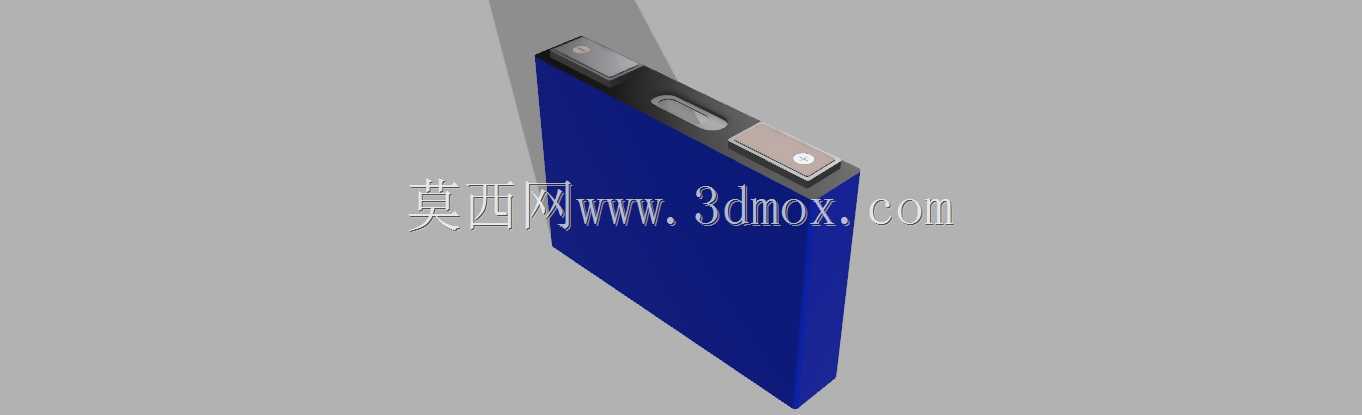

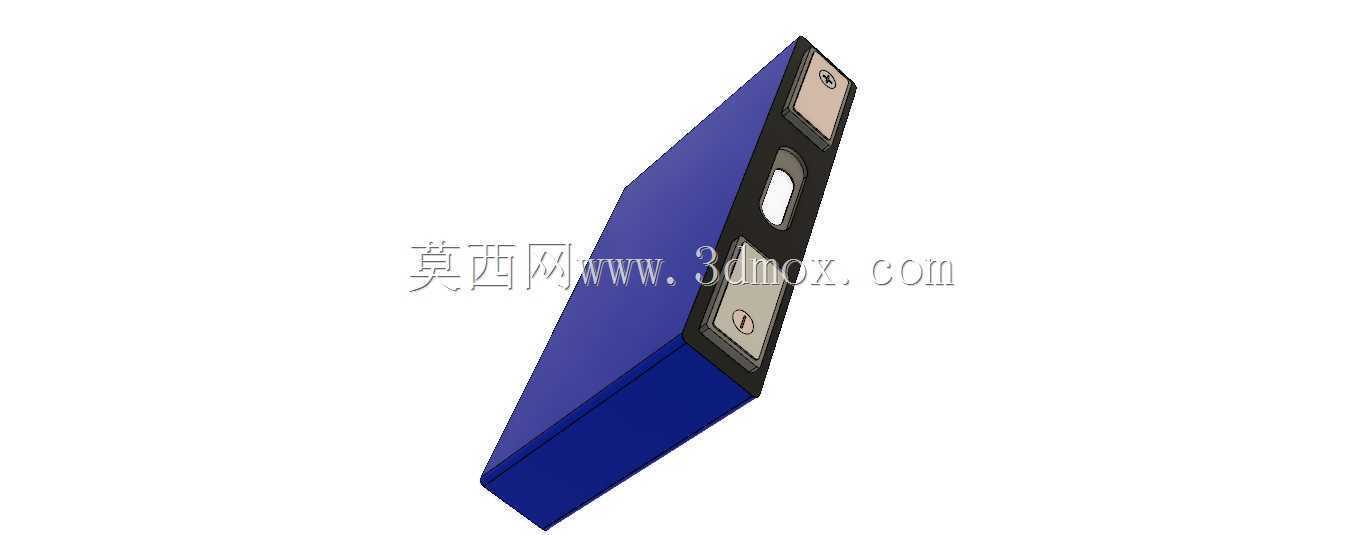

　　这款方形棱柱结构的三元锂离子电芯，目前在工商业储能柜、低速电动车辆、户用储能模组、通信基站后备电源等场景中有着极高的适配度，不同于软包电芯的易形变特性、圆柱电芯的成组空间浪费问题，硬壳方形的结构在成组时可以直接通过侧面贴合排布，最大化利用电池包的内部安装空间，不需要额外设计复杂的缓冲限位结构来抵消电芯膨胀带来的位移。从结构设计逻辑来看，电芯外壳采用高强度铝质冲压壳体，表面做蓝色绝缘喷塑处理，壳体侧壁的平整度公差控制在0.2mm以内，保证多颗电芯并排堆叠时接触面可以完全贴合，既可以提升整组的结构强度，也能让电芯工作时产生的热量通过接触面均匀传导到模组的散热结构上，避免单颗电芯局部过热引发的热失控风险。电芯顶部的极柱采用不对称布局设计，

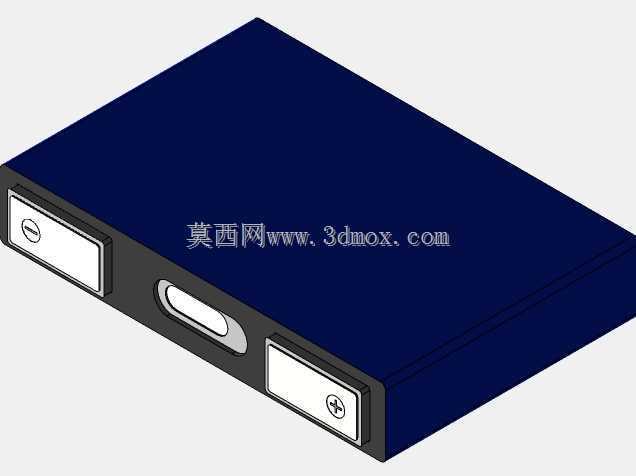

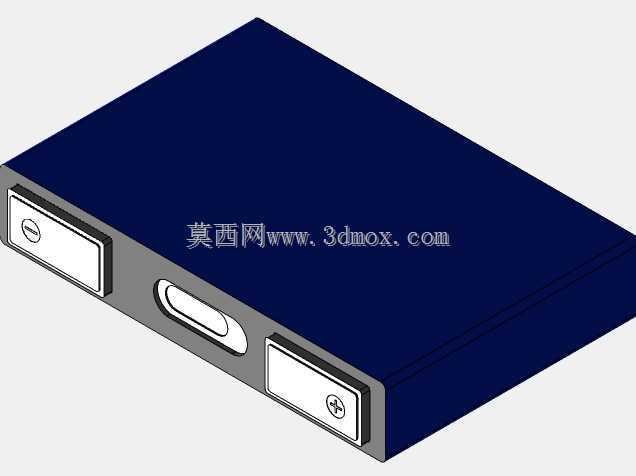

　　正负极柱分别布置在顶盖的两个对角位置，极柱表面做镀镍防氧化处理，每个极柱上预留了标准的螺丝安装孔位，可以直接通过铜排实现串并联连接，不需要额外焊接转接片，既降低了模组装配的工序复杂度，也能减少连接点的接触电阻，降低大电流充放电时的连接点发热问题。顶盖中部集成了隐藏式提手结构，提手做内凹嵌入式设计，在电芯堆叠时不会突出顶盖平面，不会占用额外的成组高度空间，同时在单颗电芯拆装、搬运时可以直接通过提手施力，避免抓取电芯外壳时挤压壳体造成内部极片错位。顶盖同时集成了过压防爆阀结构，当电芯内部因为过充、短路等异常情况导致内部压力超过阈值时，防爆阀会主动开启泄压，避免电芯壳体发生爆裂，提升整组使用的安全性。从安装边界尺寸来看，

　　这款电芯的厚度为26.5mm，宽度148mm，高度101.5mm，额定容量为51Ah，标称电压3.65V，在做电池包排布设计时，相邻电芯之间只需要预留0.1mm的绝缘片安装间隙即可，电芯底部不需要额外设置定位凸台，依靠模组两侧的端板和绑带就可以完成整组电芯的紧固，整体成组后的空间利用率可以达到72%以上，远高于同容量圆柱电芯的成组效率。在实际选型应用中，这类方形NMC电芯的低温放电性能优于磷酸铁锂电芯，在-20℃的环境下仍然可以保持85%以上的可用容量，适合在北方低温区域的户外储能设备、电动作业机械上使用，设计模组结构时需要注意在电芯底部预留1mm以上的膨胀间隙，抵消电芯在循环充放电过程中产生的厚度方向膨胀，

　　避免长期循环后绑带拉力过大导致壳体变形。另外在做三维布局时，需要注意极柱的连接铜排需要和电芯顶盖保持2mm以上的电气安全间隙，铜排表面需要做绝缘包覆处理，避免异物掉落造成正负极短路，电芯的采样线走线槽可以布置在顶盖的空余位置，顺着提手的侧边走线，不需要额外抬高模组的上盖高度，进一步压缩电池包的整体体积。不同于早期的螺栓连接大方形电芯，这款电芯的极柱连接扭矩要求为8N·m，装配时需要严格控制扭矩范围，扭矩过大会导致极柱内部密封结构失效引发漏液，扭矩过小则会导致接触电阻过大引发发热问题，在建模时可以直接按照实测的外形尺寸做干涉检查，不需要额外预留过多的装配余量，因为硬壳电芯的外形尺寸一致性非常好，批量生产的尺寸公差可以控制在0.1mm以内，完全可以满足自动化产线的装配精度要求。
