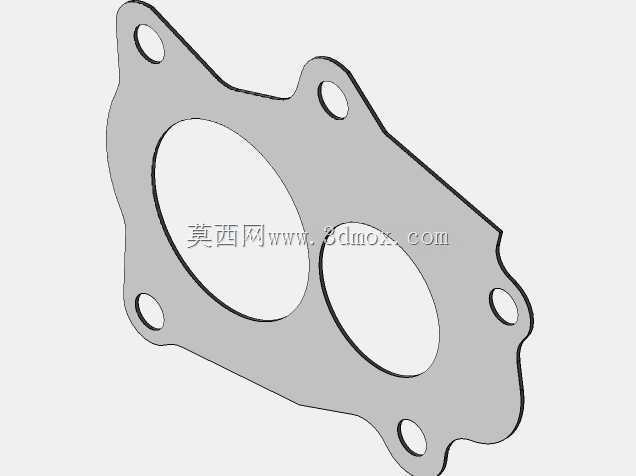

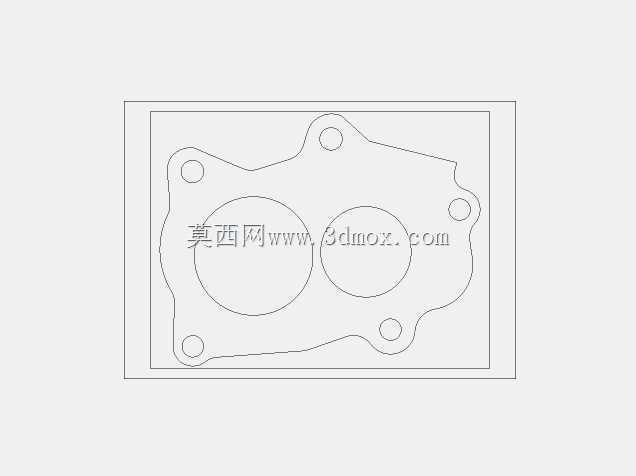

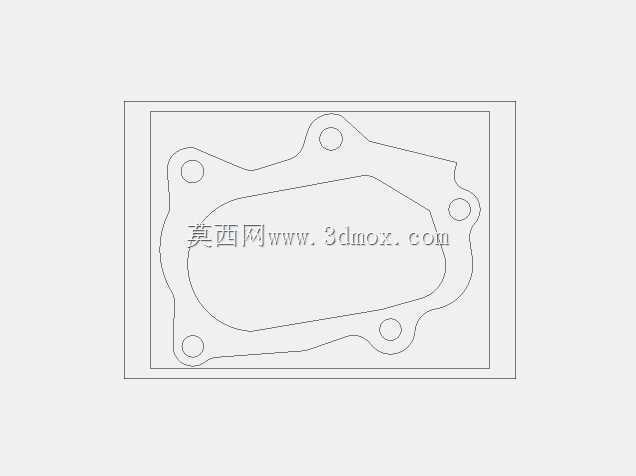

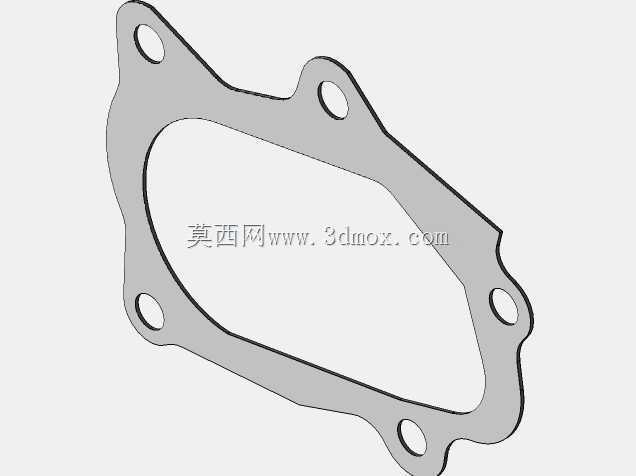

三菱TD04涡轮机出口密封法兰结构

　　在涡轮增压系统的管路连接环节，出口法兰是衔接涡轮壳体与下游排气管道、中冷进气段的核心密封连接件，这款适配三菱TD04涡轮机的出口法兰，主要应用在小排量乘用车涡轮增压机型、小型工业柴油增压机组的排气出口端，承担着高温高压排气工况下的端面密封、连接定位作用，避免增压后的排气泄漏导致增压压力不足、机舱废气窜入等问题。从实际装车与机组装配的场景来看，TD04系列涡轮多用于1.8T-2.5T排量的乘用汽油发动机、小功率非道路柴油增压机组，其出口端的连接面为非规则异形轮廓，法兰的轮廓完全匹配涡轮壳体出口的铸造端面形状，五个安装孔位的位置度公差控制在±0.1mm范围内，能够完全对齐涡轮壳体上的预装螺栓孔，安装时无需额外修配孔位，可直接配合螺栓、

　　高温密封垫片完成紧固。设计阶段首先要匹配涡轮出口的流道轮廓，法兰中心的通流孔完全复刻涡轮出口的异形流道形状，通流边缘做了0.5mm的倒角处理，避免通流截面突变带来的排气紊流，减少排气阻力对涡轮响应速度的影响，同时也能避免高温排气长期冲刷直角棱边带来的局部热应力集中问题。法兰本体采用薄板冲压成型结构，厚度根据密封需求设定为1.2mm，既能够保证端面压紧时有足够的形变补偿量，填补涡轮壳体铸造端面的微小平面度误差，又不会因为厚度过大导致螺栓紧固行程过长、连接刚性不足。五个安装孔沿法兰外轮廓均匀分布，每个孔位都对应涡轮壳体的螺栓凸台位置，孔的直径比配套螺栓大0.2mm，预留了安装时的微小调整余量，同时孔边缘做了翻边强化处理，

　　避免螺栓紧固时孔位被压溃变形，保证长期高温振动工况下的连接可靠性。从安装边界来看，法兰的外轮廓比涡轮壳体出口端面单边大3mm，既能够完全覆盖密封垫片的安装位置，保证密封面的压紧力均匀分布，又不会因为轮廓过大和周边的隔热罩、管路支架产生干涉，在实车装配时，法兰安装后与周边部件的最小间隙保持在8mm以上，满足发动机运行时的热膨胀间隙要求，避免热态下部件接触产生异响或者磨损。在密封性能设计上，法兰的两个端面都做了平面度校准，平面度公差控制在0.05mm以内，配合高温金属夹层垫片使用时，在螺栓达到规定扭矩的情况下，能够承受最高950℃的排气温度、最大2.5bar的排气压力，不会出现端面泄漏问题。

　　同时法兰的异形轮廓在设计时充分考虑了冲压工艺的成型性，所有外轮廓转角都做了R2以上的圆角过渡，避免冲压时出现应力开裂，也能减少安装时锐边划伤操作人员、割破密封垫片的风险。对于三维建模从业者来说，这类异形法兰的建模核心在于准确还原孔位的位置度、通流孔的轮廓曲线以及端面的平面度要求，建模时需要优先对齐涡轮出口的安装基准，先确定五个安装孔的相对坐标，再根据流道轮廓绘制中心通流孔的草图，最后根据密封面宽度要求绘制外轮廓，建模过程中要注意所有转角的圆角处理，避免出现尖锐棱边，同时要保证法兰的厚度均匀，符合冲压件的成型工艺要求。在实际选型替换时，这款法兰可以直接适配所有规格为TD04的三菱涡轮机型，不管是原厂替换还是改装升级场景，都能保证安装位的完全匹配，不需要对涡轮壳体或者下游管路进行额外加工，安装后能够保证密封性能与原厂部件一致，不会因为法兰尺寸偏差导致增压泄漏、安装干涉等问题。
