适配B2x4/5系列发动机的排气歧管连接法兰

　　在民用车辆动力改装与小批量发动机适配维修场景中，排气歧管与缸盖的连接密封是影响排气效率、避免漏气故障的核心环节，这款适配B235r机型、同时兼容B2x4/5系列发动机的排气歧管法兰，正是针对该连接节点的定制化结构件。不同于标准化量产法兰的通用化冗余设计，该结构完全贴合对应机型缸盖排气侧的安装点位，从安装边界上规避了通用件错位、密封面压合不均的常见问题。

　　从结构功能来看，该法兰承担着缸盖排气端口与排气歧管支管的刚性连接、密封承压的作用，需要承受发动机排气侧的高温脉冲气流，同时抵消歧管热胀冷缩带来的微小形变应力。设计阶段首先锁定缸盖排气侧的四个锥形端口轮廓，将法兰对应接口设计为从椭圆形到圆形的过渡流道结构，避免气流在连接截面出现突变涡流，降低排气阻力，这一细节是量产通用法兰常忽略的点——通用件多采用等径圆孔，会在锥形端口处形成台阶扰流，影响排气顺畅度。

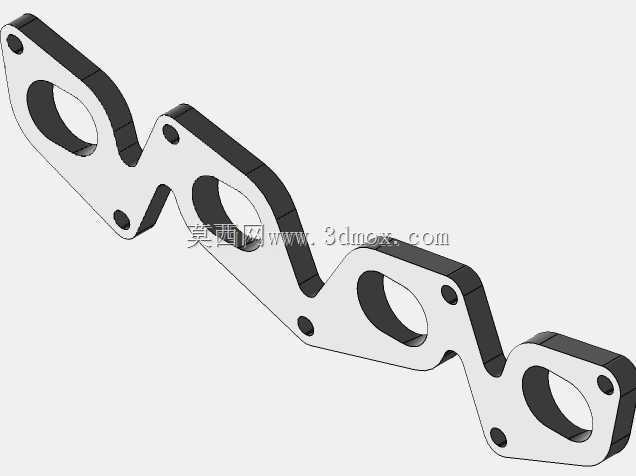

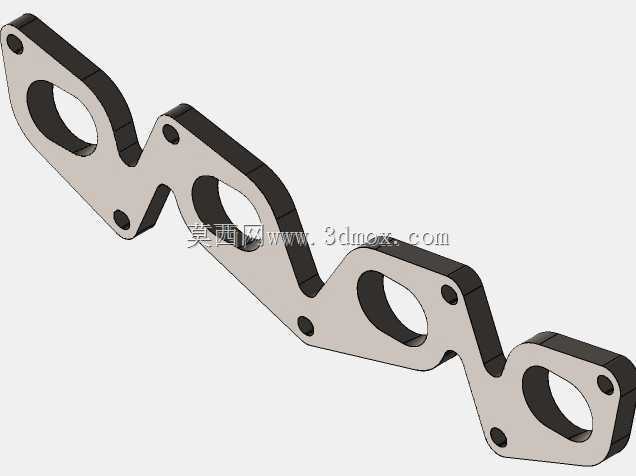

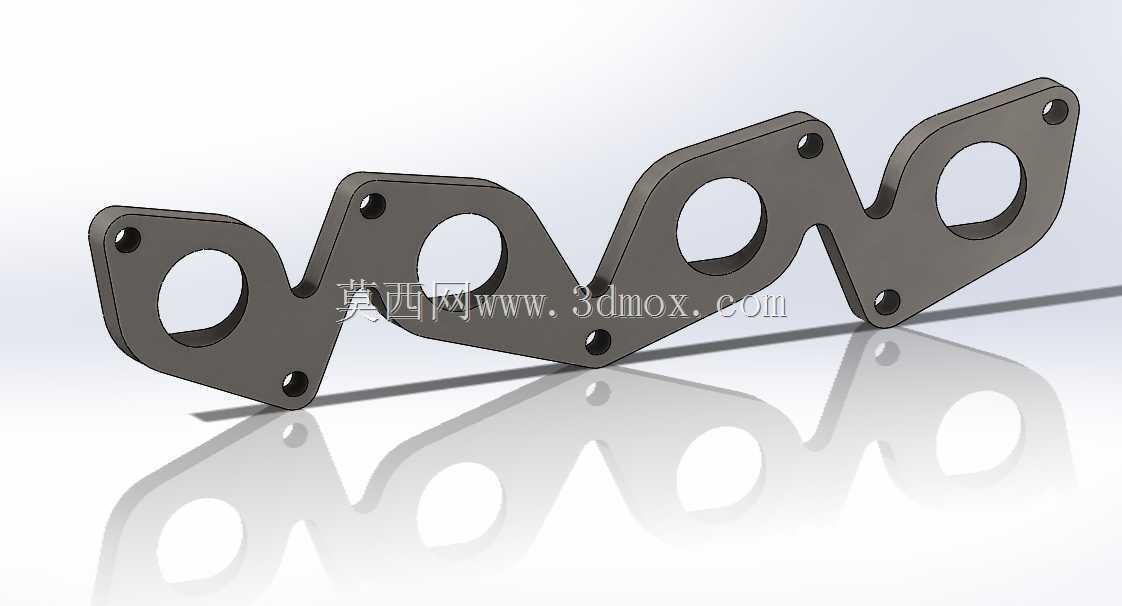

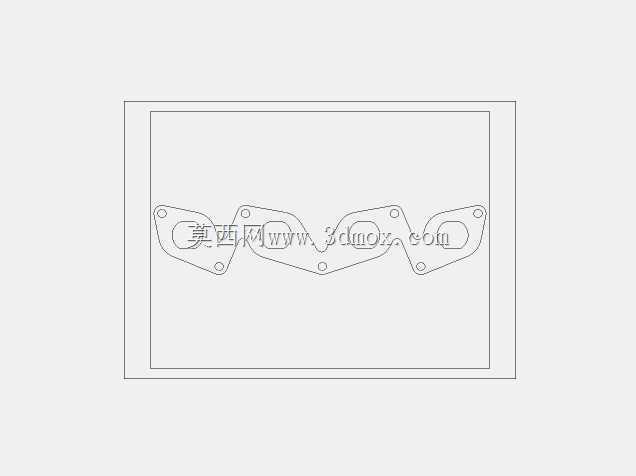

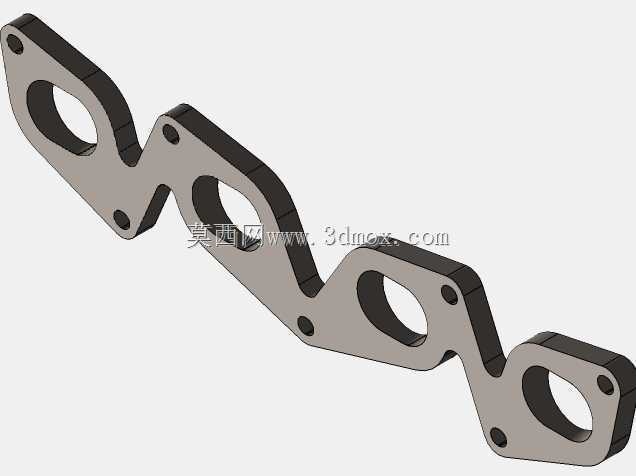

　　外形结构上，法兰整体采用随形布局，沿着四个排气端口的排布轨迹做折线型轮廓设计，没有多余的外伸结构，最大程度压缩安装占用空间，避免与周边的发动机悬置、管线、隔热罩产生干涉。安装孔位完全匹配缸盖侧的螺纹孔位置，每个端口周边对称布置两个定位安装孔，保证法兰安装后每个密封面的压合力均匀分布，不会出现局部压合不实导致的漏气问题。法兰厚度经过受力校核，既保证足够的刚性，在螺栓锁紧时不会出现翘曲变形，又不会过度增加排气侧的整体重量，避免给缸盖螺栓带来额外的载荷负担。

　　加工适配层面，该法兰设计时预留了板材切割后的加工余量，采用板材下料后，两侧密封面需要通过模具研磨或者机加工处理，保证平面度满足密封要求，避免因切割面的粗糙度、平面度不足导致密封垫压合失效。过渡流道的内壁也需要做去毛刺处理，避免气流携带的杂质在毛刺处积碳，长期使用后堵塞流道影响排气效率。

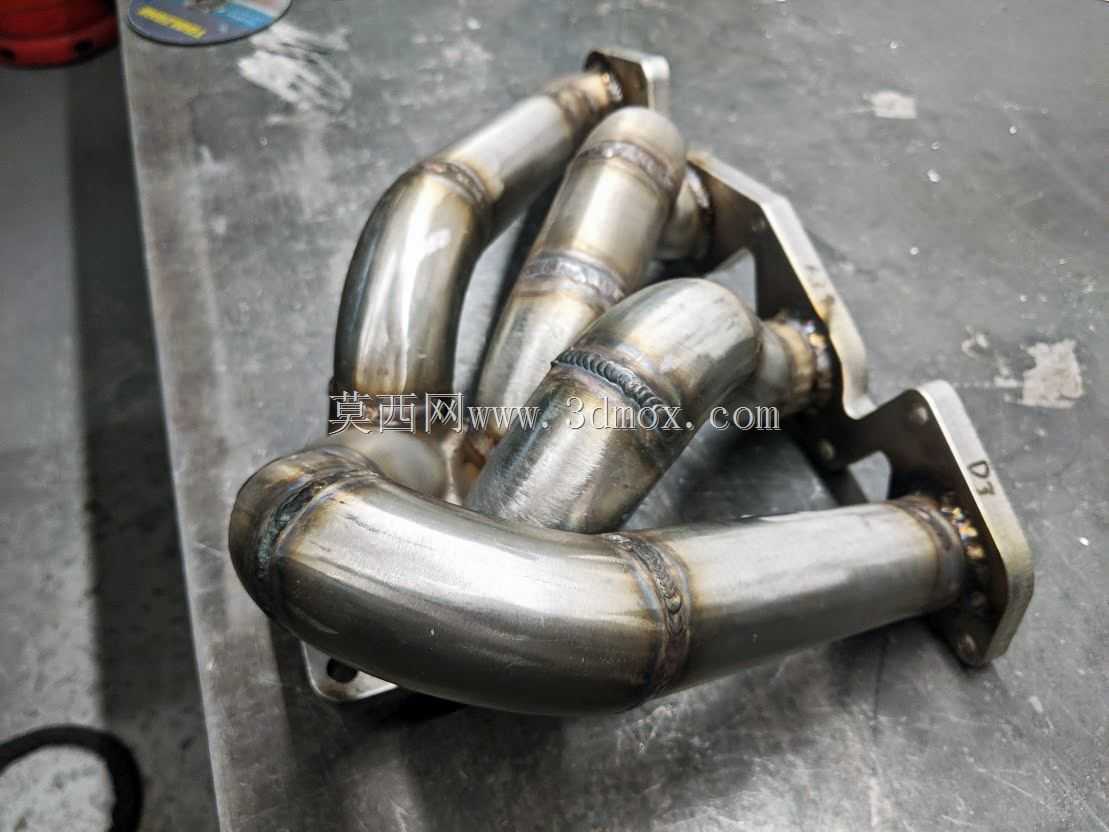

　　实际安装场景中，该法兰可以直接替换原有老化失效的原厂连接法兰，也可以作为改装排气歧管的转接连接件，适配不同管径的 aftermarket 排气支管，不需要对缸盖侧做任何改动，所有安装点位完全对齐原厂孔位，降低改装与维修的加工成本。不同于铸铁材质的原厂法兰，该结构采用板材加工成型，在保证结构强度的前提下，重量更轻，热传导效率更均匀，减少热变形量，长期高温工况下的密封稳定性更优。

　　设计过程中还充分考虑了密封垫的适配空间，法兰密封面的宽度完全匹配对应规格的排气密封垫尺寸，不会出现密封垫外凸或者内缩遮挡流道的问题，每个安装孔的位置精度控制在±0.1mm以内，保证安装时密封垫可以精准定位，不会出现偏移错位。法兰的边角处都做了圆角过渡处理，避免安装过程中锐边划伤操作人员，也减少应力集中点，降低长期受振动影响出现开裂的风险。

　　针对发动机排气侧的振动工况，法兰的结构刚度经过模态校核，避开发动机常用工况下的共振频率区间，不会因为排气脉冲振动产生异响或者疲劳裂纹。四个连接端口的中心距完全匹配缸盖排气道的中心距，安装后不会对排气歧管产生额外的装配应力，避免歧管因为强制装配出现焊缝开裂的问题。
