铁路轮对与配套走行导轨结构设计

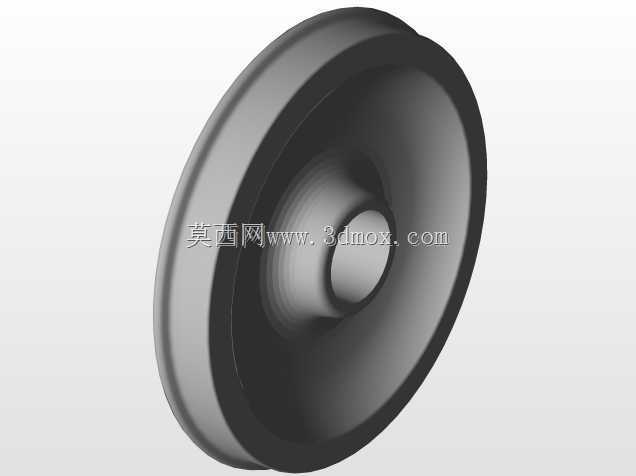

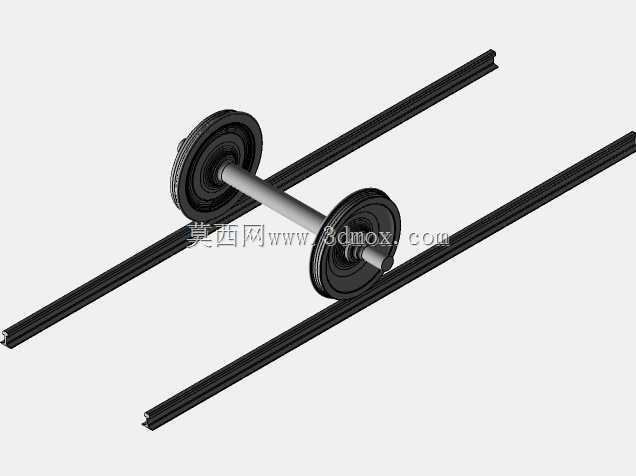

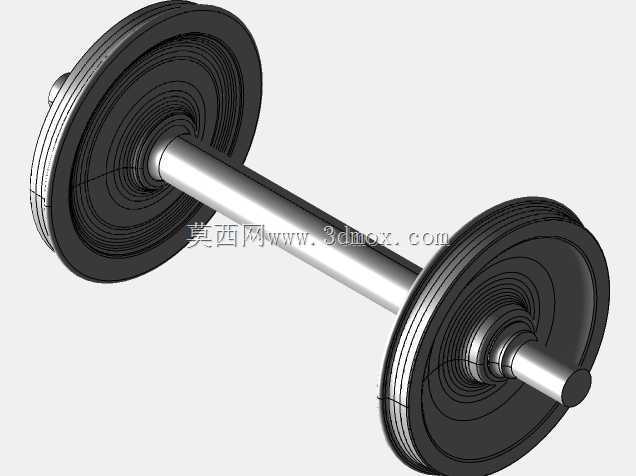

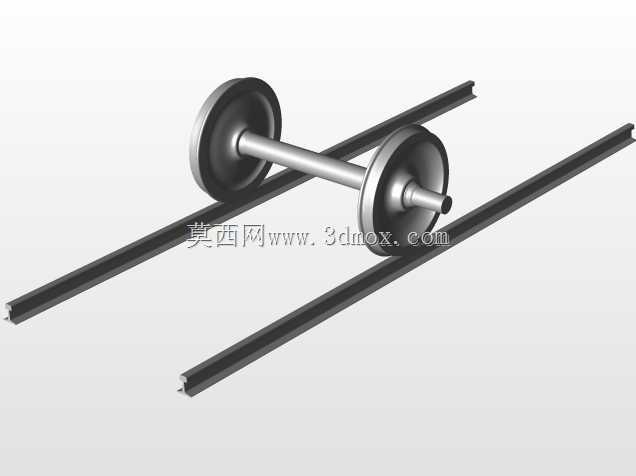

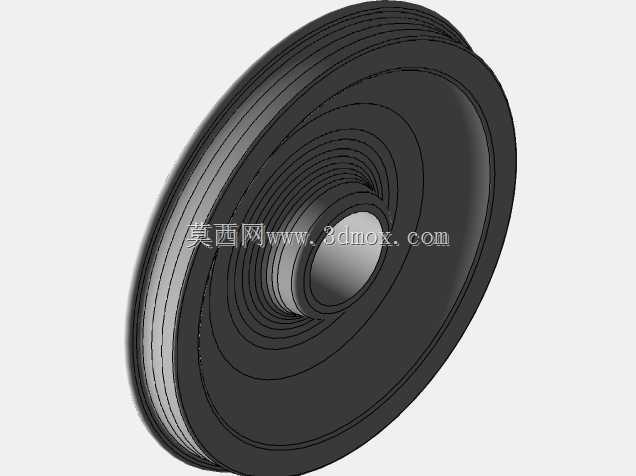

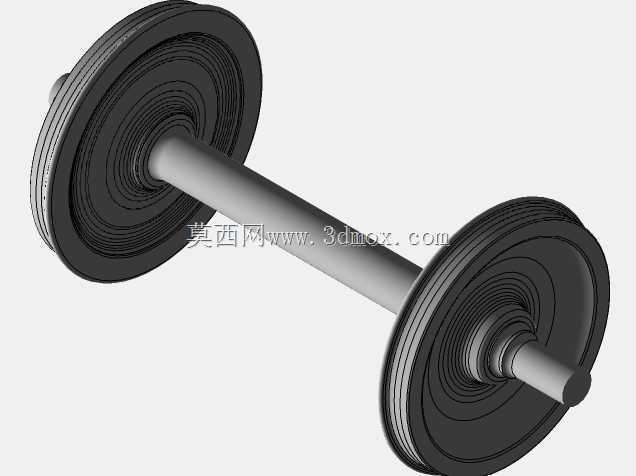

　　在轨道交通装备、厂区重载轨道转运设备的设计环节中，轮对与走行导轨的匹配精度直接决定了走行系统的运行稳定性、负载能力与服役寿命，这套三维结构完整还原了压装式轮对与配套钢制导轨的装配关系，可直接用于走行机构的方案验证、干涉检查与安装边界校核。日常做轨道类走行设备设计时，很多新手容易忽略轮缘与轨头侧面的间隙预留，要么间隙过小导致运行卡滞、轮缘异常磨耗，要么间隙过大引发走行蛇形失稳，这套结构在建模阶段就严格按照轨距匹配要求，预留了单侧1-3mm的轮缘侧隙，既保证直线运行时的对中性能，也能满足小曲率半径弯道的通过需求，不会出现轮缘啃轨的问题。轮对部分采用整体式车轴加双轮压装的结构形式，车轮踏面做了适配标准钢轨的锥度设计，

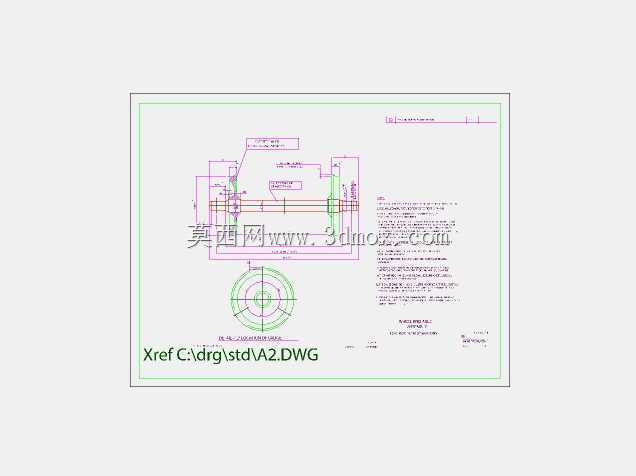

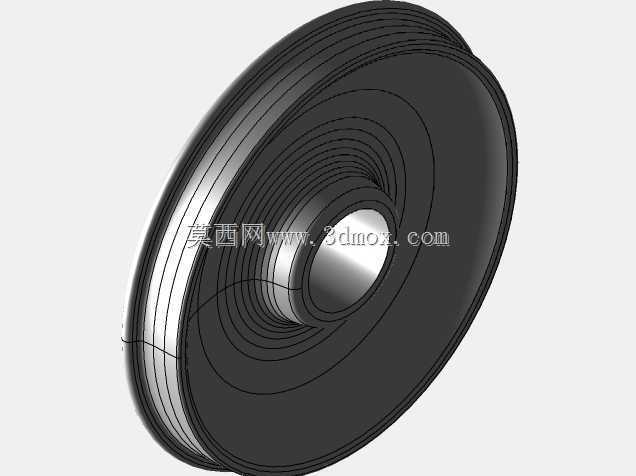

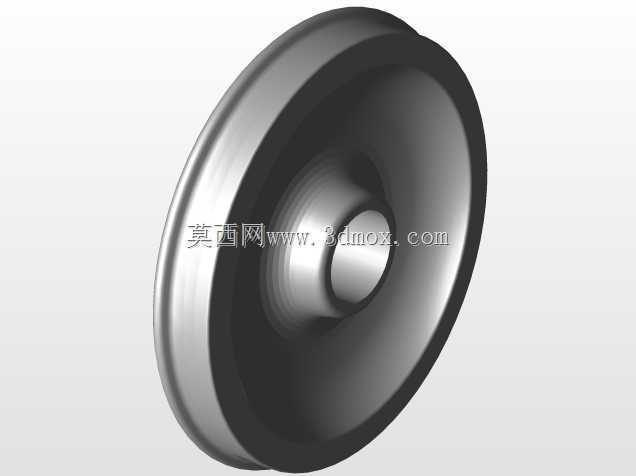

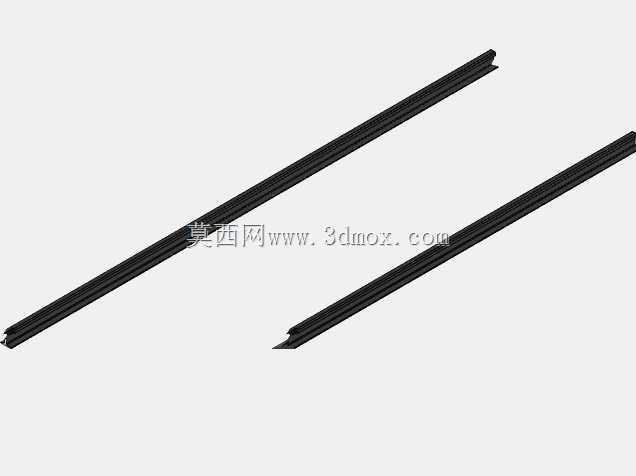

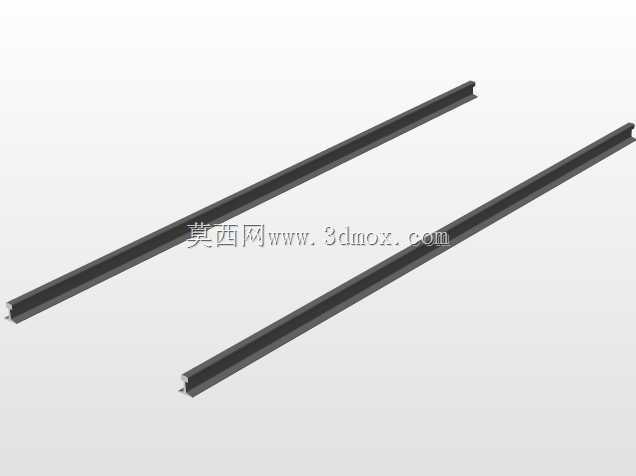

　　这个锥度不是随意给定的，是为了让车辆在过弯时，外侧车轮接触更大的滚动直径、内侧车轮接触更小的滚动直径，自动补偿内外轨的长度差，减少轮轨之间的滑动摩擦，同时直线运行时也能具备自动对中的能力，降低蛇形运动的振幅。车轴与车轮的配合面采用过盈压装的设计逻辑，建模时还原了配合段的轴肩定位结构，车轮压装到位后会抵靠在轴肩端面上，不需要额外的轴向固定件就能承受走行过程中的轴向冲击力，避免长期运行后车轮出现轴向窜动。配套的导轨采用标准热轧型钢的截面形式，轨头部分做了圆弧过渡处理，和车轮踏面的锥度完全匹配，轨底的支撑面保持水平，安装时可以直接固定在轨道基础的预埋钢板或者混凝土承轨台上，建模时预留了导轨接头的拼接间隙位置，方便现场安装时调整轨段长度，

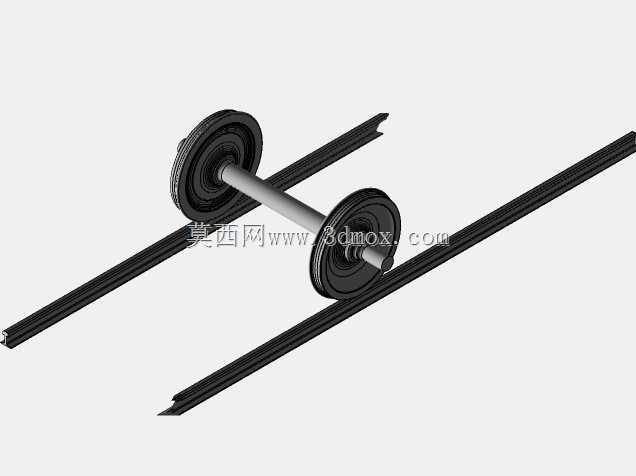

　　适配不同的线路铺设长度需求。从安装边界来看，轮对的内侧距严格匹配导轨的轨头内侧间距，车轴两端的轴颈位置预留了轴承安装位，可以适配标准的滚动轴承组件，直接和走行台车的构架连接，不需要额外做结构修改；导轨的截面高度、轨底宽度都按照常用的轻轨参数设定，安装时的固定螺栓孔位可以根据实际基础情况在导轨底板上灵活布设，不会和轮对的走行路径产生干涉。在实际应用场景中，这套结构既可以用于标准铁路车辆的走行部原理验证，也可以直接移植到厂区重载轨道平车、矿山轨道运输设备、港口轨道式龙门吊的走行机构设计中，做方案评审时可以直接用这个模型做轮轨接触点的运动仿真，验证不同负载下的轮轨受力情况，也可以用来检查转向架构架、车体底部结构和导轨、轮对之间的静态、

　　动态间隙，避免后期加工组装时出现结构干涉。很多设计人员在做轨道走行机构时，往往只关注轮对本身的强度，忽略了导轨的安装公差对走行性能的影响，这套模型在建模时就把导轨的直线度公差、轨距公差的参考基准做了隐含设定，导轨的顶面作为走行面的基准面，两个导轨的内侧立面作为轨距的定位基准，现场安装时只要按照这个基准找正，就能保证轮对运行时的接触状态和仿真结果一致，不会出现局部应力集中导致的车轮偏磨、导轨压溃等问题。另外，车轮的轮缘高度也做了合理设定，既能够保证脱轨系数在安全范围内，即使走行过程中出现小幅的横向偏移，轮缘也能卡在轨头内侧防止脱轨，又不会因为轮缘过高导致过岔、过弯道时和导轨扣件产生干涉。车轴的轴身部分做了等强度设计，在配合车轮的位置轴径最大，跨距中间的轴身适当减小直径，在满足弯曲强度、扭转强度要求的前提下，尽可能降低轮对的整体簧下质量，减少走行过程中对导轨的冲击载荷，提升整个走行系统的运行平稳性。
