汽车传动用黄铜同步带轮结构设计

　　在汽车发动机正时传动系统、小型精密机械传动工位中，这类带轮是保障传动比精准的核心构件，区别于普通平带轮依靠摩擦力传动的形式，同步带轮通过轮齿与同步带齿槽的啮合完成动力传递，不会出现打滑丢转的问题，能够严格保证输入与输出端的相位匹配，这也是其在正时系统中不可替代的核心原因。本次设计的同步带轮采用整体黄铜材质加工，黄铜本身具备优异的自润滑特性与耐磨性能，在长期高速啮合传动过程中，无需额外添加大量润滑脂即可维持稳定的摩擦系数，不会因为长期运行出现齿面过度磨损导致的传动间隙增大问题，同时黄铜的抗腐蚀性能较好，在发动机舱存在油气、少量冷凝水的工况下，不会出现锈蚀卡滞的问题，适配长期免维护的使用需求。从结构设计层面来看，

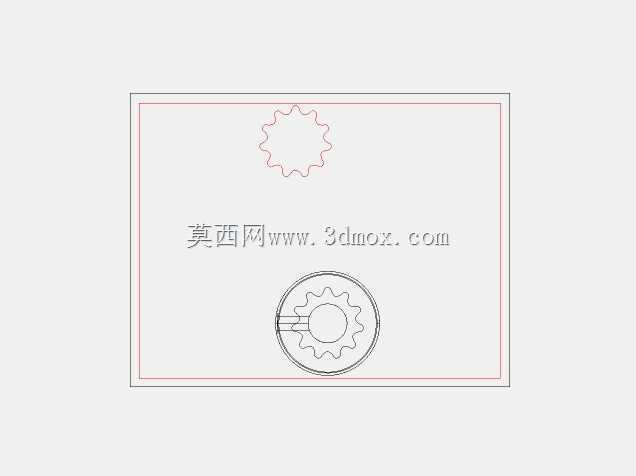

　　该带轮采用三段式阶梯轴结构，上下两端为直径更大的挡边结构，中间段为带齿啮合区，这种设计的核心作用是对同步带进行轴向限位，避免设备运行过程中同步带出现轴向窜动甚至脱轮的故障，上下挡边的直径差经过严格计算，比啮合区齿顶圆直径单边高出1.5mm，既能够保证足够的限位高度，又不会因为挡边过高额外增加带轮的转动惯量，降低传动系统的动态响应负担。中间啮合区的齿形采用标准圆弧齿设计，相比梯形齿同步带轮，圆弧齿的齿面应力分布更均匀，啮合过程中齿与带的接触面积更大，能够传递更大的扭矩，同时啮合冲击更小，运行噪音更低，适配汽车正时系统这类需要长期高速平稳运行的工况。带轮中心为通孔安装结构，孔的公差采用H7级精度设计，能够与配套的安装轴形成间隙配合，

　　既方便装配过程中的压装操作，又不会因为配合间隙过大导致运行过程中出现偏心晃动，中心孔的内壁预留有键槽位置，可根据实际安装需求加工平键槽，通过平键传递扭矩，避免带轮与轴之间出现相对转动。从安装边界尺寸来看，带轮总高度与最大外径的比例控制在1.2:1，整体结构紧凑，不会占用过多的安装空间，适配发动机舱内部紧凑的布局要求，下端的圆柱段为安装定位段，长度占总高度的45%，能够与安装座的轴承内圈形成足够长度的配合面，保证带轮安装后的同轴度，运行过程中不会出现偏摆。在实际选型应用中，这类带轮需要匹配对应节距的同步带使用，安装时需要保证带轮的端面跳动量控制在0.1mm以内，径向跳动量控制在0.05mm以内，否则会加剧同步带的磨损，

　　缩短传动系统的使用寿命，同时张紧力需要调整到合理区间，张紧力过大会导致带轮齿面与带齿的压力过大，加速磨损，张紧力过小则容易出现跳齿问题，导致正时错位。在三维建模过程中，齿形的绘制是核心难点，需要严格按照对应节距的齿形参数生成渐开线或者圆弧齿廓，保证每个齿的齿厚、齿高、齿距误差控制在0.02mm以内，否则加工出来的带轮会出现啮合卡顿、噪音过大的问题，同时挡边与啮合区的过渡位置采用R0.5的圆角过渡，避免应力集中，防止长期运行过程中挡边出现断裂问题。这类带轮除了应用在汽车正时系统中，还可以应用在小型自动化设备的精密传动工位、3D打印机的传动系统、办公设备的走纸传动机构中，只要是需要保证精确传动比、不允许打滑的传动场景，都可以采用这类结构的同步带轮，根据不同的负载需求，可以调整带轮的齿数、齿宽、中心孔直径等参数，适配不同的安装与传动需求。
