管架式越野绞车作业车结构设计

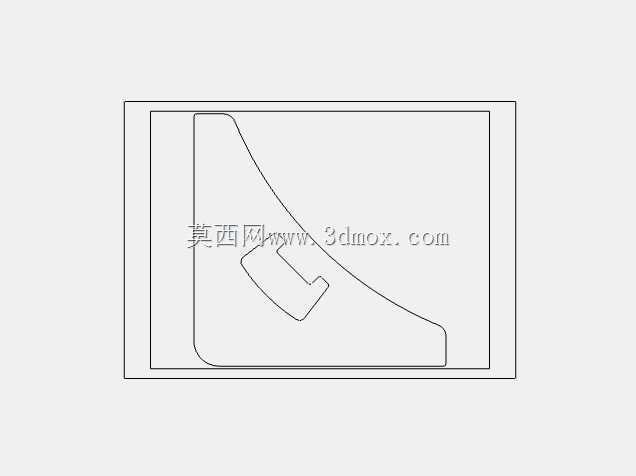

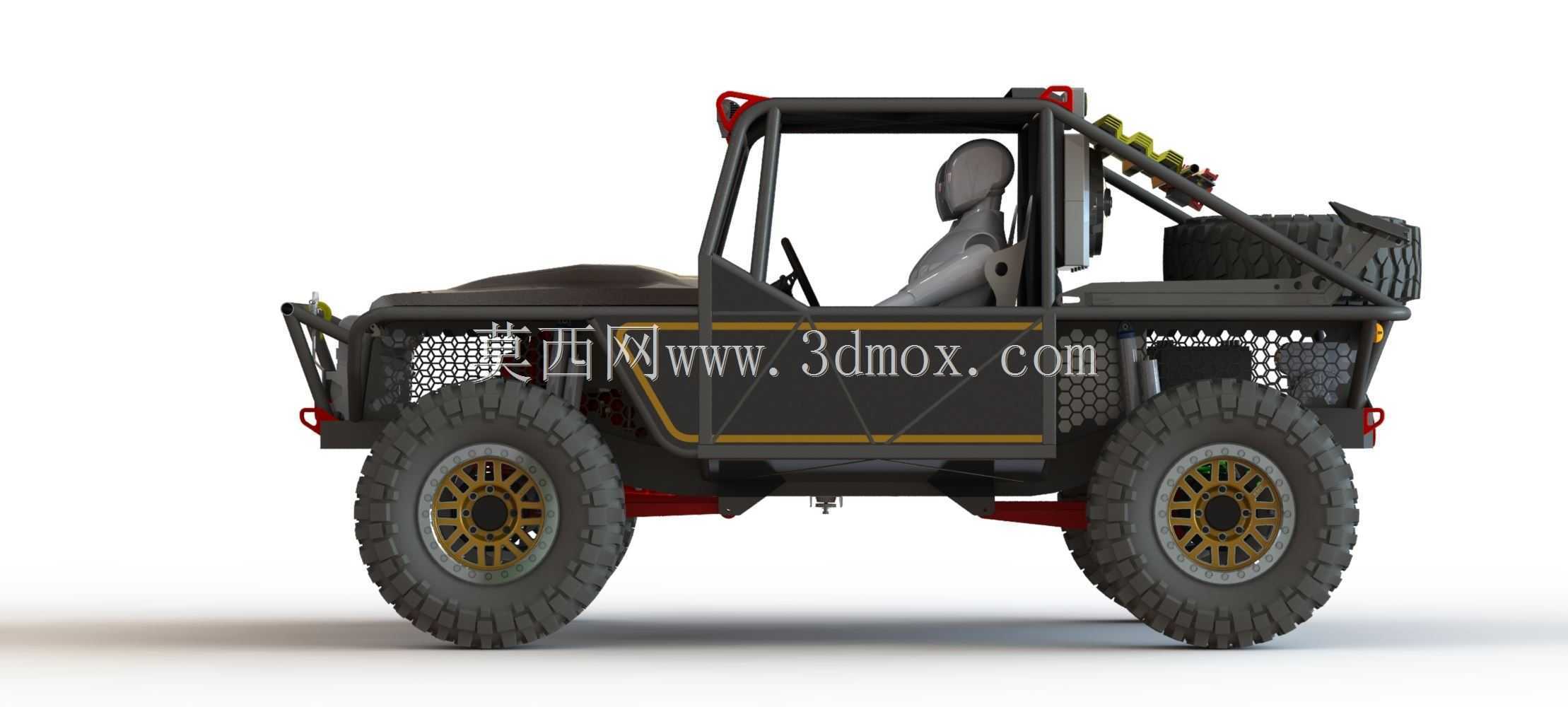

　　这款管架式越野作业车辆的设计，核心围绕非铺装路面的重载牵引、户外复杂地形救援场景展开，区别于常规乘用越野车的承载式车身结构，整车采用混合式管状空间框架作为核心承载基体，所有动力总成、行走机构、作业附件均直接挂载于管架节点上，从根源上避免了钣金车身在极限冲击下的形变开裂问题，适配野外勘探、林区作业、荒漠穿越、户外应急救援等无硬化路面的作业场景，可在泥泞、碎石、陡坡等复杂地形下完成重物牵引、障碍清拖、辅助脱困等实际作业任务。行走系统保留了螺旋弹簧式非独立悬架结构，没有选用结构更复杂的螺旋独立悬架，核心考量是野外作业场景下的结构可靠性与维修便捷性：螺旋弹簧的行程冗余足以覆盖大落差地形的车轮跳动需求，

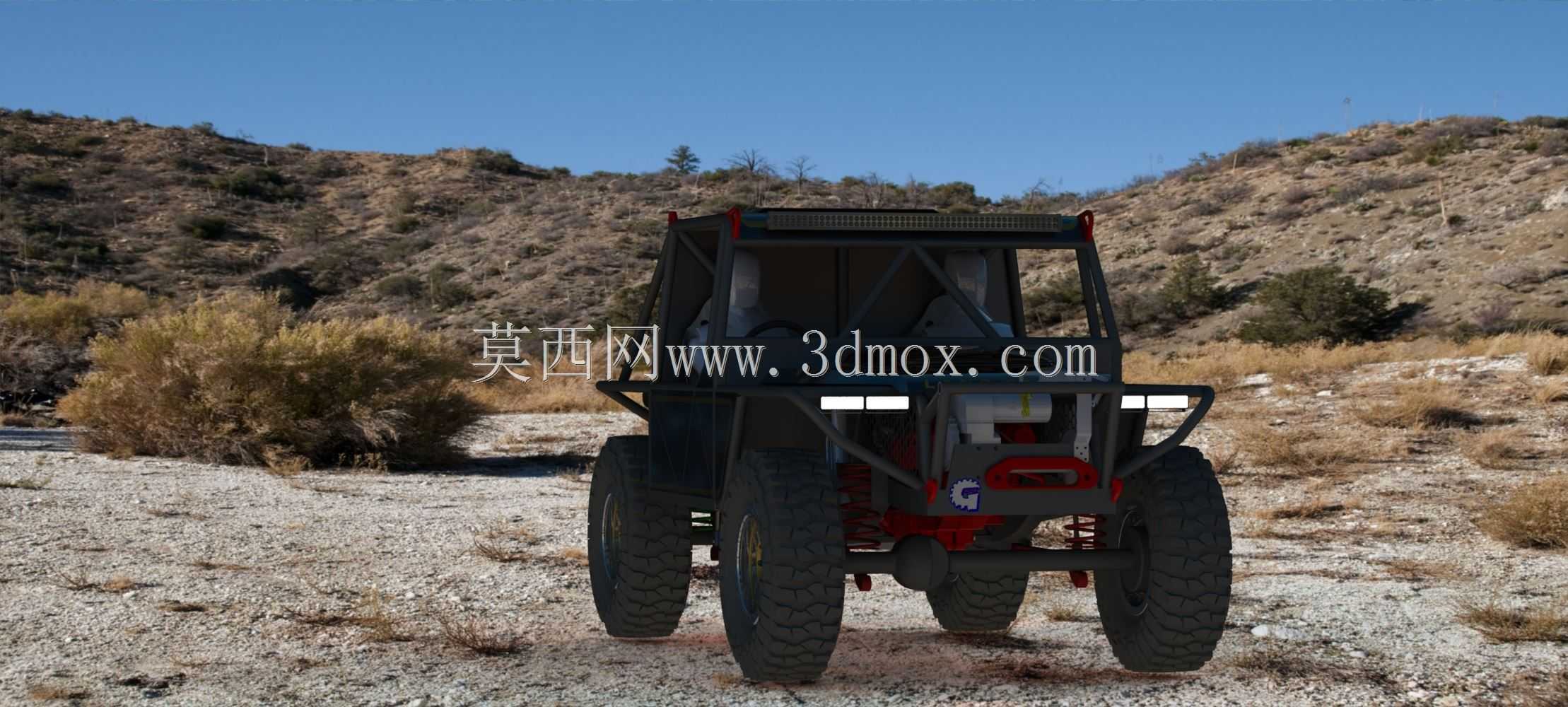

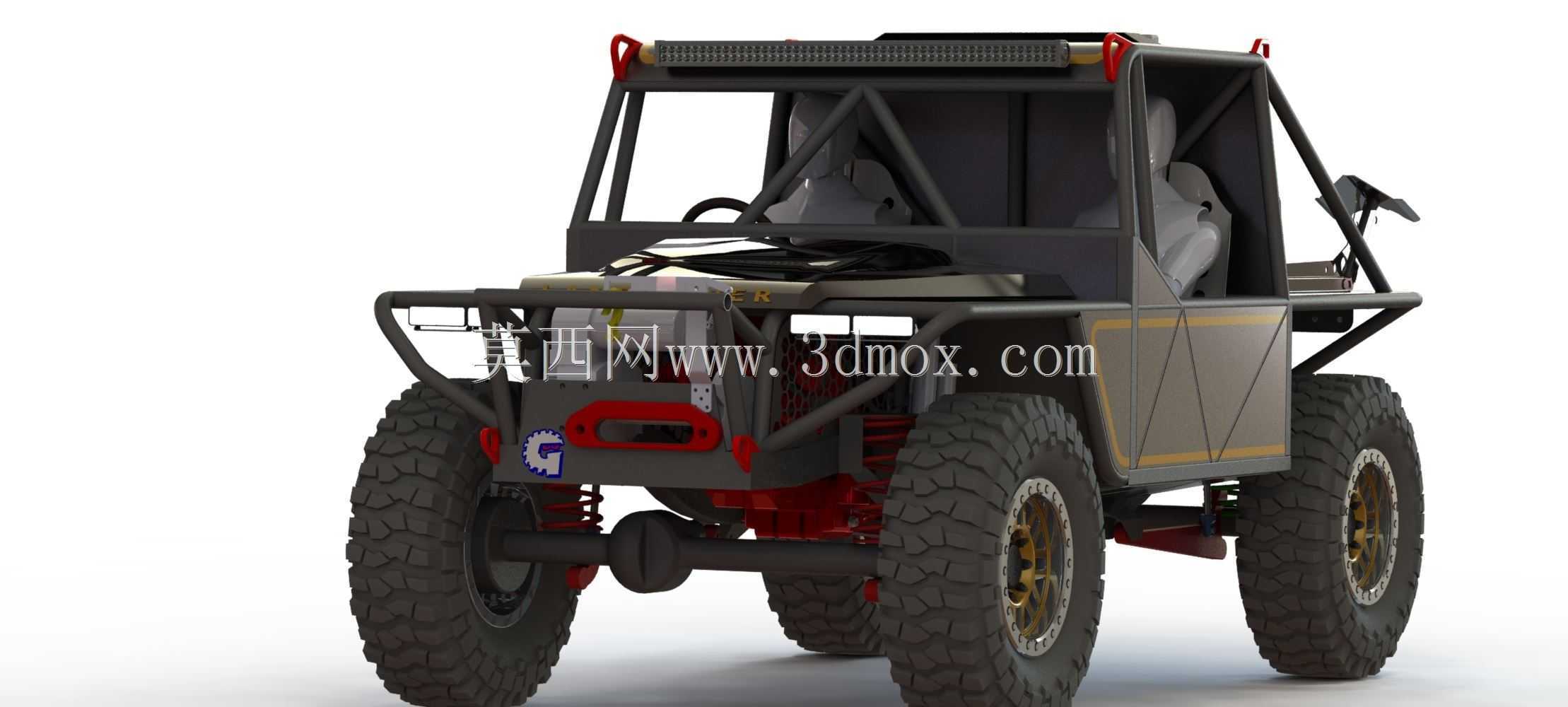

　　整体式桥壳的抗冲击能力远高于独立悬架的断开式结构，在承受绞车最大牵引力的反向载荷时，桥体与管架的连接节点受力更均匀，不会出现独立悬架摆臂衬套在持续交变载荷下过早失效的问题。底盘动力传输路径匹配大速比手动变速箱与带分动功能的传动结构，可在低速挡位输出足够轮上扭矩，配合大颗粒深花纹越野轮胎的抓地能力，即使在单侧车轮打滑的工况下，也能通过动力分配将牵引力传递至附着地面的车轮，配合前杠位置集成的卧式绞车结构，可完成相当于整车整备质量数倍的重物牵引作业，不管是拖移倒伏的路障、牵引其他被困车辆，还是配合锚点完成自身脱困，都能稳定输出拉力。车架前端的安装位预留了通用附件接口，除了集成的绞车导绳器结构外，还可快拆安装防滚架拓展撑板、外置工具挂载点、

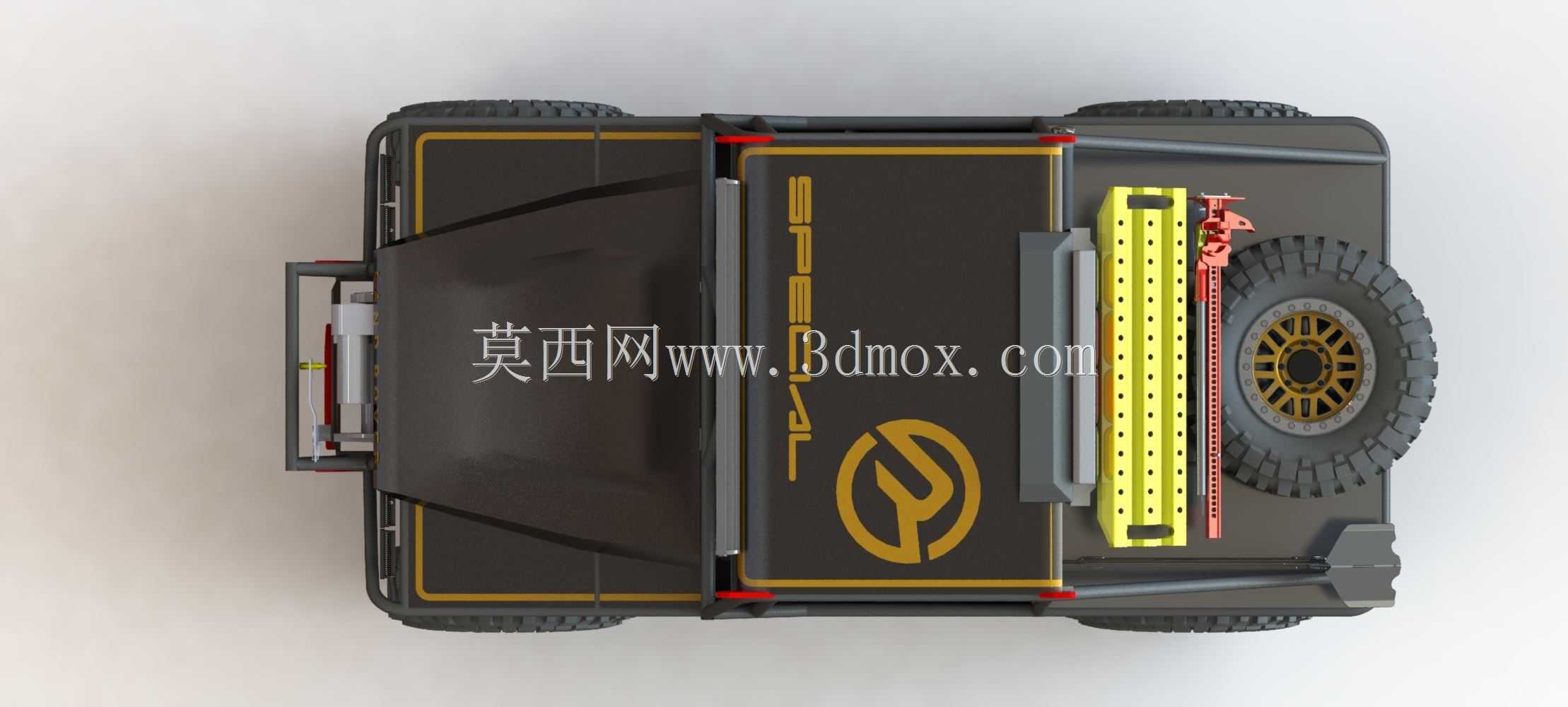

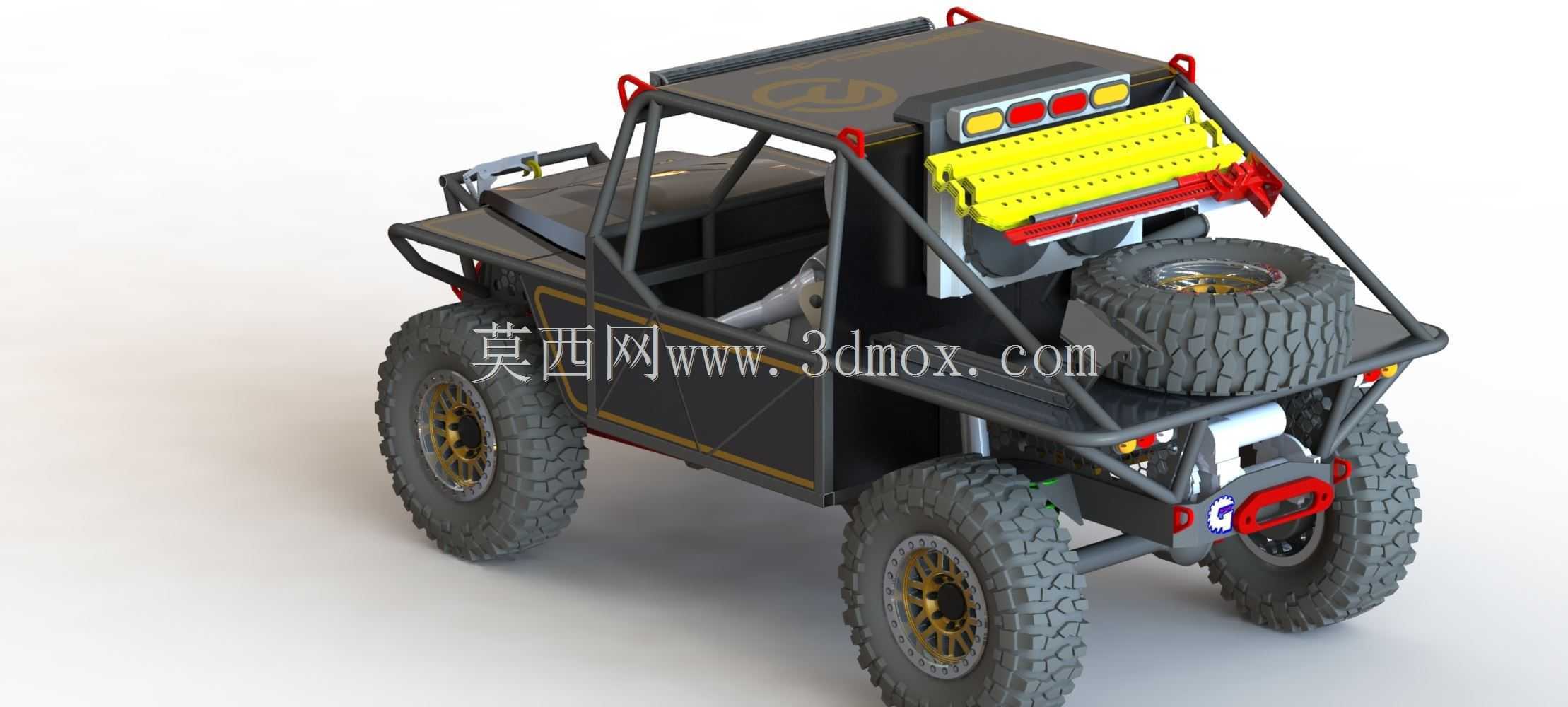

　　辅助照明组件等作业附件，所有接口的安装孔位均按照通用越野附件的安装边界设计，不需要对主框架进行二次切割焊接即可完成附件加装。车轮与轮胎的安装位匹配了防脱轮毂结构，在低胎压穿越碎石、沙地地形时，可避免轮胎胎圈与轮毂脱离导致的泄气故障；散热系统采用前置高位布局，进气口位置高于常规越野车辆，在涉水通行时可避免水流直接冲入散热芯体导致的发动机故障，同时高位布局也减少了越野过程中飞溅的碎石、泥块打坏散热片的概率。驾驶区域的防滚笼结构与主车架为一体化焊接设计，没有采用后期加装的螺栓固定防滚架，在车辆发生侧翻时，管笼结构可直接将冲击载荷分散至整个车架，为驾乘人员保留足够的生存空间，防滚架的管材规格、焊接节点位置均经过受力校核，

　　可承受整车自重数倍的冲击载荷不发生侵入性形变。底盘下方的减震器采用双向阻尼结构，在高速穿越颠簸路面时可快速吸收路面冲击，避免车架产生持续的共振，同时减震器的安装支座均采用加强筋与管架主梁连接，在承受落地冲击时不会出现支座撕裂的问题。随车配套的立式千斤顶可直接适配车架上的专用支撑点，在野外更换轮胎、检修底盘时不需要额外寻找支撑位置，支撑点的位置经过重心校核，举升时整车的侧倾角度处于安全范围内，不会发生滑落风险。整车的外形尺寸控制在紧凑级作业车的边界范围内，宽度适配林区非铺装路的常见车辙宽度，轴距设置兼顾了纵向通过角与高速行驶的稳定性，前后悬长度尽可能缩短，以此获得更大的接近角与离去角，在攀爬陡坡、通过凸起障碍时不会出现前后杠磕碰地面的问题。车架侧部的车身覆盖件采用轻量化耐磨板材，仅作为遮挡泥水、防护内部构件的作用，不参与承载，即使发生轻微刮蹭变形也可快速更换，不会影响整车的结构强度。前杠位置除了集成绞车导口外，还设置了两个重型拖挂点，拖挂点直接与车架主梁焊接，可承受大吨位的直接拖拽载荷，区别于常规乘用车辆固定在保险杠蒙皮上的装饰性拖钩，这两个拖点可作为救援时的主受力点，配合绞车完成双向牵引作业。
