车载5.25英寸同轴扬声器结构设计

　　车载音频系统的声场搭建中，同轴扬声器是兼顾安装空间与全频回放的核心部件，这款5.25英寸规格的同轴单元，主要面向乘用车门板原位替换、定制音响改装的安装场景，适配多数紧凑级、中型家用车的标准门板扬声器安装位，无需对车门内饰板、钣金安装位做破坏性切割即可完成装配。从结构设计逻辑来看，该单元采用同轴共点的排布方式，将高频发声单元与中低频发声单元的声学中心设置在同一轴线上，相比分体式高低音单元的排布，能够有效减少相位偏移带来的声像偏移问题，在车内狭窄的听音空间内，能获得更自然的声场定位，避免常规分体喇叭在车门安装位出现的高低音衔接断层问题。

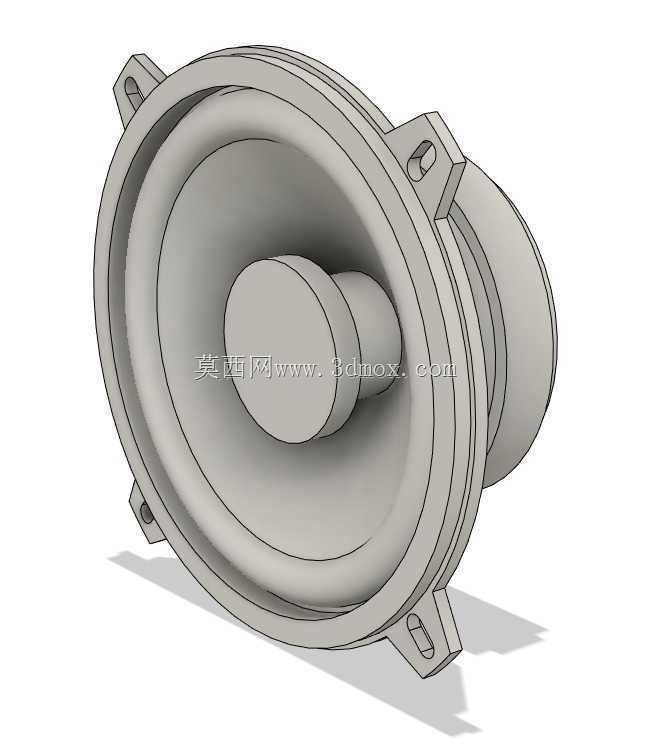

　　从安装边界维度考量，该单元的安装法兰采用四耳式固定结构，四个带安装通孔的固定耳沿盆架圆周均匀分布，孔位间距匹配主流车型门板扬声器的标准安装孔距，安装时只需将单元对位放入车门钣金的安装沉台，通过四颗自攻螺丝即可完成固定，法兰边缘的密封筋设计能够在安装后压紧车门防水膜，避免行车过程中出现漏风、共振异响的问题。单元整体的轴向安装深度经过严格控制，不会与车门内部的玻璃升降机构、门锁拉线产生运动干涉，适配绝大多数没有额外倒模空间的原厂安装位，降低改装施工的难度。

　　功能特性层面，该同轴单元的中低频振膜采用混纤材质压制，阻尼特性经过调校，能够在车门这种小容积的不规则腔体内，获得更干净的中低频响应，不会因为腔体驻波出现低频浑浊的问题；中心位置的高频单元采用球顶结构，指向性更宽，能够覆盖前排驾乘人员的听音位置，不需要额外调整高音角度就能获得均匀的高频覆盖。盆架采用高强度工程塑料一体注塑成型，结构刚性足够，能够避免大音量工作时盆架谐振带来的音染，同时整体重量更轻，不会给车门钣金带来额外的负重，长期使用也不会出现固定位松动的问题。

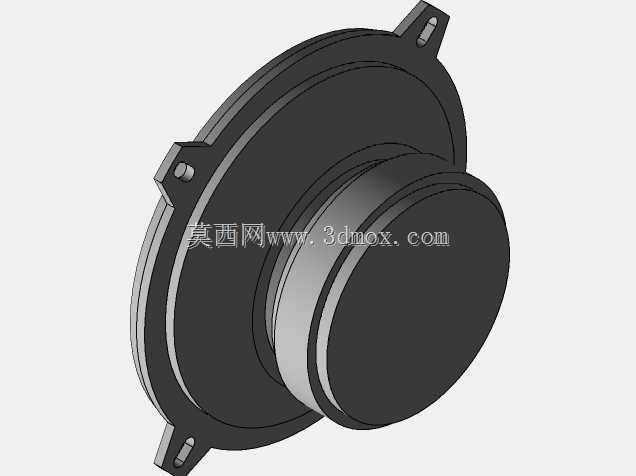

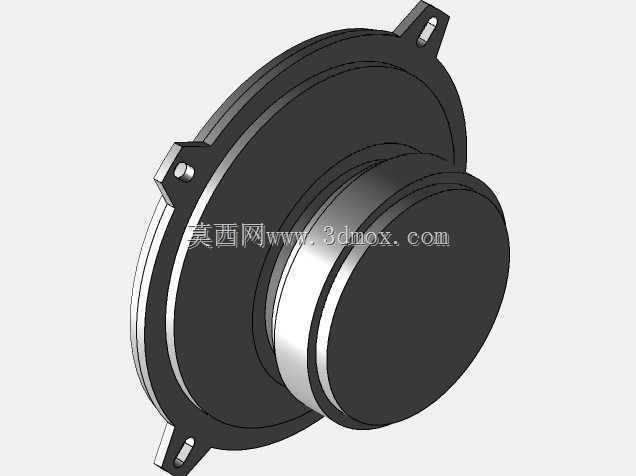

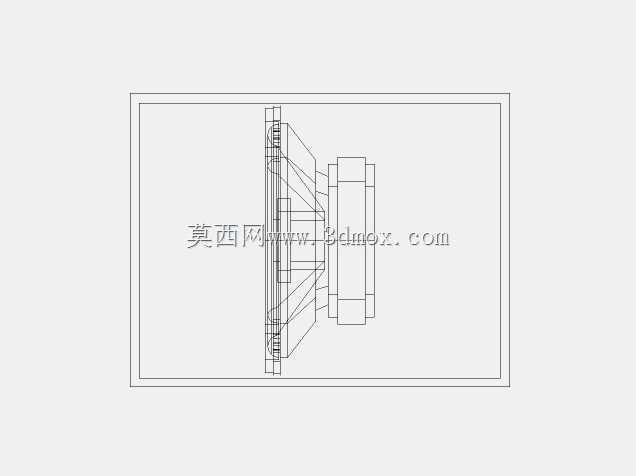

　　建模过程中优先还原了安装相关的所有结构特征，包括固定耳的通孔尺寸、法兰的密封台阶、背部磁路的外径与轴向长度、接线端子的位置与尺寸，所有与安装干涉相关的尺寸都严格按照实物比例还原，能够直接用于安装位置的干涉检查、改装方案的虚拟验证。建模时省略了对安装验证无意义的细微纹理、材质渲染特征，重点保留结构装配相关的几何要素，既保证模型轻量化，又能满足结构设计、安装校核的使用需求。磁路部分的结构还原了T铁、磁钢、华司的堆叠尺寸，能够用于模拟扬声器背部的空间占用，避免安装时磁钢与车门内部构件发生碰撞。接线端子的位置设置在盆架侧下方，匹配原厂线束的走线方向，安装时不需要额外延长线束即可完成插接。

　　在实际车载应用场景中，这类同轴单元既可以作为前门的主声场单元使用，也可以作为后门的辅助补声单元，5.25英寸的口径在中低频表现与安装空间之间取得了较好的平衡，相比6.5英寸单元对安装深度的要求更低，相比4英寸单元的中低频下潜更有优势，是车载音响改装中适配性最广的规格之一。设计时充分考虑了车载环境的使用特点，所有外露结构都做了圆角处理，避免安装过程中划伤车门内饰或者施工人员的手部，盆架的排水槽设计能够将渗入车门内部的雨水及时排出，不会长期积存在振膜周围导致单元损坏。
