越野皮卡Hilux改装版整车结构设计

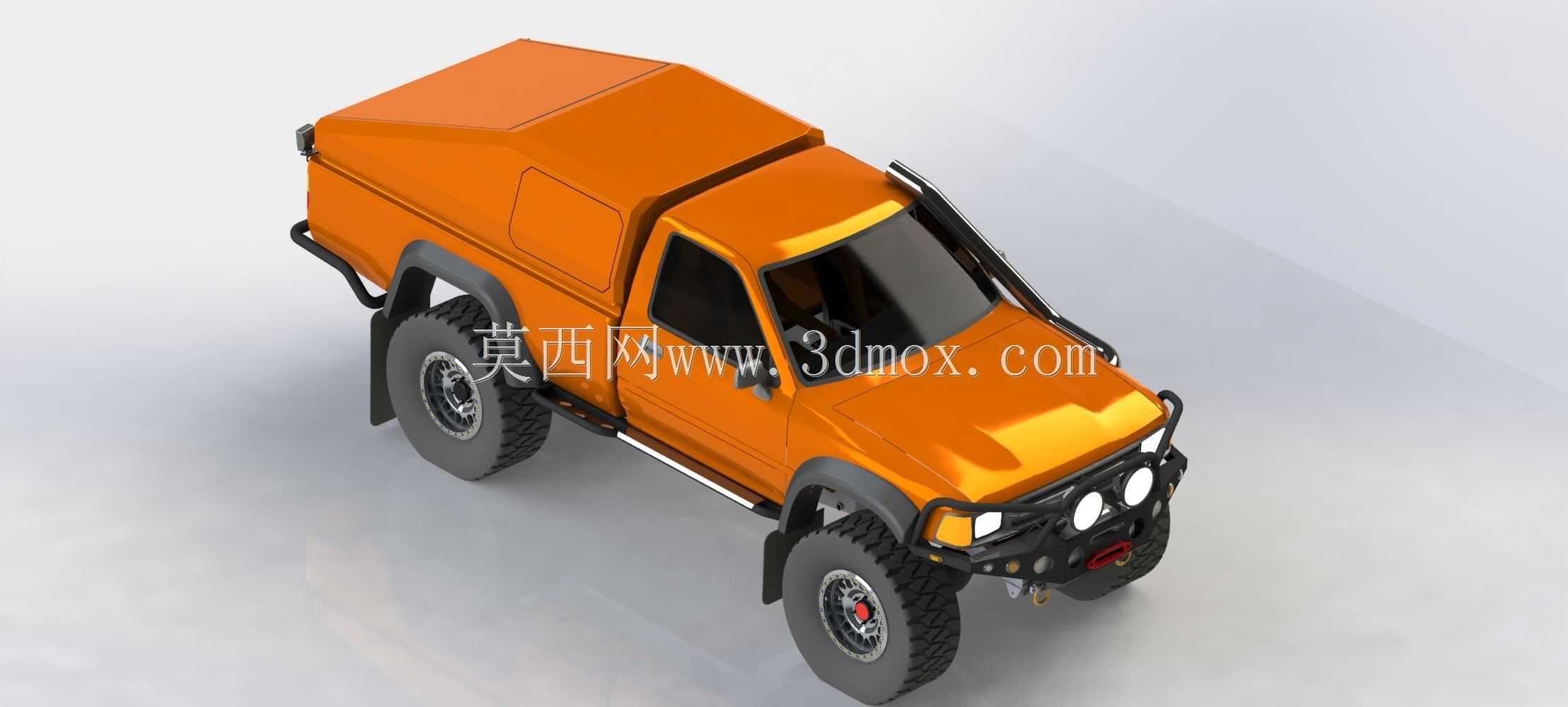

　　这款针对复杂非铺装路面使用场景打造的越野改装车型，核心围绕极端路况下的通行可靠性、部件抗冲击性展开结构设计，可覆盖野外勘探、林区作业、荒漠穿越等无铺装道路的通勤与物资运输需求，区别于民用乘用皮卡的城市使用定位，整车所有外露结构均做了抗冲击冗余设计。从结构匹配逻辑来看，底盘部分完全参照原厂车型的维修手册参数做基准绘制，轮距、轴距、悬架安装点均与量产车型保持一致，保证改装部件可直接适配量产车底盘，无需额外做安装位的二次改制，大幅降低实车改装的加工成本与适配难度。车轮部分选用大颗粒深花纹越野轮胎，搭配负值轮毂，轮距较原厂版本加宽120mm，在侧倾坡通行时可有效降低整车重心偏移量，提升侧翻阈值，轮毂轴承的安装位尺寸与原厂完全通用，

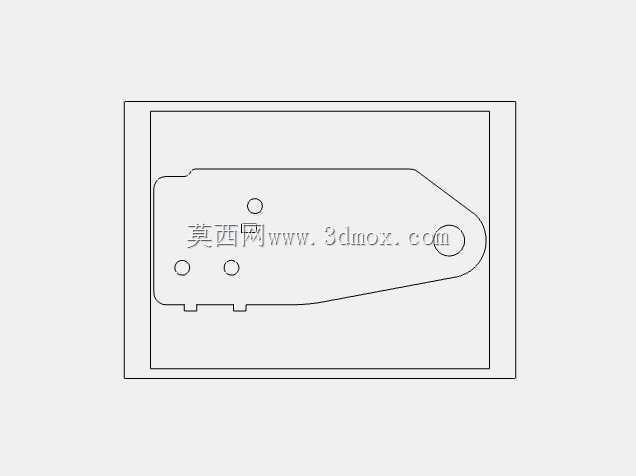

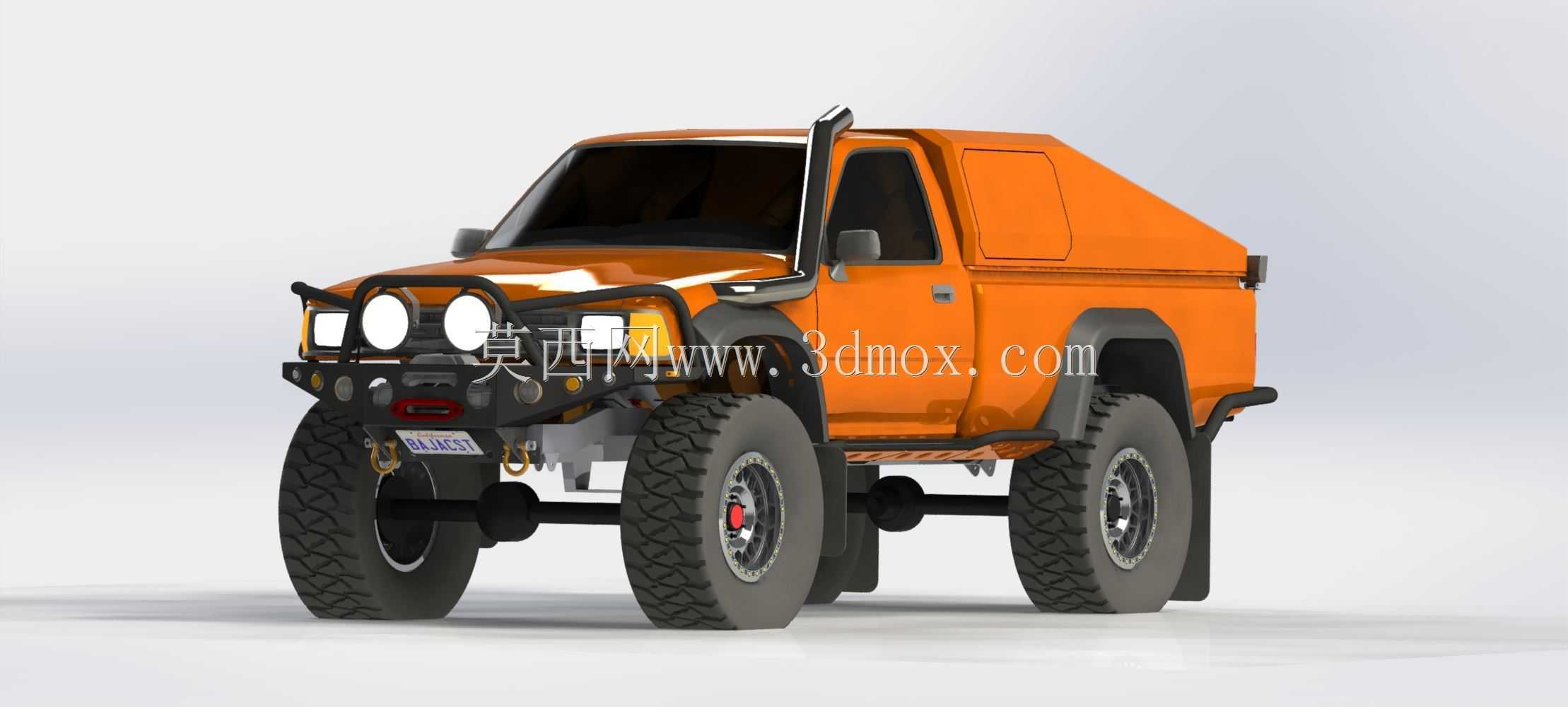

　　可直接替换原厂轮毂总成，无需改动转向节、半轴等传动部件的连接结构。前防护结构采用三段式组合设计，最外侧为管状防撞杠，采用直径60mm的无缝钢管弯折成型，内部预留了辅助射灯的安装孔位与绞盘安装基座，防撞杠与车架纵梁的连接点采用8mm厚的钢板做加强支架，可承受正面12km/h速度下的刚性撞击而不发生纵梁变形；中置部分为牌照安装位与拖车钩基座，拖车钩采用10吨级卸扣结构，直接与车架纵梁刚性连接，可满足重载拖拽、陷车救援的受力需求；该前杠结构参考了成熟越野改装件的受力逻辑，在保证防护强度的同时尽可能降低前部重量，避免过重的前杠导致车头下沉、影响转向回正力。侧部高位涉水喉采用流线型截面设计，进气口高度延伸至车顶A柱上方，

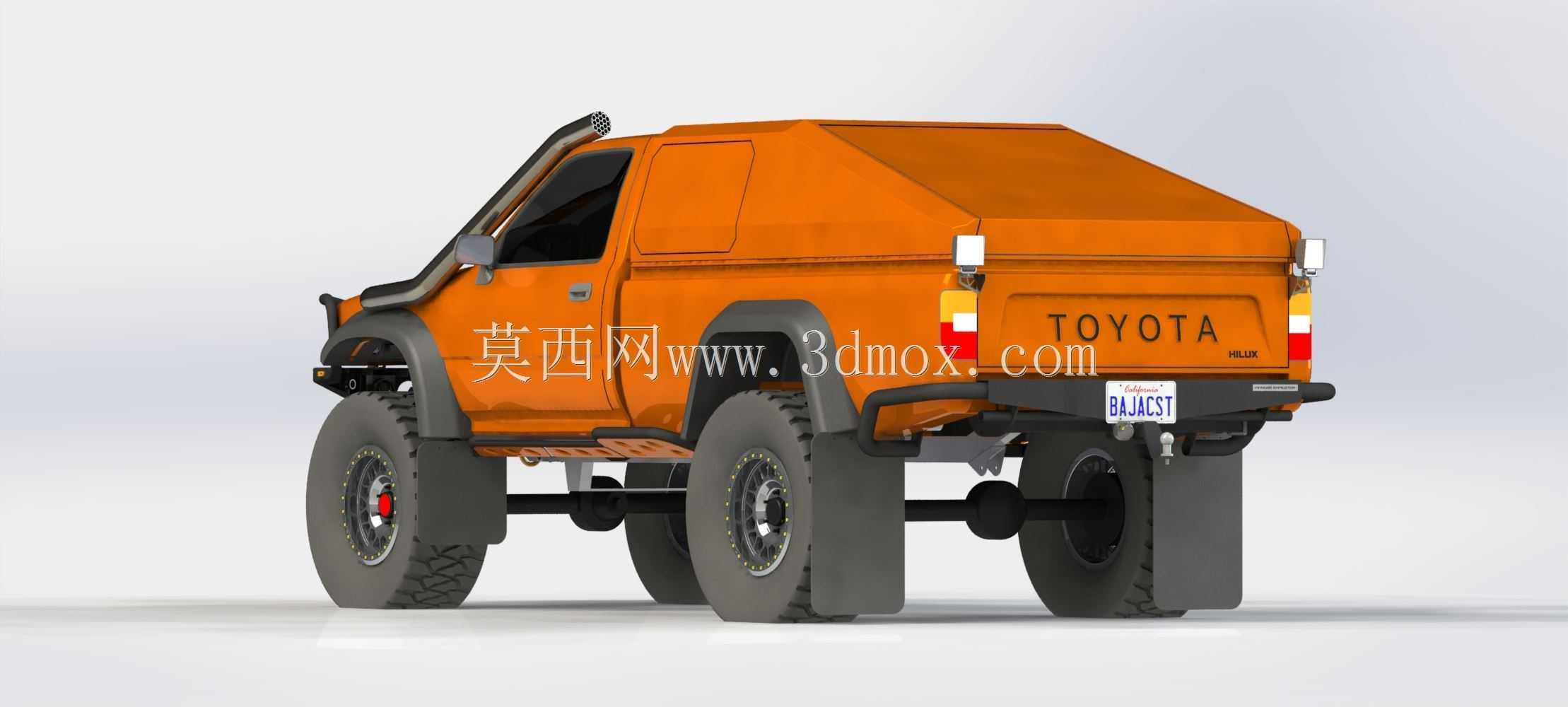

　　可保证车辆在700mm水深的涉水工况下，进气系统不会吸入积水导致发动机熄火，涉水喉的安装位与原厂翼子板的进气开孔完全匹配，固定点采用橡胶减震垫连接，避免越野工况下的震动导致部件开裂。后部货箱采用全封闭硬顶结构，硬顶与货箱边框的连接采用螺栓压紧式密封结构，可在雨天、沙尘天气下保证货箱内部物资的干燥清洁，硬顶的棱线做了圆弧过渡处理，降低高速行驶时的风阻与风噪，货箱后围预留了外挂装备的安装导轨，可固定油桶、脱困板、工兵铲等越野随行装备。车身覆盖件的配色选用高可见度的亮橙色，色值参数匹配户外作业车辆的警示色标准，在野外环境下可提升车辆的可见度，降低野外作业时的碰撞风险，覆盖件的安装间隙控制在3mm以内，与原厂车身的装配精度保持一致，

　　避免越野震动下出现部件异响。悬架部分保留了原厂的硬轴非独立悬架结构，同时做了升高处理，离地间隙较原厂提升80mm，接近角达到42度，离去角达到35度，纵向通过角达到28度，可轻松通过深度400mm的炮弹坑、坡度35度的连续坡道，悬架的限位块行程做了加长处理，避免极限拉伸工况下减震器被拉脱。整车所有改装部件的安装边界均做了干涉校验，转向轮在最大转角状态下不会与前杠、轮眉发生剐蹭，悬架在最大压缩行程时轮胎不会与翼子板内衬发生碰撞，传动轴的伸缩量在悬架全行程范围内均满足设计要求，不会出现传动轴脱开、顶死的问题。在建模过程中，所有外购标准件比如螺栓、卸扣、灯具均采用通用规格，方便后期维修替换，无需定制特殊规格配件，所有焊接部位均预留了焊道间隙，符合实际焊接加工的工艺要求，不存在无法落地的理想化结构。
