杜卡迪摩托传动同步齿形带三维设计

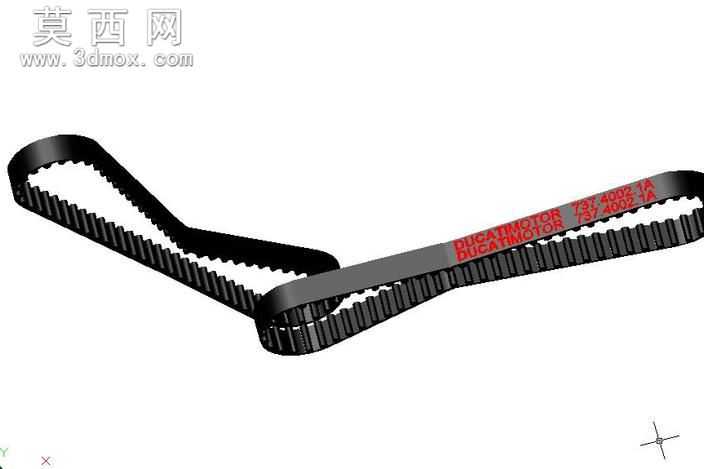

本作品为摩托车发动机传动用同步齿形带的三维参数化建模成果，建模过程严格参照实装皮带的尺寸规范与结构特征开展。首先通过三维草绘模块绘制皮带的闭环中心轨迹，精准还原皮带双弯折的环绕路径，匹配杜卡迪摩托传动系统的带轮排布间距与包角参数，确保轨迹曲率过渡平滑无拐点，避免后续实体生成出现曲面畸变。随后绘制齿形带的截面轮廓，精准复刻梯形同步齿的齿距、齿高、齿根圆角参数，同时还原带基的厚度、背部加强层的厚度比例，通过扫描特征生成皮带的基础实体，对齿形与带基的衔接位置做圆角过渡处理，消除应力集中的尖锐棱角，还原真实橡胶皮带的结构特征。材质渲染阶段，针对皮带主体的氯丁橡胶材质，调整材质球的漫反射颜色为哑光炭黑色，设置适中的粗糙度参数模拟橡胶表面的细微磨砂质感，添加极弱的高光反射避免材质呈现塑料感；针对皮带背部的印刷标识，通过贴花功能叠加上品牌标识与规格参数的纹理贴图，调整贴花的透明度与凹凸值，模拟印刷油墨轻微嵌入橡胶表层的真实效果，同时在带体表面添加细微的颗粒纹理与使用磨损痕迹，提升模型的真实感。结构设计上还原了同步齿形带的啮合传动特性，齿形参数完全匹配配套带轮的齿槽规格，可直接用于传动系统的运动仿真，模拟皮带与带轮的啮合传动过程，验证传动比的准确性与皮带运行时的张紧状态。建模过程中对带体的弯折区域做了柔性形变模拟，确保弯折处的齿形不会出现拉伸变形，还原橡胶皮带在实际安装状态下的形态，模型整体结构完整，细节还原度高，可用于摩托车传动系统的结构展示、装配教学、运动仿真分析等场景，也可作为非标传动带设计的参考模板，帮助设计人员快速掌握同步齿形带的建模逻辑与结构要点。
