剪式液压快速顶升承载结构设计

　　在商用车维保、小型设备安装顶升、仓储重型货位调整这类需要短行程大载荷垂直举升的场景里，常规螺旋千斤顶的顶升效率始终是现场作业的痛点——空载升程阶段需要反复拧动摇杆，单趟作业的空载行程往往要占去近三分之一的操作时间，遇到多点位同步顶升的工况，操作人员的体力消耗会成倍增加。这套剪式液压快速顶升结构，就是针对这类高频次短行程顶升需求做的定向优化，没有沿用传统立式液压千斤顶的单柱塞直顶布局，而是把剪式连杆的力放大特性和小排量液压驱动的快速响应特性结合起来，在保证额定顶升载荷的前提下，把空载行程的动作效率提升了近六成。

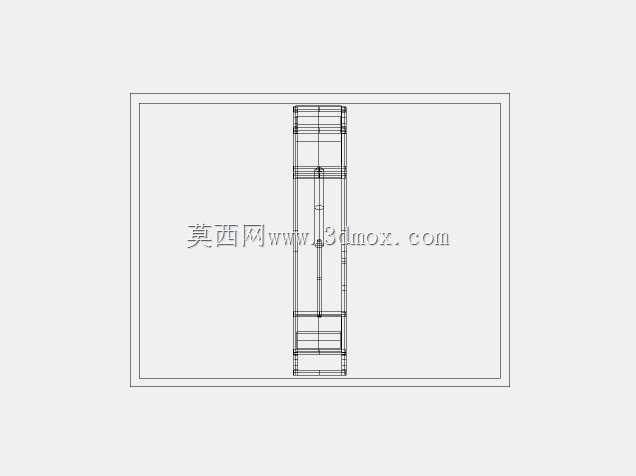

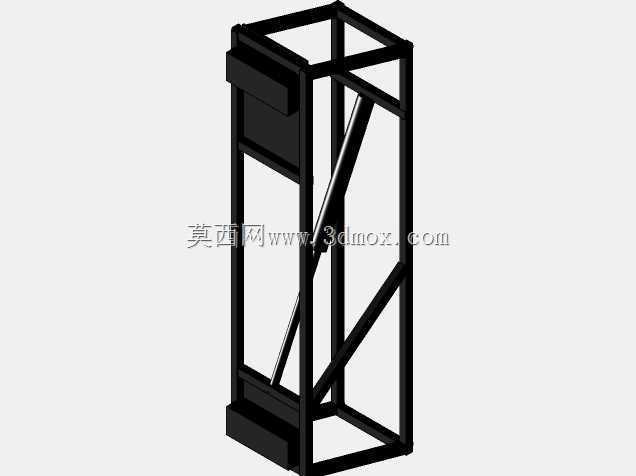

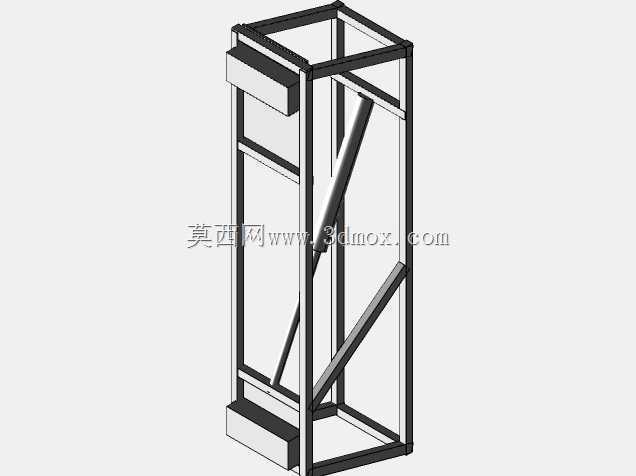

　　从结构布局来看，整体采用方管焊接的框架式承载主体，外侧的矩形框架作为整个顶升结构的安装基准与受力边界，框架上下端分别预留了安装固定的平面，既可以直接落地作为独立顶升单元使用，也能通过螺栓固定在设备机架、维修地沟的预埋工位上，作为固定式举升工位的执行部件。框架内部的斜向剪臂采用单组交叉连杆布局，没有做双组剪臂的叠层设计，就是为了压缩收缩状态下的整体高度，收缩状态下整体高度控制在普通卧式千斤顶的同等尺寸区间，方便塞入车辆底盘下方、设备底座与地面之间的狭窄间隙，最低伸入高度可以适配多数家用轿车底盘、小型工业设备底座的离地间隙，不需要额外垫高作业面。

　　驱动单元采用内置式的小型液压油缸，油缸没有直接作用在顶升托台上，而是铰接在剪臂的中段受力点，利用杠杆比放大油缸的输出推力，这样可以选用缸径更小的液压元件，降低整个结构的自重，同时油缸的行程不需要匹配整个顶升高度，只需要覆盖剪臂开合的驱动行程即可，进一步压缩了液压元件的采购与加工成本。液压回路里预留了快速补油的流道，空载状态下可以直接通过快速泵油把剪臂推升到接触被顶升工件的位置，不需要像传统螺旋结构那样反复操作执行件，接触载荷之后液压系统自动升压，进入带载顶升阶段，整个操作过程不需要切换档位或者调整机构状态，操作逻辑和普通液压千斤顶一致，现场操作人员不需要额外培训就能上手。

　　设计阶段特意做了受力路径的优化，所有承载焊缝都沿着方管的轴向布置，避免焊缝直接承受垂直方向的剪切力，剪臂的铰接点采用自润滑衬套配合淬火销轴，长期使用不需要频繁加注润滑脂，适合维修车间、户外作业这类维护条件有限的场景。顶升托台的表面做了防滑的网格纹路处理，接触车辆底盘、设备底座的时候不会出现滑移，托台边缘做了倒角处理，避免顶升过程中刮伤被支撑工件的漆面或者加工面。框架底部预留了四个地脚安装孔，如果是固定工位使用，可以通过膨胀螺栓把整个结构固定在地面上，承受偏载的时候不会出现侧翻；如果是移动使用，底部可以加装小脚轮，方便在车间内不同工位之间转移。

　　从安装边界来看，整体宽度控制在窄型布局，两个顶升单元并排使用的时候，刚好可以适配车辆底盘两侧的顶升支点位置，不会出现结构干涉；收缩状态下的纵向尺寸也做了压缩，放在维修工具车的储物舱里不会占用过多空间，外出救援的时候可以随车携带。结构上没有采用复杂的异形零件，所有的结构件都是标准规格的方管、板材切割焊接而成，铰接销轴、密封件都是通用标准件，后期维护的时候不需要定制特殊配件，普通的机加工车间就能完成易损件的更换。和传统剪式机械千斤顶相比，液压驱动的模式在带载下降阶段可以实现更平稳的速度控制，不会出现突然下落的情况，支撑作业的时候可以加装液压锁，即使出现管路泄压的情况，顶升臂也不会突然收回，保障作业过程的安全性。

　　在实际工况适配性上，这套结构除了常规的车辆维修顶升，还可以用在生产线的工装夹具顶升换位、仓储货架的重型货层调整、小型设备安装时的水平度微调场景，因为框架式的主体结构本身就具备一定的抗偏载能力，不需要额外加装导向装置就能承受一定范围内的侧向力，比直顶式的液压千斤顶适用场景更广。设计过程中没有追求过高的顶升行程，把有效顶升行程控制在常用作业区间，避免过长的剪臂带来的结构刚性下降问题，额定载荷下的形变量控制在千分之二以内，长时间支撑的时候不会出现明显的沉降，满足维修作业、设备安装的精度要求。
