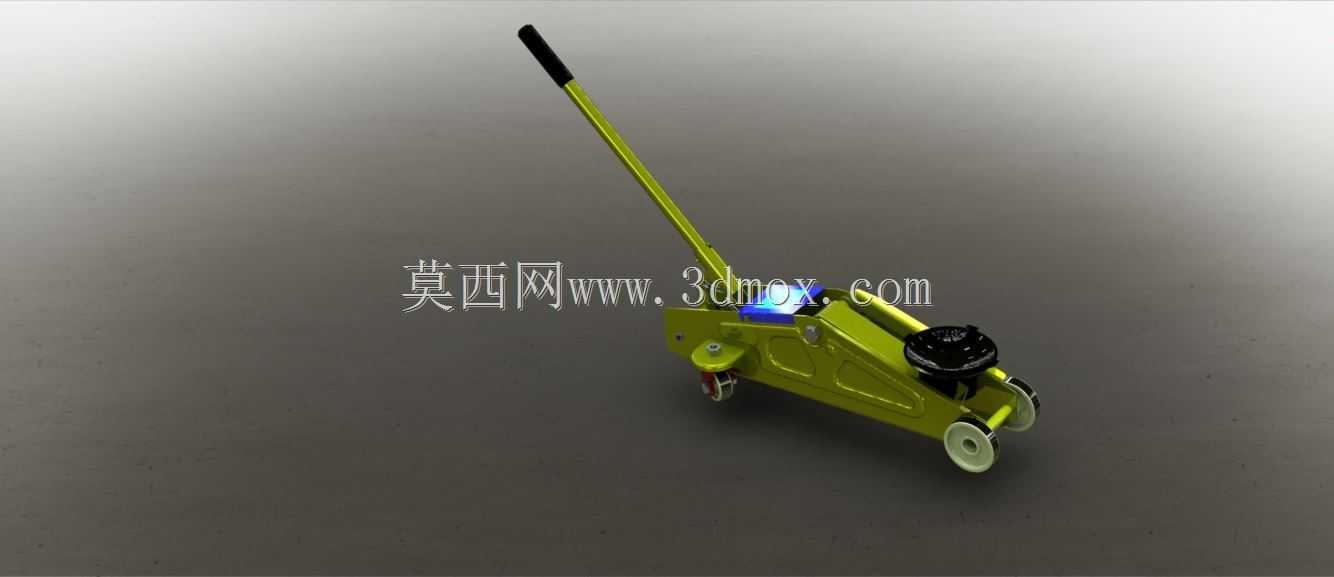

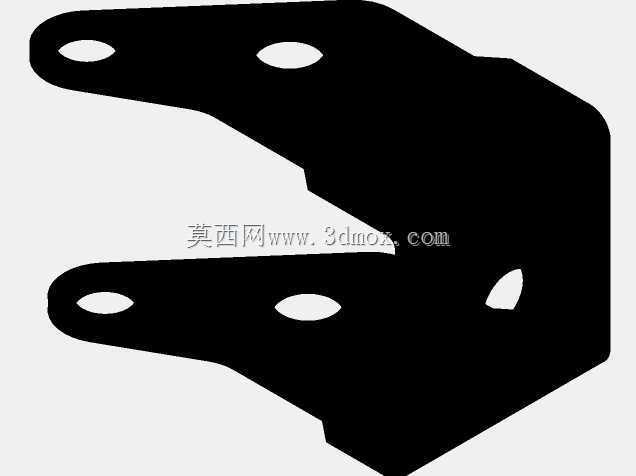

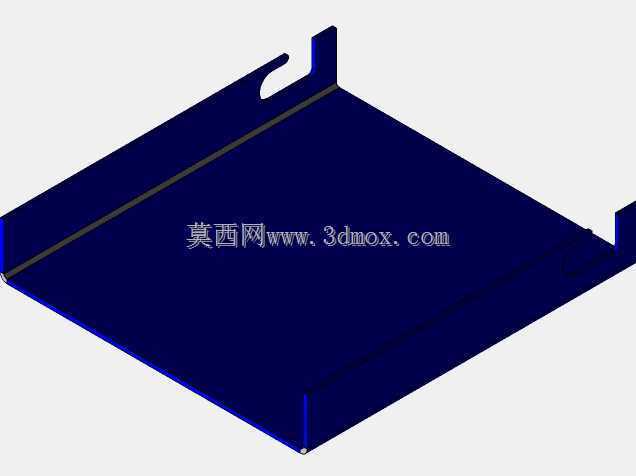

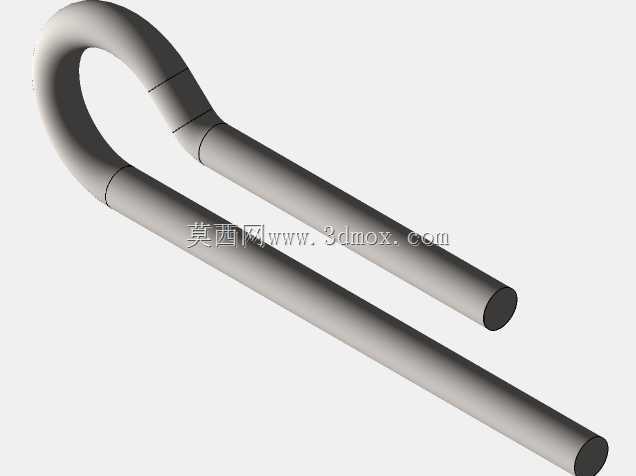

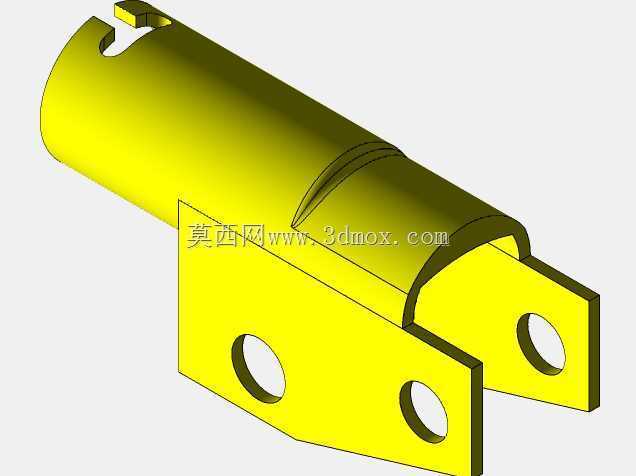

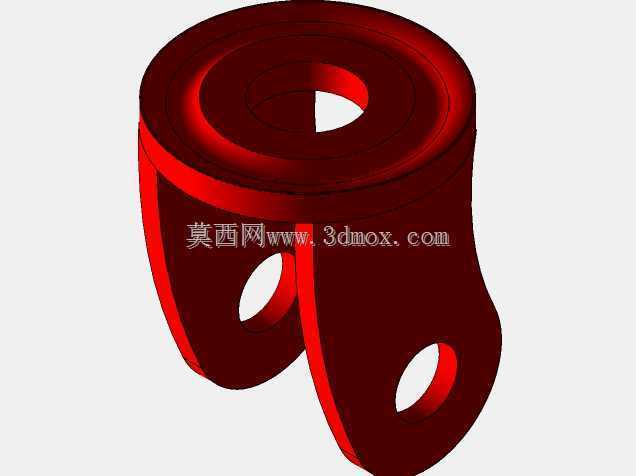

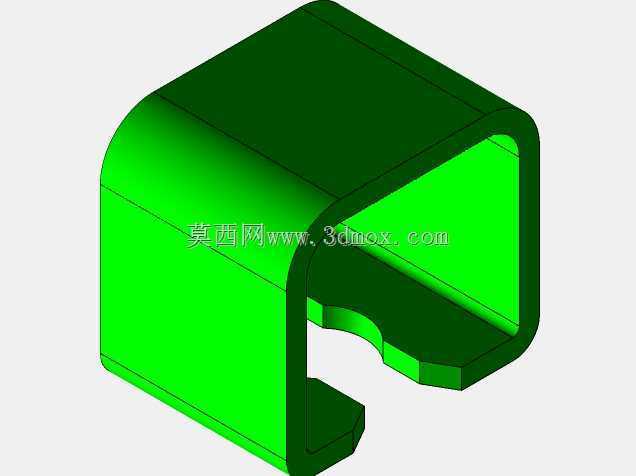

卧式液压落地起重顶升设备结构

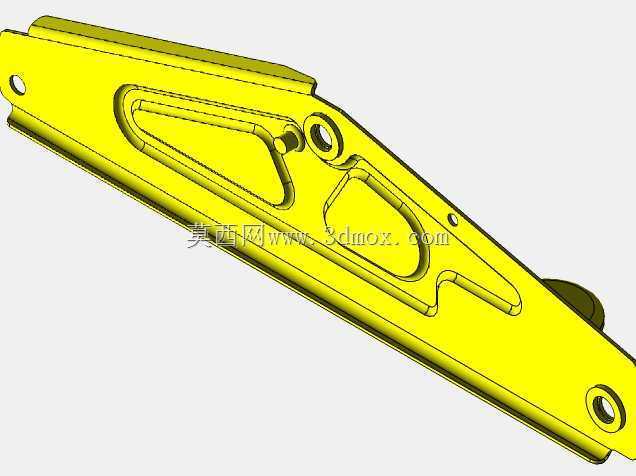

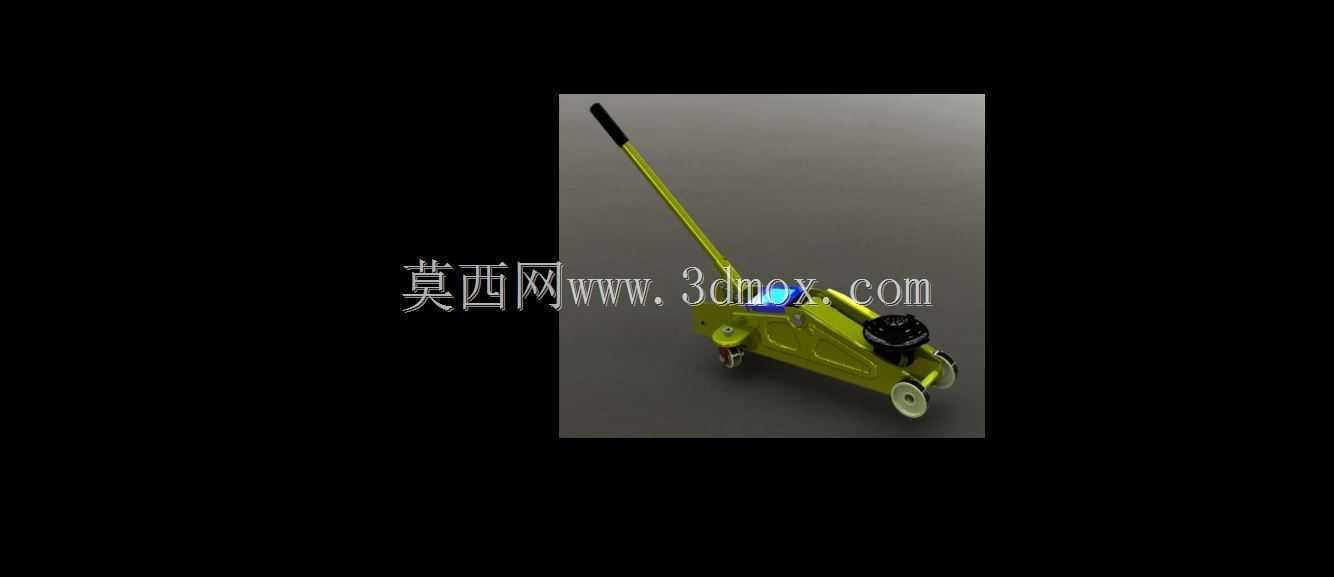

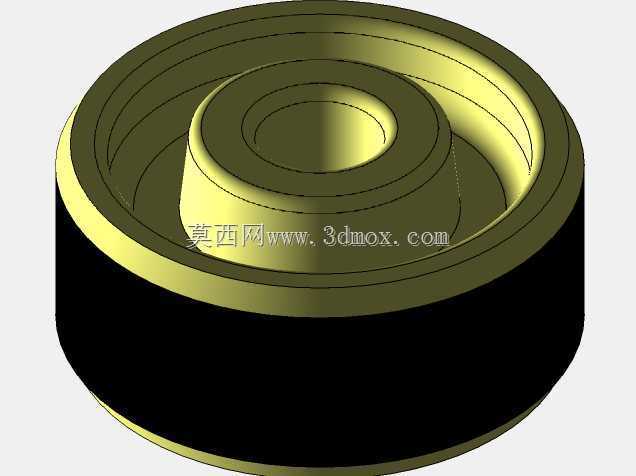

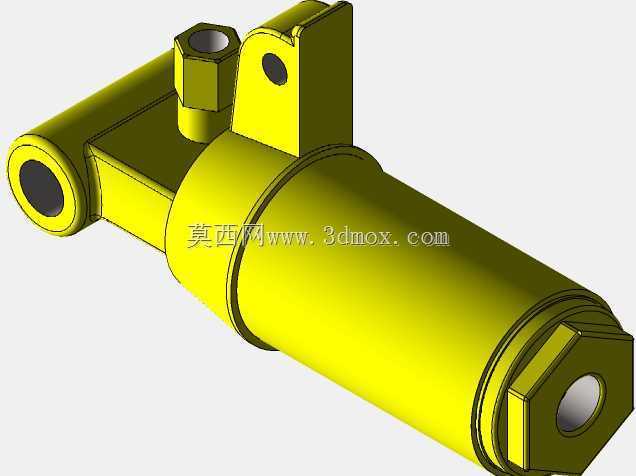

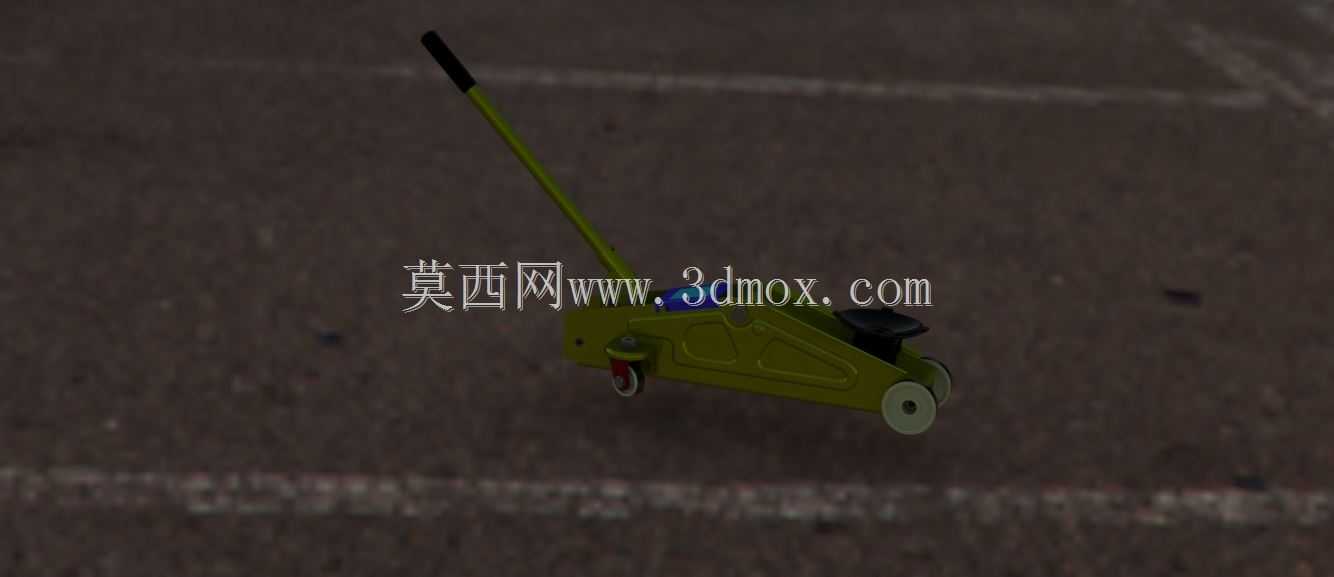

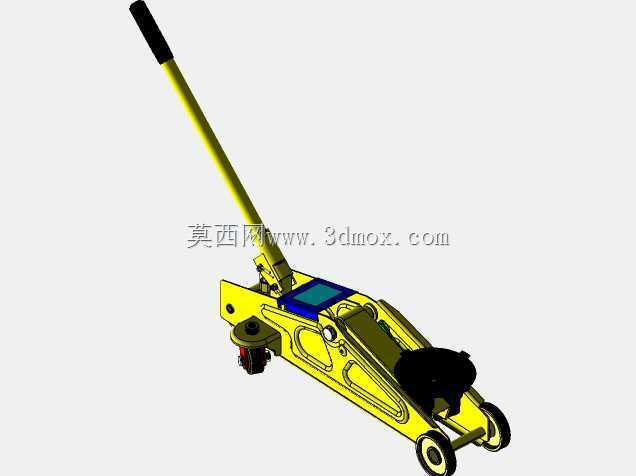

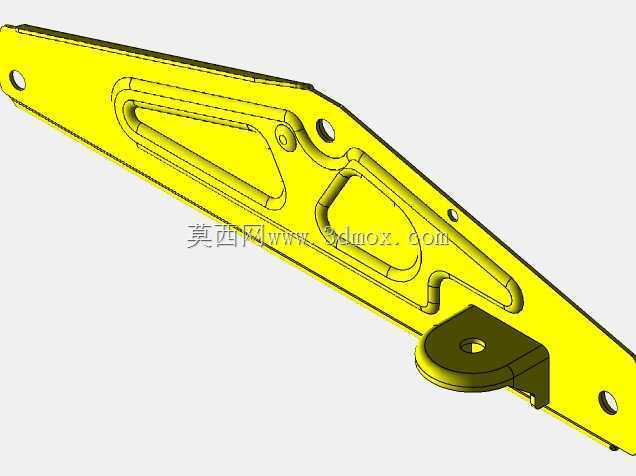

　　整个顶升过程的力传递路径经过优化，操作杆的力臂长度匹配手动操作的舒适施力区间，普通人施加约300N的下压力就能完成额定载荷的顶升动作，不需要额外借助加力套管，避免过载操作损坏内部密封件。设备的移动依靠前端的两个定向脚轮和尾部的万向支撑轮，空载状态下可以轻松推移到作业点位，当开始顶升承重时，尾部的支撑结构会完全贴合地面，配合前端脚轮的限位结构，整个设备会形成稳定的三点支撑面，不会在顶升过程中出现滑移。支撑鞍座的表面做了防滑齿槽结构，接触被顶升物体的金属底座时可以增大摩擦力，避免顶升过程中接触面滑脱，鞍座和摇臂顶端采用铰接连接，能够自适应一定角度的接触面倾斜，保证支撑力始终垂直向上，不会出现偏载导致油缸活塞杆受径向力，在商用车维保、小型设备移位、户外应急抢修等场景中，落地式液压千斤顶是出现频率极高的手动起重工具，区别于立式剪式、螺旋式顶升设备，卧式结构的低重心设计让它能适配更多底盘高度有限的作业场景，比如家用轿车底盘下方的作业空间、生产车间内低矮设备底座的顶升作业，都能依靠其扁平的机身结构顺利伸入作业点位，不需要额外垫高作业基面，也不会因为顶升过程中重心偏移出现侧翻风险。从结构设计逻辑来看，这款卧式液压落地千斤顶的核心受力框架采用了一体式冲压焊接的槽钢式主体，摇臂铰接点的位置经过受力校核，当压动操作杆驱动内部柱塞泵做功时，液压油通过单向阀进入主举升油缸，推动活塞杆伸出带动摇臂绕固定销轴转动，最终带动顶部的支撑鞍座垂直上升，

　　延长密封件的使用寿命。从安装边界和尺寸适配角度来说，这类卧式千斤顶的最低伸入高度通常控制在130mm到150mm区间，能够覆盖绝大多数家用轿车、轻型货车的底盘离地间隙，最大举升高度一般在350mm到400mm之间，足够将车辆轮胎抬离地面满足换胎、底盘检修的作业需求，整体机身长度控制在600mm左右，日常可以放置在车辆后备箱的工具储物区，不会占用过多储物空间。内部液压回路设计了过载溢流阀，当顶升载荷超过额定值时，溢流阀会自动开启泄压，避免压力过高导致油缸爆裂、密封件损坏，同时卸荷阀的旋钮设置在操作杆根部位置，作业人员可以在扶稳设备的同时缓慢拧动卸荷阀，控制活塞杆的回落速度，避免重物快速下坠引发安全事故。在实际建模过程中，

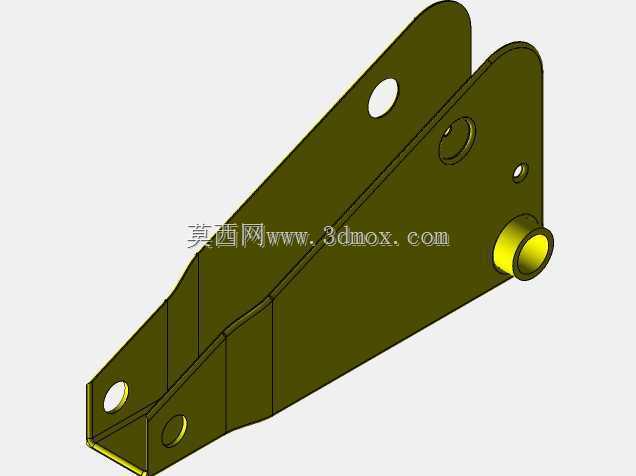

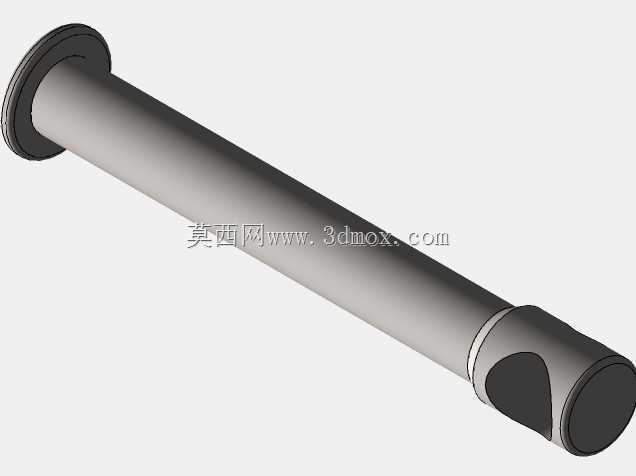

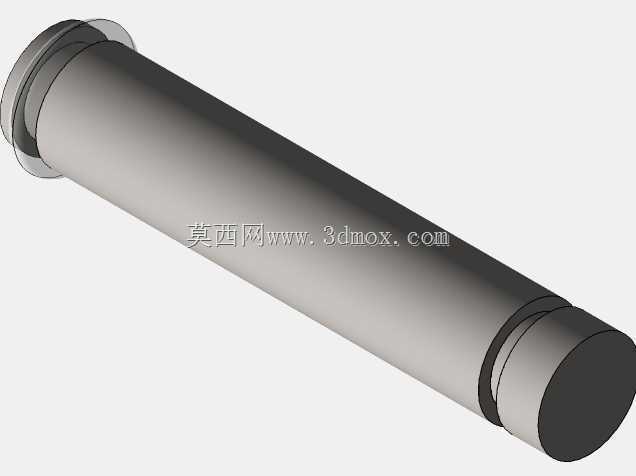

　　需要重点关注摇臂铰接处的销轴配合公差，油缸安装座的焊接位置精度，以及内部柱塞泵和主油缸的通油路径密封性，每一处铰接点的间隙控制都会直接影响设备顶升过程的顺畅度，如果间隙过大，会出现顶升过程中摇臂晃动、支撑精度下降的问题，如果间隙过小，铰接位置转动阻力过大，操作时会出现卡滞，需要施加更大的下压力才能完成顶升。另外，操作杆的连接结构采用快拆式设计，不需要使用时可以将操作杆拆下，进一步缩小设备的收纳体积，杆身表面做了防滑滚花处理，施力时不会出现手打滑的情况。设备表面的涂装采用耐磨防锈的工业漆，日常放置在潮湿的车库或者户外环境中也不容易出现锈蚀，延长设备的整体使用寿命。在汽修门店的日常作业中，这类千斤顶往往会配合安全支架共同使用，

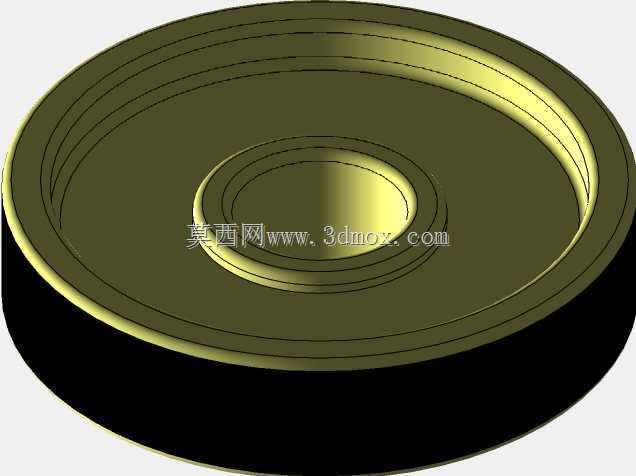

　　当车辆被顶升到指定高度后，在底盘下方放置刚性安全支架承担持续载荷，避免千斤顶内部密封件长期受压出现缓慢泄压导致车辆下坠，这也是实际作业中必须遵循的安全操作逻辑，对应的模型结构中也预留了安全支架的搭配作业空间，不会因为千斤顶本身的结构遮挡安全支架的放置点位。针对不同的作业场景，支撑鞍座还可以根据需求更换不同的适配接头，比如针对带有专门顶升点位的车型，可以更换对应凹槽的专用鞍座，刚好卡入车辆底盘的顶升加强筋位置，避免顶升过程中损伤底盘的钣金结构。整个设备的所有受力部件都经过了载荷校核，在额定载荷范围内，主框架的变形量控制在0.2mm以内，不会因为长期受力出现金属疲劳变形，内部的液压密封件采用耐油橡胶材质，长期接触液压油也不会出现溶胀、老化漏油的问题，日常维护只需要定期检查液压油液位，补充对应标号的抗磨液压油即可，不需要复杂的拆解保养。
