便携式手动液压千斤顶三维结构

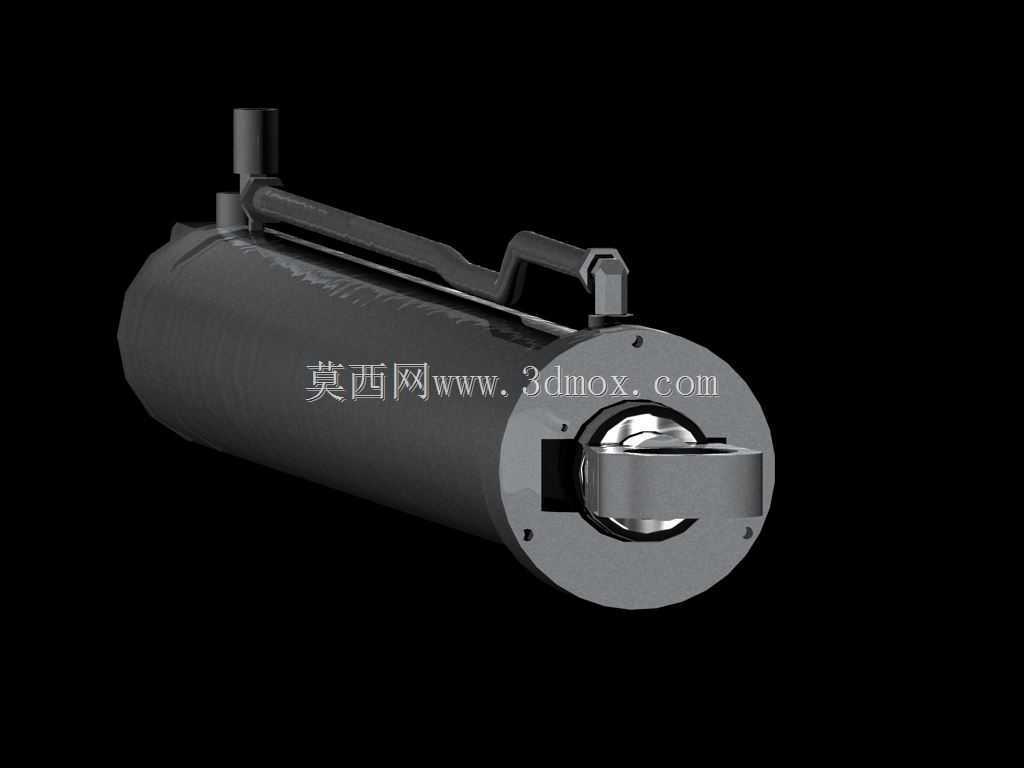

　　这套三维结构围绕便携式手动液压千斤顶展开，主体由卧式液压缸体、前端伸缩柱塞、端部承载鞍座、顶部手动压杆、铰接提手以及侧向油路接口组成，适用于设备检修、车辆临时顶升、工装装配支撑和野外维修作业等需要短距离大推力输出的场景。模型在外观上保留了圆柱缸筒与圆形端盖的典型布局，前端柱塞从缸盖中心伸出，端部设置弧形承载件，用于贴合被顶升构件的底面或轴类零件外圆，减少接触滑移。缸体外侧布置手动泵压杆和握持把手，压杆通过铰点带动内部小柱塞往复供油，操作者无需额外动力源即可建立高压油液，推动主柱塞向外伸出。

　　从结构设计角度看，千斤顶的核心在于液压缸的密封、导向和承载边界。缸筒作为主要承压零件，需要兼顾内径加工一致性、壁厚强度和端部连接刚度；前端盖承担柱塞导向、防尘和密封安装功能，模型中圆形端盖通过周向紧固件与缸体连接，便于在实际产品中布置密封圈、导向套和挡圈。柱塞表面应满足较高直线度和粗糙度要求，伸出过程中承受轴向压力，端部承载座则将集中载荷传递到柱塞轴线附近，避免明显偏载。手动泵部分虽然在外观中占比不大，但决定了操作力、供油效率和保压性能，压杆长度、铰接位置和泵腔行程需要共同匹配，以在单人操作条件下获得合适的增压节奏。

　　外形尺寸方面，该类便携千斤顶通常采用细长卧式缸体布局，长度方向是主要占用边界，前端柱塞伸出后会进一步增加总长度；高度方向由缸筒直径、顶部压杆和提手决定，收纳状态下压杆可贴近缸体，便于在车辆底盘、设备底座或狭窄机架间隙中放入。安装和使用时并不需要固定基础，而是以缸体底部或支撑面作为反力承载区，前端鞍座对准工件顶升点；因此三维建模时应特别关注底面接触线、柱塞轴线高度和端部鞍座轮廓之间的关系。若顶升面存在倾斜，应在结构校核中考虑侧向分力对柱塞导向段的影响，避免密封件过早磨损或柱塞卡滞。

　　模型的外形细节还体现了维修与搬运需求。缸体上方的铰接提手适合短距离转移，压杆与提手相邻布置，使整机在搬运和操作时保持紧凑；侧向小接口可对应放油、排气或油路连接位置，具体结构在详细设计中需与泵体、阀件和油道统一。对于三维从业者而言，搭建此类模型时不能只做圆柱外观拼接，还应把柱塞行程、端盖法兰位置、手动杆摆动范围、把手握持空间和顶升接触区域表达清楚。装配验证中，应检查压杆在全行程摆动时是否与提手、缸盖或工件发生干涉，柱塞伸出至极限位置时端盖与承载座之间是否保留安全余量，鞍座旋转或摆动时是否会偏离载荷中心线。

　　在实际选型应用中，这类液压千斤顶常用于空间受限但需要稳定举升力的维修场合。它不像大型液压站那样依赖连续外部动力，而是通过手动泵逐次建立压力，适合低频、短时、可移动的支撑任务。结构设计上应将缸体强度、柱塞稳定性、密封可靠性和操作人机尺寸放在同一模型中校核：缸筒壁厚决定承压能力，柱塞导向长度影响抗偏载能力，压杆力臂影响操作者的施力感受，端部鞍座形状则直接关系到与被支撑物的贴合稳定性。通过三维结构可以直观呈现油路部件外部位置、运动件伸缩范围和整机搬运形态，为后续工程图绘制、密封件选型、工艺加工以及虚拟装配检查提供依据。
