剪式车载顶升支撑机构结构设计

　　这套剪式车载顶升支撑机构主要面向乘用车日常换胎、底盘检查和路边应急维修场景，结构依靠中部贯通的传动螺杆驱动两侧螺母座相向或反向移动，从而带动上下两组铰接臂展开或收拢。与液压立式顶升装置相比，剪式结构在收纳状态下厚度较小，能够放入轿车后备箱备胎槽周边，不需要预留很高的竖向空间；展开后又可以在较小的占地面积内形成稳定的菱形受力框架，适合在平整铺装路面、车库地坪以及硬化临时停车区域使用。

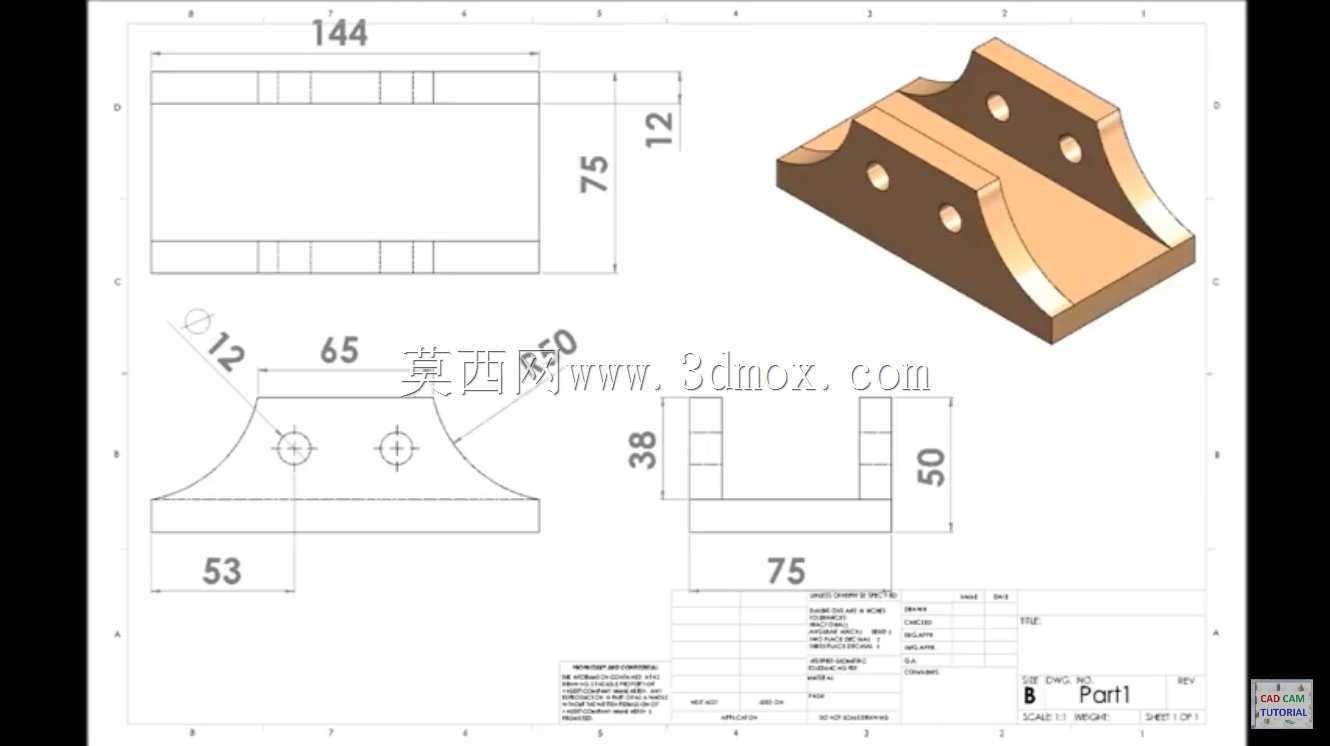

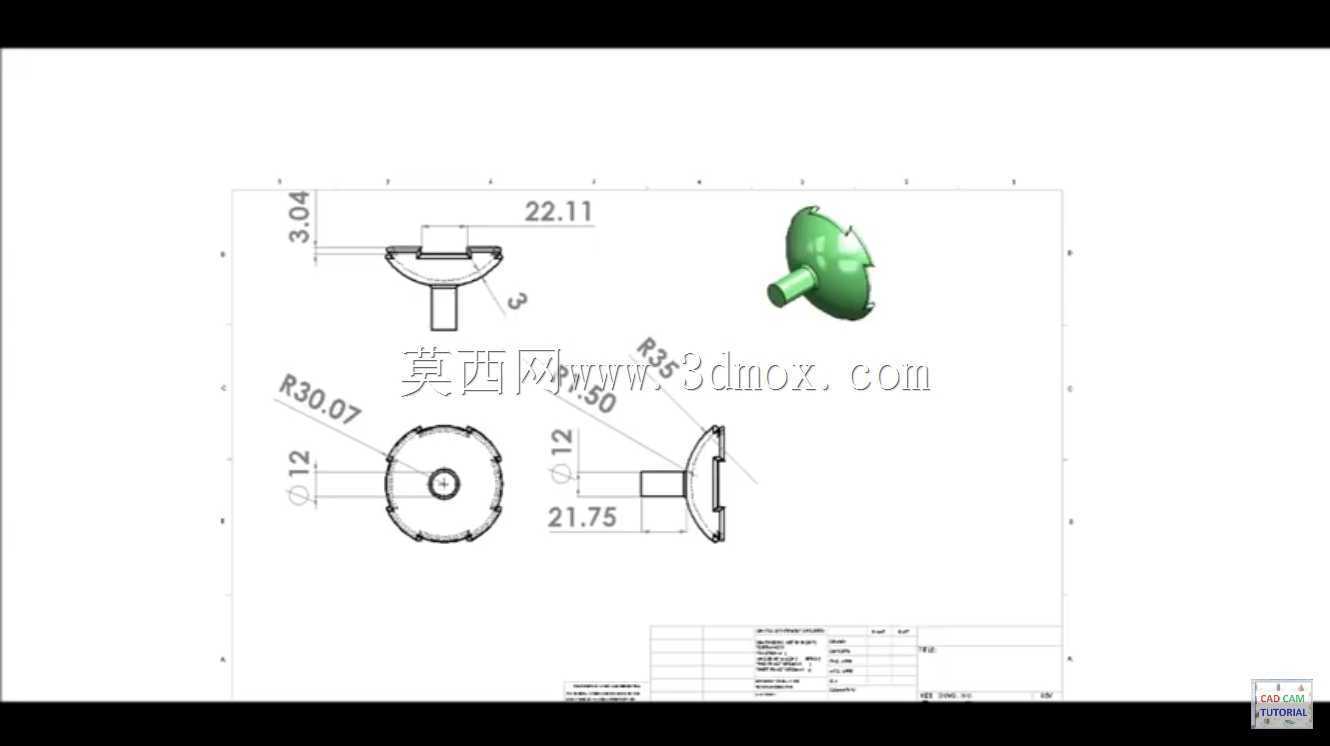

　　从实际用途看，该机构的核心任务是把车辆一侧车身抬升到轮胎脱离地面的高度，并在人员拆卸轮毂螺栓、更换备胎或检查制动盘时保持支撑。底座采用宽面承托形式，工作时与地面接触，顶部托头对准车身底边指定加强位置。托头不宜直接顶在薄板、油底壳或线束附近，建模时将顶部接触区做成小块凸起结构，便于在装配验证中与车身举升点对齐，避免使用时发生滑移。

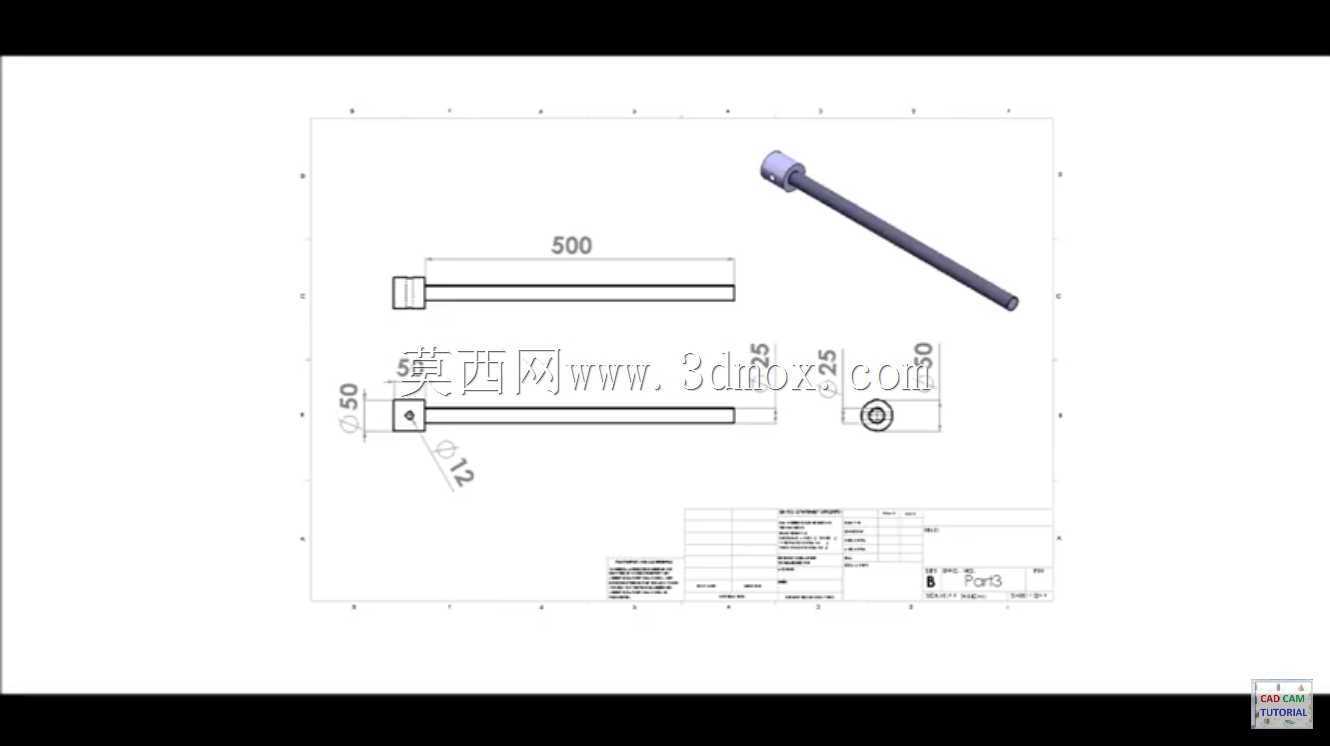

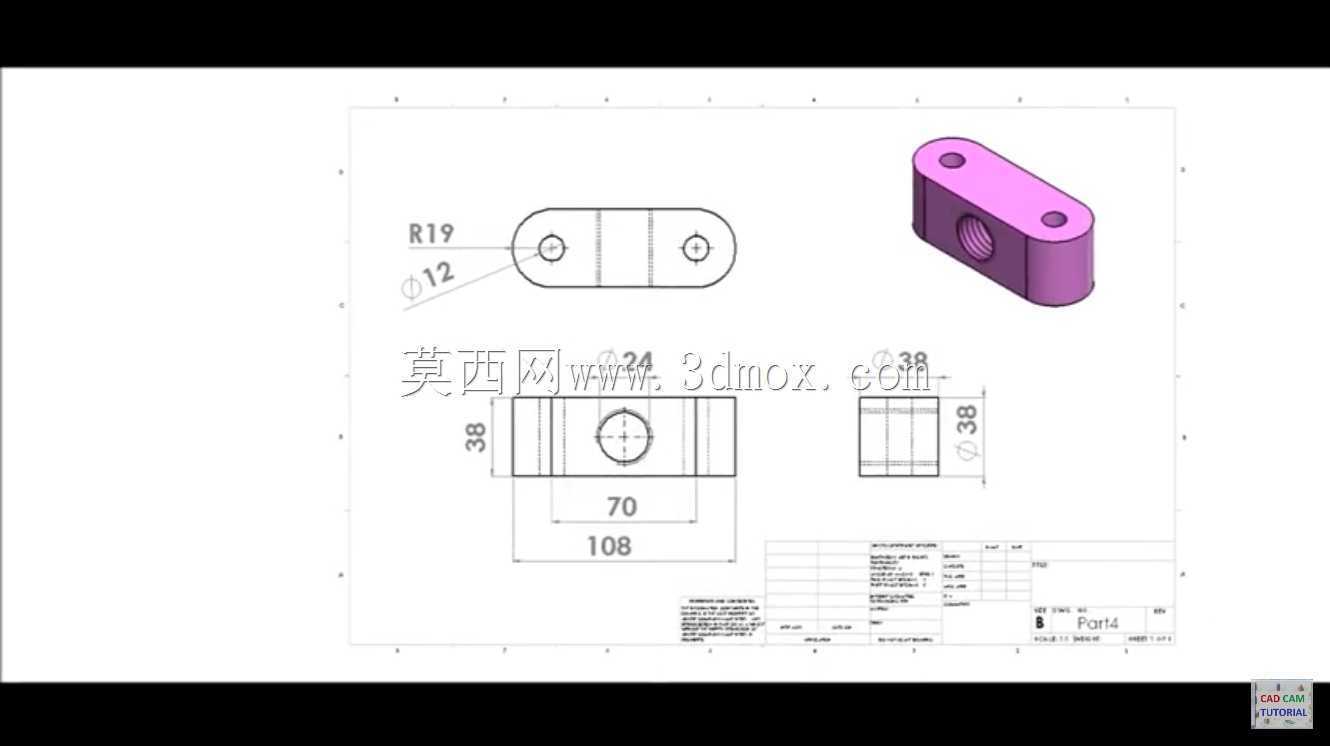

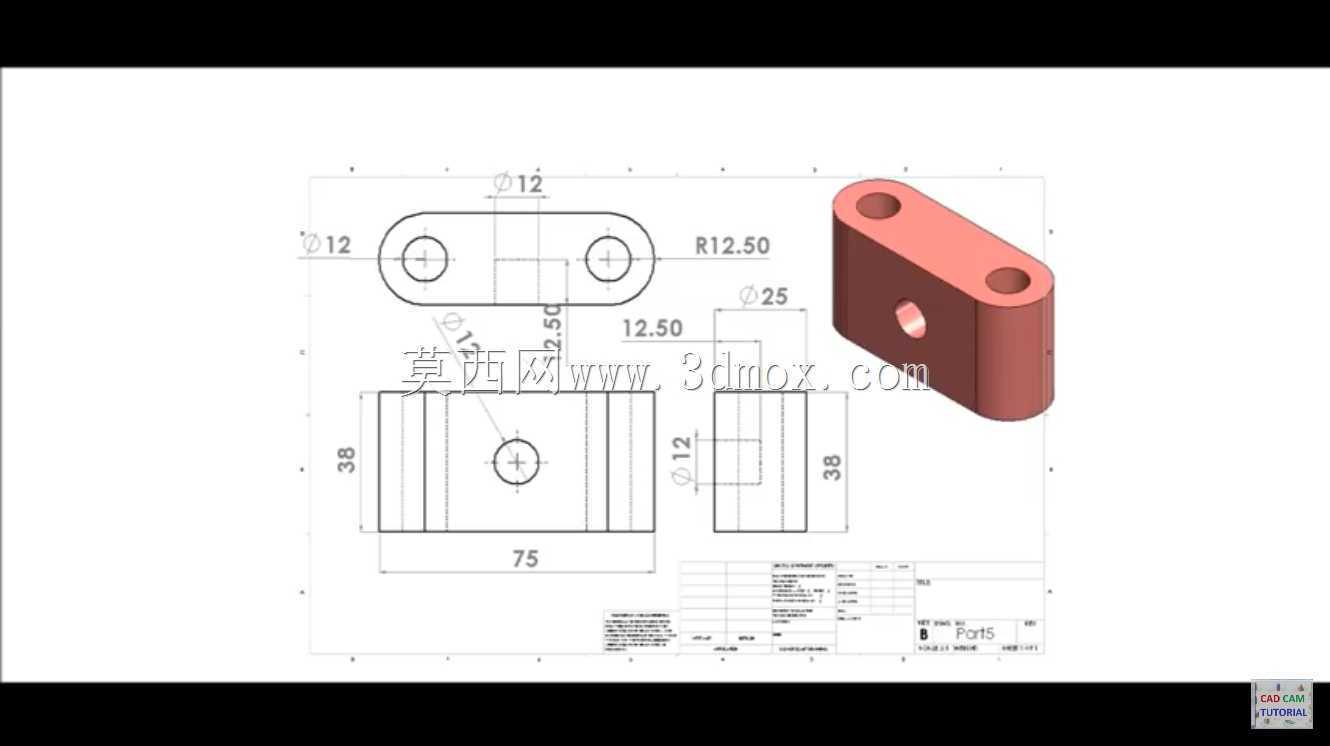

　　传动部分采用长螺杆贯穿两侧滑动螺母座的布置。螺杆一端设置受力头，可配合随车摇柄或工具旋转；螺纹旋向在两侧形成相反运动关系，转动螺杆时，两个螺母座沿轴向同步靠近，铰接臂夹角随之改变，顶举高度上升。反向旋转时，螺母座拉开，机构缓慢下降。该方案的优点是传动路线直观，零件数量少，螺纹副本身具备一定自锁能力，在停止转动后能够抑制臂架自行回缩。建模时需要重点检查螺杆有效行程与最低、最高举升位置之间的对应关系，不能只看外观装配，还要确认螺母座在极限位置不会与臂片、销轴或端部挡块发生干涉。

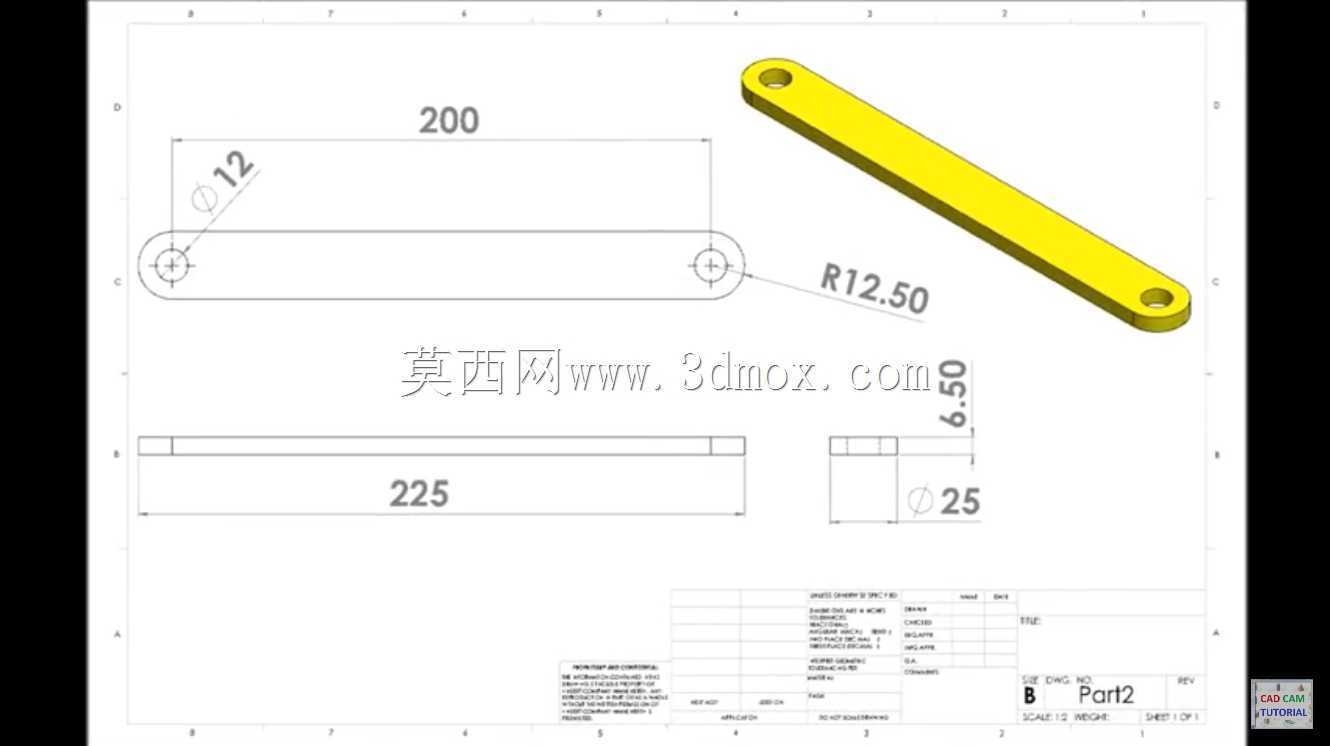

　　臂架由左右对称的多层板状杆件组成，各杆件通过销轴形成铰接。剪式机构受力时，上下载荷并不沿单一杆件直线传递，而是在臂片内形成拉压复合受力，因此铰接孔区域是结构校核重点。孔边到臂片外缘的距离、两片臂叠加后的厚度、销轴长度以及螺母座夹持宽度，都会影响整体刚性。若孔位间隙过大，顶升过程中臂架会出现明显侧向晃动；若销轴过短或端部约束不足，反复加载后容易产生窜动。三维设计中应把每处铰接的同轴关系、垫圈间隙和端部限位都表达清楚，而不是简单用圆柱穿插代替真实装配。

　　外形尺寸方面，收纳高度决定随车携带便利性，展开高度决定能否满足常见乘用车换胎需求。底座宽度需要兼顾稳定性与存放空间，过窄会在车辆轻微晃动时降低抗倾覆能力，过宽则会影响后备箱布置。螺杆伸出端的长度要满足工具操作空间，摇柄旋转半径内不应被底座、臂片或地面阻挡。顶部托头的位置在升降过程中会产生少量水平方向相对变化，建模时可通过运动装配检查托头与车身举升点的轨迹，确保接触区在上升过程中始终压在加强梁上，而不是逐渐滑向车身钣金边缘。

　　设计思路上，该结构没有采用额外连接螺栓来拼装主要承力框架，而是利用销轴、螺纹副和成型支座完成机构连接，这样可以减少松散小件，提升随车工具的完整性。底座与下臂连接座、顶部托座与上臂连接座均通过铰接点传递载荷，零件形状适合板料冲压或型材加工后成型。对于三维建模人员，绘制时应先建立螺杆轴线、上下铰点和底座支撑面，再按对称关系布置臂片，这样能够快速验证最低位置、最高位置以及中间任意高度的机构姿态。

　　在工程应用中，这类顶升机构不属于长时间进入车底作业的独立支撑设备，使用时仍需配合安全支撑凳或硬质支墩。模型结构表达应突出螺纹驱动、臂架铰接、顶部承托和底部防滑接触四个关键区域。安装边界上，底座下方应保持平整坚实，顶部托头与车身举升点之间不得垫入易碎杂物，螺杆轴线在初始放置时尽量与地面平行，臂架展开方向应与车辆纵梁受力方向匹配。通过三维结构检查，可以提前发现臂片干涉、螺母座行程不足、销轴位置偏差和托头轨迹偏移等问题，为后续工程出图、样件制作和承载校核提供清晰的装配依据。
