新能源汽车动力电池液冷散热板结构设计

　　在新能源汽车三电系统的结构开发环节，动力电池包的热管理部件设计直接决定了整包的循环寿命、充放电效率与极端工况下的运行安全，本次涉及的液冷式电池冷却板，是当前主流纯电车型动力电池包内承担电芯温度调控的核心结构件。从实际装车场景来看，该类冷却板通常布置于动力电池模组的底部承载面，部分整包架构中也会采用模组间夹装的布置形式，其核心作用是通过板内流道的冷却液循环，将电芯在快充、持续高倍率放电、低温预热等工况下产生的多余热量带出，或是在低温环境下通过冷却液的加温回路将热量传递给电芯，保证整包内所有电芯始终处于25-40摄氏度的最佳工作温度区间，避免出现局部电芯过热导致的热失控风险，同时减少电芯间的温差，延缓电芯容量衰减速率。

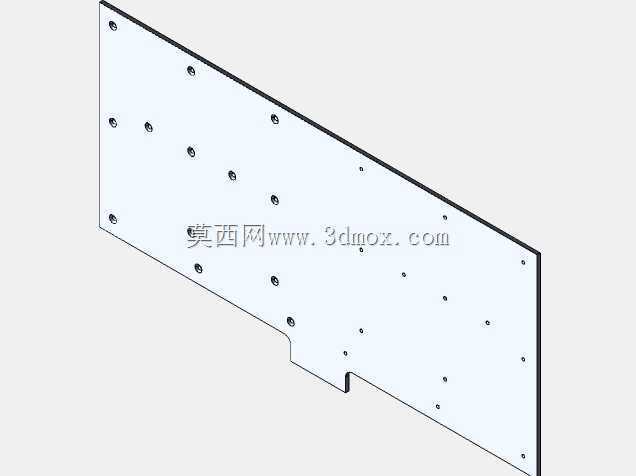

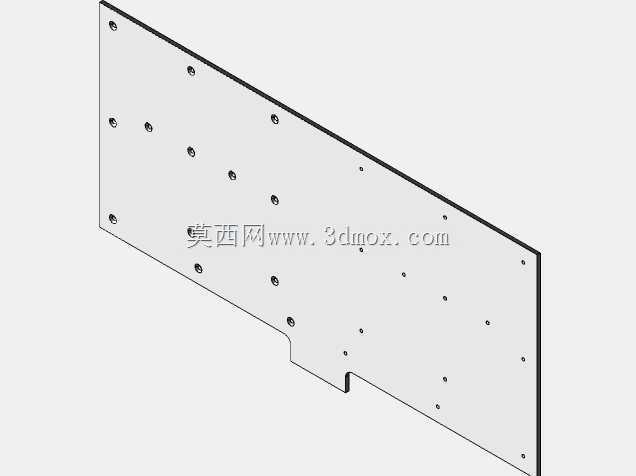

　　从结构设计思路来看，这款冷却板采用了冲压成型的铝合金薄板复合结构，整体为大尺寸平板式构型，板体边缘做了折弯收边处理，既可以提升整板的结构刚度，避免在整包装配过程中出现板面变形导致的密封失效，也能适配电池包下壳体的安装限位结构。板面分布的多组安装孔位，是经过整包装配公差链核算后定位的，其中大直径孔位用于冷却板与电池包下壳体、模组承载梁之间的螺栓固定，孔位周边设计了局部凸台结构，一方面可以保证螺栓锁紧时的压紧面平面度，避免应力集中导致板体开裂，另一方面也能在装配时预留出密封胶层的压缩空间，防止冷却液渗漏；小直径孔位则对应模组底部的定位销与温度传感器安装位，保证冷却板与模组底部的导热垫能够完全贴合，减少接触热阻。板体一侧的缺口结构，是为了避让电池包内部的高压线束走线槽与模组采样线的接插件位置，避免装配过程中出现结构干涉，同时也能减少不必要的板材占用，在保证散热面积足够的前提下控制部件自重。

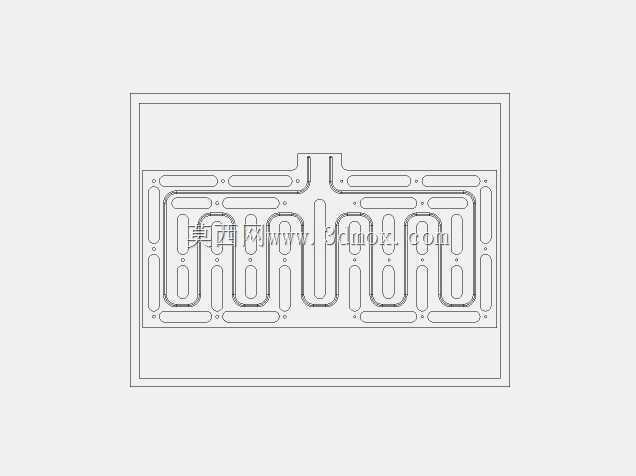

　　从安装边界与尺寸适配角度来看，该冷却板的整体长宽尺寸匹配对应车型的大模组排布方案，板面的平面度公差控制在0.1mm以内，保证与模组底部导热界面材料的接触面积达到95%以上，避免出现局部气隙导致的散热不均。板体的厚度控制在5mm以内，不会过多占用电池包的Z向空间，能够在保证整包能量密度的前提下预留足够的流道截面积，保证冷却液的流量满足热管理系统的压降要求。流道设计采用了多回路并行的结构，从进水口到出水口的流道长度经过均衡计算，避免出现靠近进水口的区域温度过低、出水口区域温度过高的温差问题，流道内部的扰流结构经过仿真优化，能够在较低的流阻下提升冷却液的湍流强度，强化换热效率。

　　在实际工程验证环节，这类冷却板除了要满足换热性能的要求，还需要通过耐压测试、高低温循环冲击测试、振动测试等多项车规级验证，比如在1.5倍工作压力的保压测试中不能出现渗漏，在-40到85摄氏度的高低温循环后结构不能出现开裂变形，在整车级的随机振动测试中不能出现固定点松动、密封失效的问题。设计过程中还需要考虑冷却板与周边部件的绝缘防护，板体表面会做阳极氧化处理或是覆绝缘膜，避免与电池包的高压部件出现导通风险，同时表面的防腐处理也能满足整车全生命周期的使用要求，避免在长期使用过程中出现冷却液腐蚀导致的渗漏问题。对于结构设计从业者而言，这类冷却板的建模过程需要重点关注安装孔位的位置度公差、密封面的平面度要求、流道的水路连通性校验，同时要结合电池包的整体装配顺序，预留出足够的装配操作空间，避免在生产线装配时出现部件无法安装的问题。
