东洋铅酸蓄电池结构三维设计方案

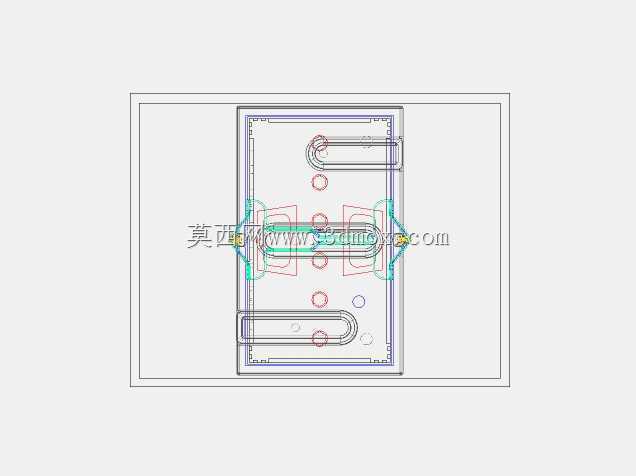

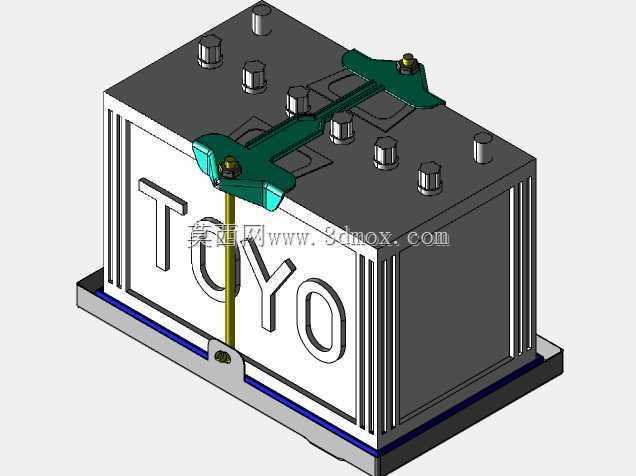

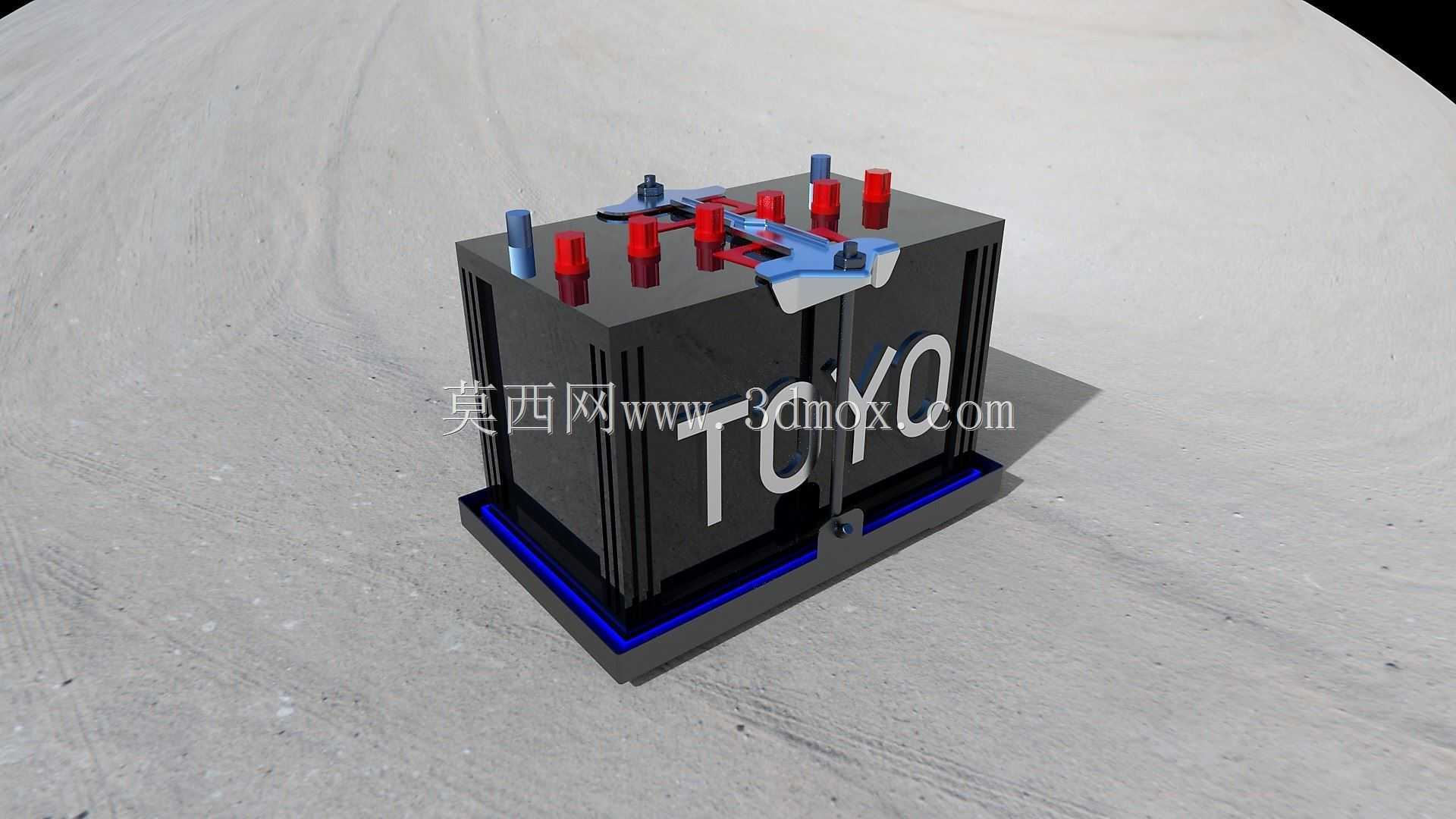

　　在工业备用电源、车用启动供电、小型离网储能场景中，铅酸蓄电池始终是可靠性优先选型下的核心部件，本次呈现的东洋电池三维结构，完全围绕实际安装与使用场景做结构还原，没有做多余的艺术化修饰，所有结构特征都对应实物的功能需求。从实际工程应用来看，这类方形富液式铅酸电池的使用场景覆盖极广，商用车启动供电、机房UPS备用电源、小型工程机械车载供电、户外作业临时储能单元都会用到同结构的产品，建模时首先要考虑的就是安装边界的匹配性，这类电池的底部预留了标准的安装卡位凸台，对应市面上通用的电池固定支架卡槽尺寸，不需要额外做转接件就能直接固定在常规电池架或者车载电池舱内，槽体侧面的加强筋不是装饰结构，是为了应对内部电解液的静压以及运输过程中的侧向挤压，筋条的高度、间距都和实物一致，避免建模后做装配干涉检查时出现尺寸偏差。电池顶部的极柱布局是这类产品的核心设计点，不同极性的极柱采用红、蓝颜色做区分，对应正负极的接线需求，极柱的高度、直径都符合通用接线端子的压接尺寸，顶部的压条结构是用来固定内部极群组的，避免车辆行驶或者设备搬运过程中极群晃动导致的极柱断裂、内部短路问题，压条上的固定卡扣位置完全对应槽体顶部的卡槽，装配时不需要额外打胶就能实现预固定，后续灌胶密封时不会出现压条移位的问题。很多新手建模时容易忽略电池槽底部的蓝色承托结构，这个结构其实是电池托盘的限位边，一方面是在批量运输时可以实现上下箱体的堆叠定位，避免层叠的电池出现滑移，另一方面是安装时可以和电池架的限位槽配合，

　　实现快速定位，不需要反复调整安装位置。从结构设计的思路来说，这类工业电池的建模不需要追求曲面的花哨效果，核心是所有配合尺寸的准确性：极柱的中心距要和通用的电池连接排尺寸匹配，槽体的外部长宽高要符合对应容量等级电池的安装舱尺寸，顶部的注液盖位置要预留足够的操作空间，方便后期维护时补充电解液，不会被上方的接线排挡住操作空间。实际做设备选型配套时，这类电池的外形尺寸是第一校核要素，比如车载场景下电池舱的预留空间是固定的，如果建模时尺寸偏差超过5mm，就会出现安装时电池放不进舱位的问题，极柱的朝向也直接影响接线的走向，如果极柱位置建模错误，后续生产的连接排就会出现长度不够或者干涉的问题。另外，电池外壳的拔模角度也是建模时需要注意的细节，

　　这类注塑成型的槽体，侧壁都有标准的拔模斜度，不是完全垂直的结构，如果忽略这个角度，做注塑模具设计时就会出现脱模困难的问题，侧面的散热凹槽一方面是增加外壳的结构强度，另一方面是增大散热面积，在大电流放电时可以更快把内部的热量散出去，避免槽体温度过高加速老化。顶部的提手结构（也就是跨接在两个极柱组之间的蓝色部件）是搬运时的受力点，建模时要保证其结构强度对应的尺寸合理性，提手的弧度符合人手抓握的尺寸，搬运时不会出现硌手的问题，同时提手的安装位置不会和极柱接线产生干涉，接线完成后提手依然可以正常翻起，不影响后期的电池更换搬运。从功能特性来说，这类铅酸电池的结构设计完全服务于可靠性，没有多余的冗余结构，每个凸起、每条筋位都有对应的实际作用，

　　建模时还原这些细节，不是为了视觉效果好看，而是为了后续做装配仿真、结构强度校核、安装干涉检查时能得到和实际情况一致的结果，给后续的设备配套、结构设计提供准确的三维参考。很多工程师在做电源系统设计时，往往会找简化的电池模型来占位，等到实际安装时才发现尺寸不对、极柱位置干涉，而这个还原度足够的三维结构，可以直接用于总装装配，提前排查安装空间、接线走向、固定方式的问题，减少后期打样时的修改次数。另外，电池底部的防震垫结构也做了还原，这个橡胶垫是安装时缓冲震动用的，在车载或者工程机械场景下，设备运行时的震动会持续传递到电池上，如果没有这个缓冲垫，长期震动会导致极柱松动、外壳开裂，建模时预留了这个垫片的安装位置，做整体装配时不需要再额外调整尺寸来适配防震垫。
