58Ah三元锂方形动力电芯结构设计

　　这款方形NMC动力电芯的三维结构设计，首先围绕车载动力场景的实际安装需求展开，在做结构排布时最先考虑的是电池包内的空间利用率——方形硬壳结构相比软包、圆柱电芯，在成组时不需要额外的定型支撑结构，单体自身的硬质铝壳就能承担成组后的部分侧向挤压力，这一点在做PACK结构设计时能大幅减少结构件的冗余重量。从实际应用场景来看，这类58Ah容量的三元锂电芯，既可以用在纯电乘用车的标准电池模组里，通过多串多并的组合满足整车400V或800V平台的电压容量需求，也能适配轻型商用车、低速电动车的动力储能单元，甚至在工业储能、备用电源的模组搭建中也能作为基础储能单元使用。

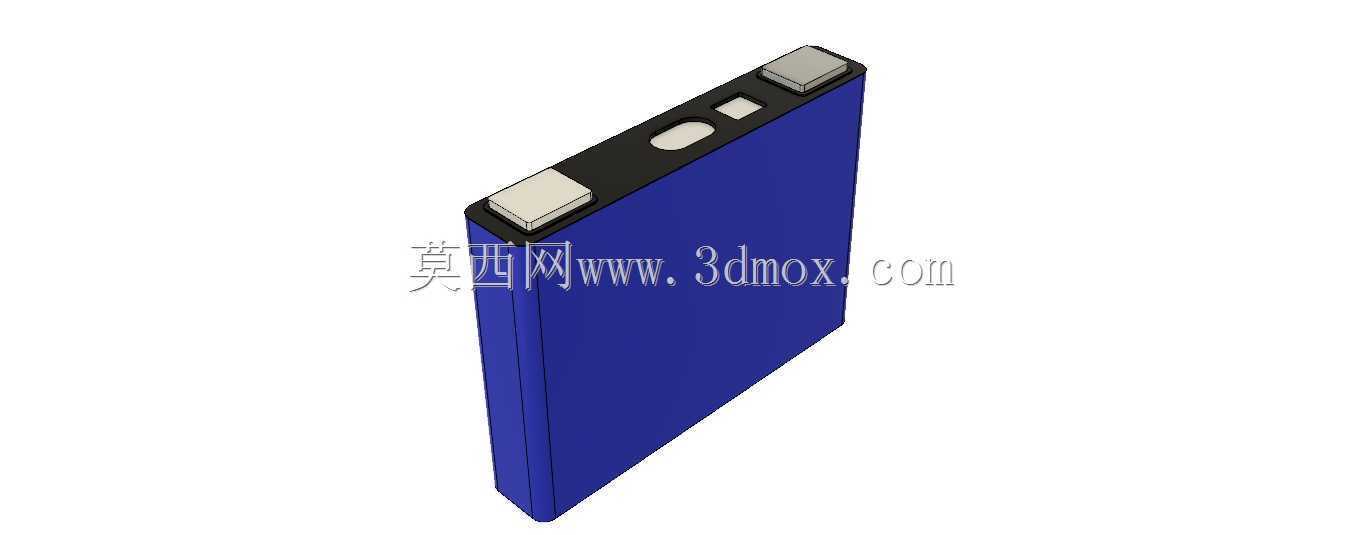

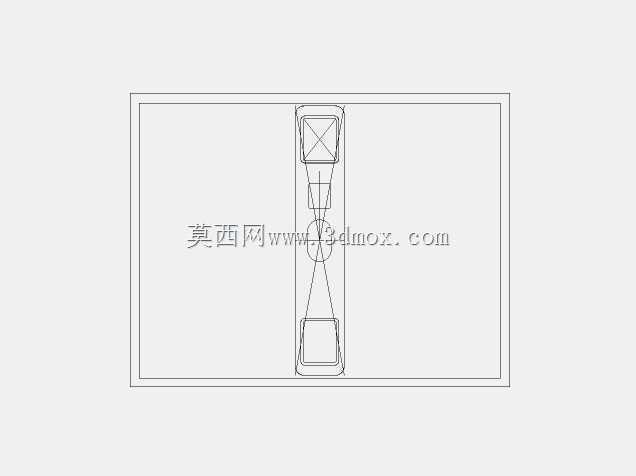

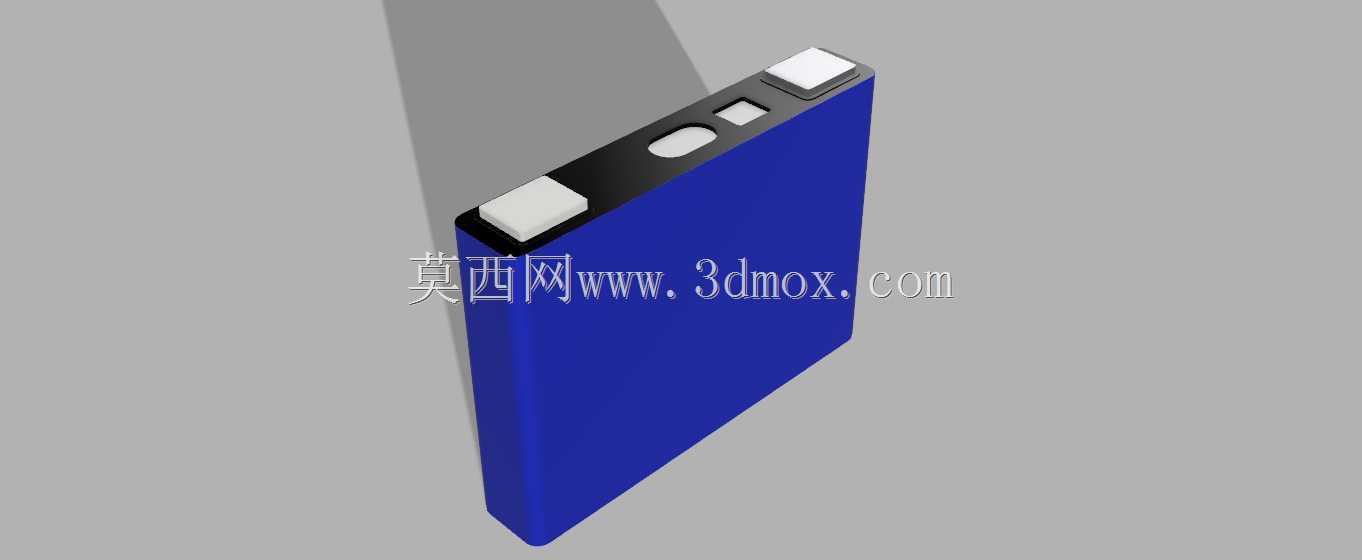

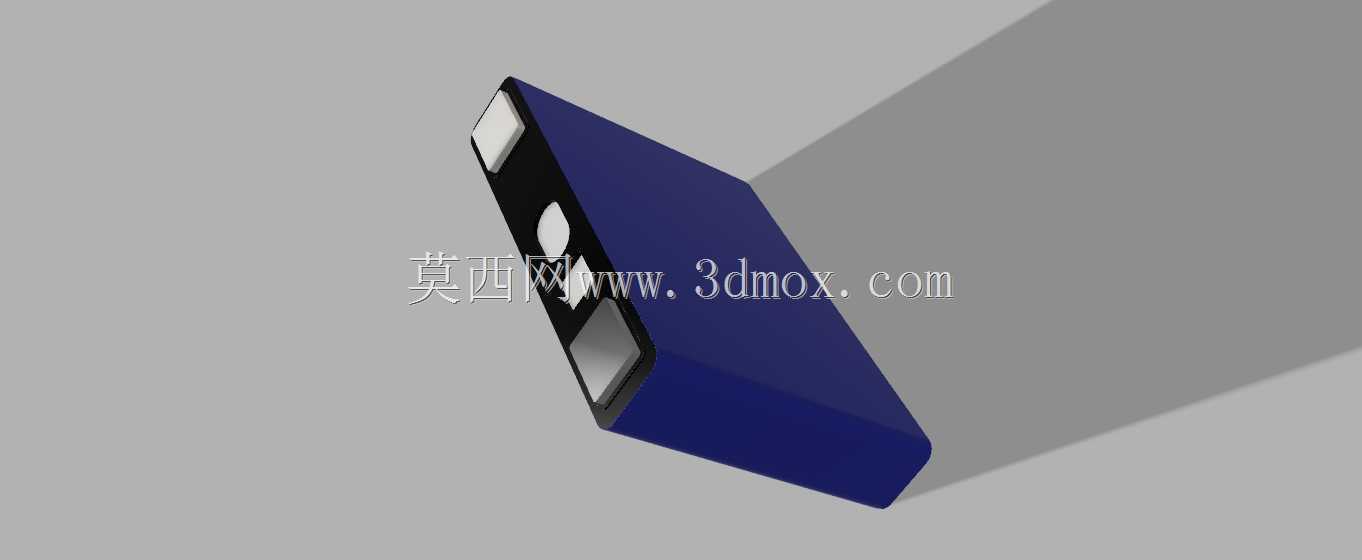

　　在功能特性的设计考量上，电芯顶部的极柱布局采用了对角分布的设计思路，这种排布方式一方面能避免大电流充放电时极柱间的爬电距离不足问题，另一方面在模组汇流排焊接时，能让连接排的走线更顺畅，减少折弯角度带来的应力集中，同时顶部预留的两个小尺寸开孔，分别对应注液口与防爆阀的安装位，注液口在电芯生产工序完成注液后会做激光密封焊接，防爆阀则是在电芯内部出现热失控、气压骤升时及时泄压，避免单体发生爆燃，这两个结构的位置精度在建模时需要严格控制公差，尤其是防爆阀的安装平面度，直接影响密封可靠性。

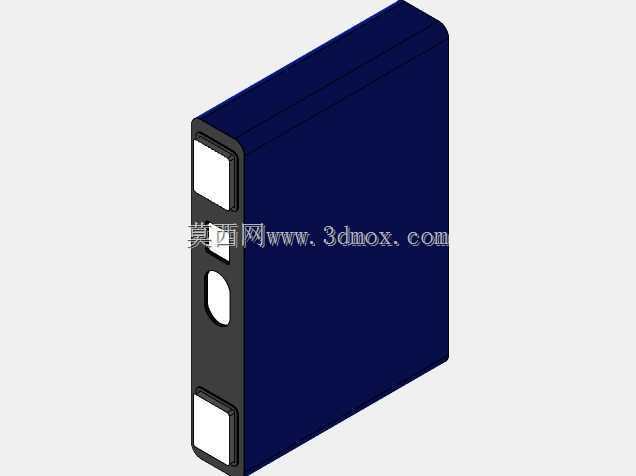

　　从外形尺寸与安装边界来看，这款电芯的主体采用规整的长方体结构，壳体侧面的平面度要求控制在0.3mm以内，这样在成组时电芯侧面贴附的导热垫能完全贴合壳体表面，保证充放电过程中产生的热量能均匀传导到液冷板上，不会因为局部间隙导致散热不均引发的电芯一致性问题。建模时特意将壳体的棱边做了R0.8的圆角处理，避免硬壳的锐边在成组堆叠时划破绝缘膜，同时电芯的厚度方向尺寸严格控制在模组设计的安装槽公差范围内，既不会因为尺寸过大导致装配时压伤壳体，也不会因为尺寸过小导致模组内电芯窜动。顶部极柱的凸出高度也做了统一的限位设计，保证汇流排焊接时所有极柱的焊接面处于同一水平面，避免虚焊、过焊的问题。

　　在设计思路上，这款电芯的结构完全围绕量产可行性做优化，壳体采用冲压拉伸成型的铝壳，建模时将壳体的壁厚统一设置为0.6mm，这个厚度既能满足壳体的结构强度要求，在100kg侧向挤压力下不会发生明显形变，又能尽可能降低壳体自身的重量，提升电芯的能量密度。极柱与壳体之间的绝缘结构采用注塑一体成型的密封件，在三维模型中预留了密封件的安装槽位，槽位的深度与宽度公差控制在0.05mm，保证密封件压缩量处于合理区间，既不会因为压缩量过大导致绝缘件开裂，也不会因为压缩量不足导致电解液渗漏。另外在电芯底部的设计上，做了0.2mm的凸点结构，在成组时这些凸点能让电芯底部与模组底板之间留出微小间隙，既可以作为底部散热的气流通道，也能避免底板平面度误差导致的电芯放置不稳。

　　从实际工程选型的角度来看，这类中等容量的方形三元电芯，在做电池包设计时的适配性很强，单颗电芯的重量控制在1.1kg左右，人工搬运与自动化产线的抓取都能适配，不需要额外设计重型抓取工装。同时电芯的外形规整，在做热仿真分析时，网格划分的难度更低，仿真结果的准确度更高，能有效缩短PACK设计的周期。在结构建模过程中，所有配合面的公差都按照车载零部件的TS16949要求做了预留，比如极柱与连接排的配合面粗糙度要求达到Ra1.6，保证焊接后的接触电阻处于较低水平，减少大电流充放电时的连接部位发热问题。另外，电芯表面的绝缘膜包覆区域在模型中也做了明确的区域划分，绝缘膜需要覆盖除极柱、防爆阀之外的所有金属壳体表面，避免成组后相邻电芯之间出现短路风险。
